Sistema de alimentación solar para CCTV
ModeloCS400150

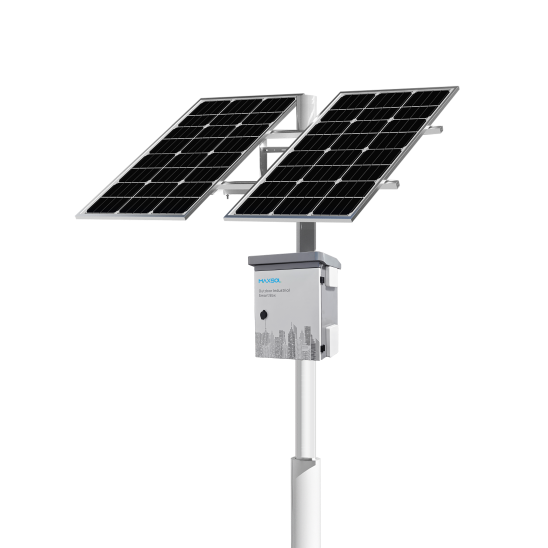

CS400150 | Sistema de alimentación solar 400W150Ah 1920Wh
El sistema solar CS400150 de 400W incorpora una batería LiFePO4 de 150Ah (1920Wh) y un armario exterior integrado IP65, para proporcionar alimentación autónoma fiable y estable a aplicaciones de vigilancia exterior y supervisión remota.
El armario resistente a la intemperie aloja el controlador de carga solar MPPT y el sistema de batería LiFePO4, garantizando un funcionamiento seguro y una carga solar eficiente.
Características
- CCTV Fuente de alimentación solar 400W/150Ah 1920Wh Solución
- Panel solar: 400W Silicio monocristalino
- Batería: 150Ah 12.8V LiFePO4 batería, 1920Wh
- 30A MPPT controlador
- DC salida: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 armario, 500 × 400 × 200 mm
CS400150
Especificaciones
CS400150 (150Ah12.8V 1920Wh)
Modelo
- Modelo
- CS400150 (150Ah12.8V 1920Wh)
Sistema solar
- Baterías
- Baterías LiFePO4 de clase A, 150Ah12.8V 1920Wh
- Controlador solar
- 30A MPPT 12V controlador
- Panel solar
- 2 unidad* Panel solar monocristalino de 200W
- Salida DC
- 4 salidas DC11~14V 15A (máx.); 4 salidas DC12V5A (máx.)
Especificaciones del panel solar
- Potencia pico STC
- 200W *2PCS
- Material
- Celda monocristalina de alta eficiencia, marco de aleación de aluminio de alta resistencia
- Material del panel
- Super blanco vidrio endurecido
- Vida
- 25 años
- Potencia máxima (Pm)
- 200W
- Eficiencia de Conversión Fotoeléctrica (%)
- ≥20.4%
- Voltaje en Pmax(Vmp)
- 18V
- Corriente a Pmax (Imp)
- 10.96A
- Tensión de circuito abierto del panel solar (V)
- 22.0V
- Corriente de cortocircuito – ISC (A)
- 11.62A
- Dimensiones del módulo (largo × ancho × alto)
- 1480*670*30mm
- Peso del módulo (KG)
- 11 Kg*2PCS
- Material de marco y dimensiones (mm)
- Aleación de aluminio anodizado 1.2mm
- Encapsulado del módulo
- Vidrio templado/EVA/célula/capa posterior de EVA
Especificaciones del controlador solar
- Corriente máxima de carga
- 30A
- Voltaje del sistema
- 12V/24V detección automática
- Desconexión por baja tensión (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(predeterminado: 11.2/22.4V)
- Reconexión por baja tensión (LVR)
- 11.4~12.8V/22.8~25.6V (predeterminado: 12.0/24.0V)
- Protección contra sobrecarga
- 15.8/31.3V
- Tensión máxima en el terminal FV
- 55V@-20℃;50V@25℃
- Potencia máxima de entrada FV
- 390/780W
- Umbral día/noche
- 3.0~20.0V (predeterminado: 8.0/16.0V)
- Retardo día/noche
- 0~30min (predeterminado: 0min)
- Rango de seguimiento MPPT
- (tensión de batería + 2.0V) ~Voc*0.9 *2
- Corriente de salida
- 30A
- Eficiencia máxima de seguimiento
- >99.9%
- Eficiencia máxima de conversión de carga
- 98.0%
- Dimensiones
- 182*187.5*64
- Peso
- 1.3kg
- Autoconsumo
- ≤8mA(12V)
Especificaciones de la batería
- Capacidad de la batería
- 12.8V/150AH (1920WH) LiFePO4 batería
- Capacidad nominal
- 150Ah
- Tensión nominal
- 12.8V
- Tensión máxima de carga
- 14.6 ± 0.2V
- Tensión de corte de descarga
- 10 ± 0.2V
- Corriente de carga estándar
- 15A
- Corriente de descarga estándar
- 15A
- Corriente máxima de carga continua
- 30A
- Corriente máxima de descarga continua
- 30A
- Corriente máxima de descarga de pico
- 90A
- Vida útil en ciclos
- >2000 ciclos
- Peso
- ≤ 12kg
- Temperatura de funcionamiento
- Carga: 0~55℃; descarga: -10~60℃
Placa de protección de la batería
- Tensión de salida
- 8.4V–14.6V
- Corriente de funcionamiento
- ≤30A
- Temperatura de funcionamiento
- Rango de funcionamiento: -20℃–65℃; Temperatura de recuperación por sobretemperatura: 48℃
- Autoconsumo en funcionamiento
- ≤50 µA
- Tensión de protección contra sobrecarga
- 3.65V±0.05V
- Tensión de recuperación tras sobrecarga
- 3.55V±0.10V
- Retardo de protección contra sobretensión
- 0.5–1.5s
- Corriente de protección contra sobrecarga
- 25–35A
- Retardo de protección contra sobrecorriente
- 0.5–1.5s
- Tensión de protección contra sobredescarga
- 2.1V±0.100V
- Tensión de recuperación tras sobredescarga
- 2.4V±0.100V
- Retardo de protección contra sobredescarga
- 0.5–1.5s
- Corriente de protección contra sobredescarga
- 75–90A
- Retardo de protección contra cortocircuitos
- 100~600µs
- Corriente de cortocircuito
- 300A±50A
- Condición de recuperación tras cortocircuito
- Desconectar la carga
Especificaciones del armario exterior (IB542)
- Dimensiones (longitud x ancho x altura)
- 500*400*200 mm
- Peso(kg)
- 11.5
- Material
- Chapa de acero galvanizada en caliente
- Espesor
- 1.2mm
- Nivel de IP
- IP65
- Color
- Blanco+gris
- Tratamiento superficial
- Spray electrostático
- Puerta
- 1
- Ventilador
- (Opcional)
- Conexión impermeable
- 4 unidades
- Placa de montaje para cámara IP/AP/CPE
- 4 unidades
- Llave
- 1 unidad
- Conector de tierra
- 1 unidad
Paquete todo en uno
- Dimensiones y peso
- Batería / armario / dimensiones: 460*250*535MM; 29.5KG 200W panel solar / dimensiones: 1520*710*65MM; 11.00KG soporte solar(SPB300): 600*500*300MM; 13.00KG
- Peso (Incluye soporte y accesorios)
- 78KG
- Contenido
- 2 × panel solar; 1 × armario con batería (conectores de salida DC); 2 × soporte de panel solar; 3 × kit de montaje en poste; 1 × juego de tornillos; 1 × guía de instalación rápida
- Certificados
- CE, MSDS, UN38.3, DGM, certificado de transporte marítimo
CS400150

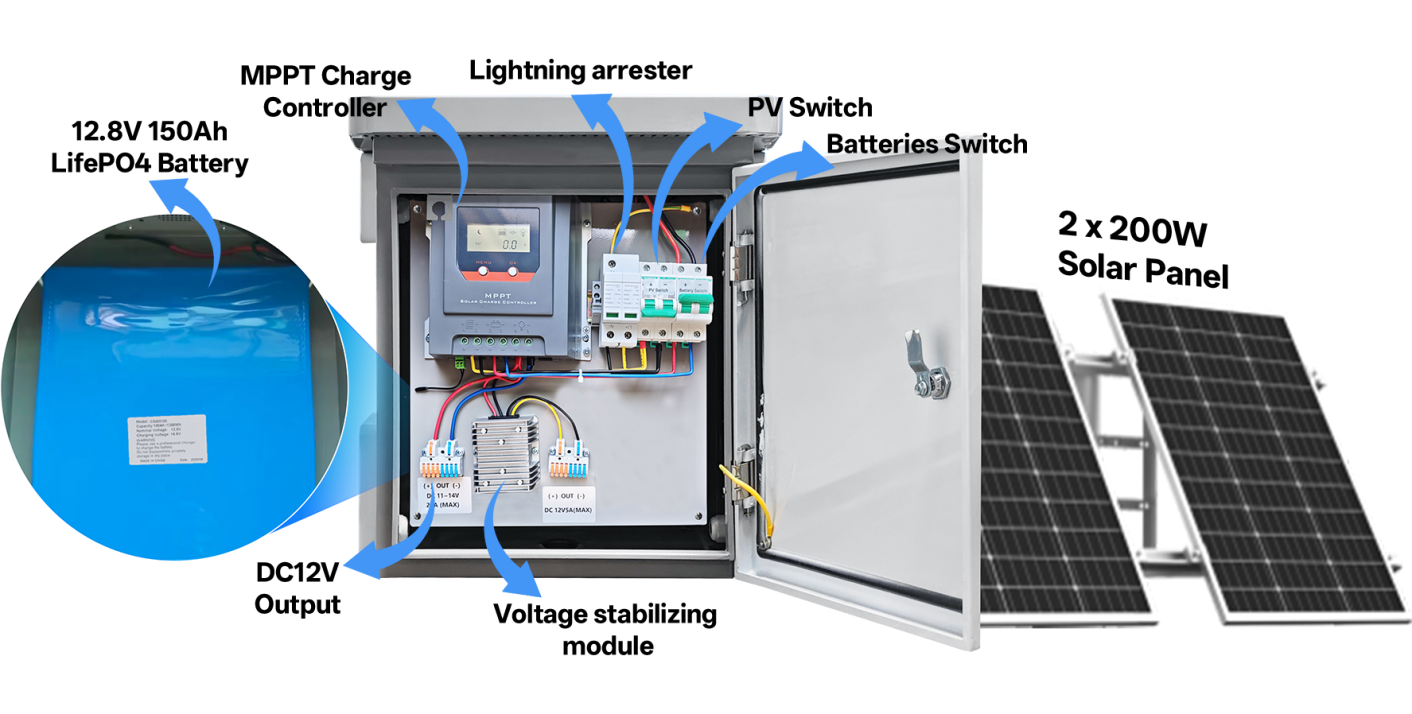

Dimensión
Traducción de las etiquetas de la imagen
Se conserva la ilustración original; sus etiquetas en inglés se traducen en la siguiente leyenda.
- 12.8V150Ah LifePO4 Battery
- Batería LiFePO4 de 12.8V 150Ah
- MPPT Charge Controller
- Controlador de carga MPPT
- Lightning arrester
- Protector contra sobretensiones
- PV Switch
- Interruptor fotovoltaico
- Batteries Switch
- Interruptor de baterías
- 2 x 200W Solar Panel
- 2 x paneles solares de 200W
- DC12V Output
- Salida DC12V
- Voltage stabilizing module
- Módulo estabilizador de tensión
CS400150

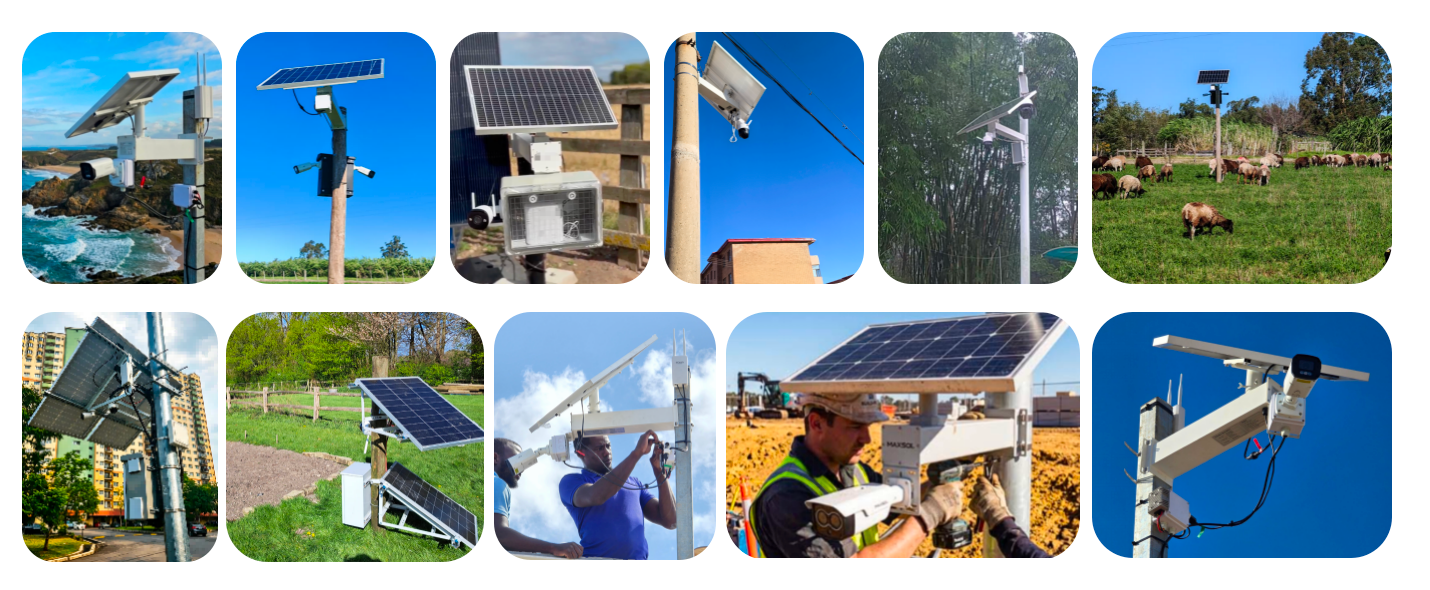

Aplicaciones habituales
El sistema de alimentación solar se utiliza ampliamente en aplicaciones de vigilancia y comunicación en exteriores, entre ellas:
- Sistemas de videovigilancia CCTV
- Sistemas de seguridad y monitoreo con alimentación solar
- Routers inalámbricos 4G/5G y dispositivos de comunicación
- Estaciones de monitoreo remotas y sin conexión a la red
- Proyectos de vigilancia vial y del tráfico
- Sistemas de seguridad para obras
- Granjas, plantaciones y monitoreo agrícola
- Aplicaciones de seguridad industrial y perimetral
- Proyectos de ciudades inteligentes e infraestructura
