Caja Ethernet inteligente

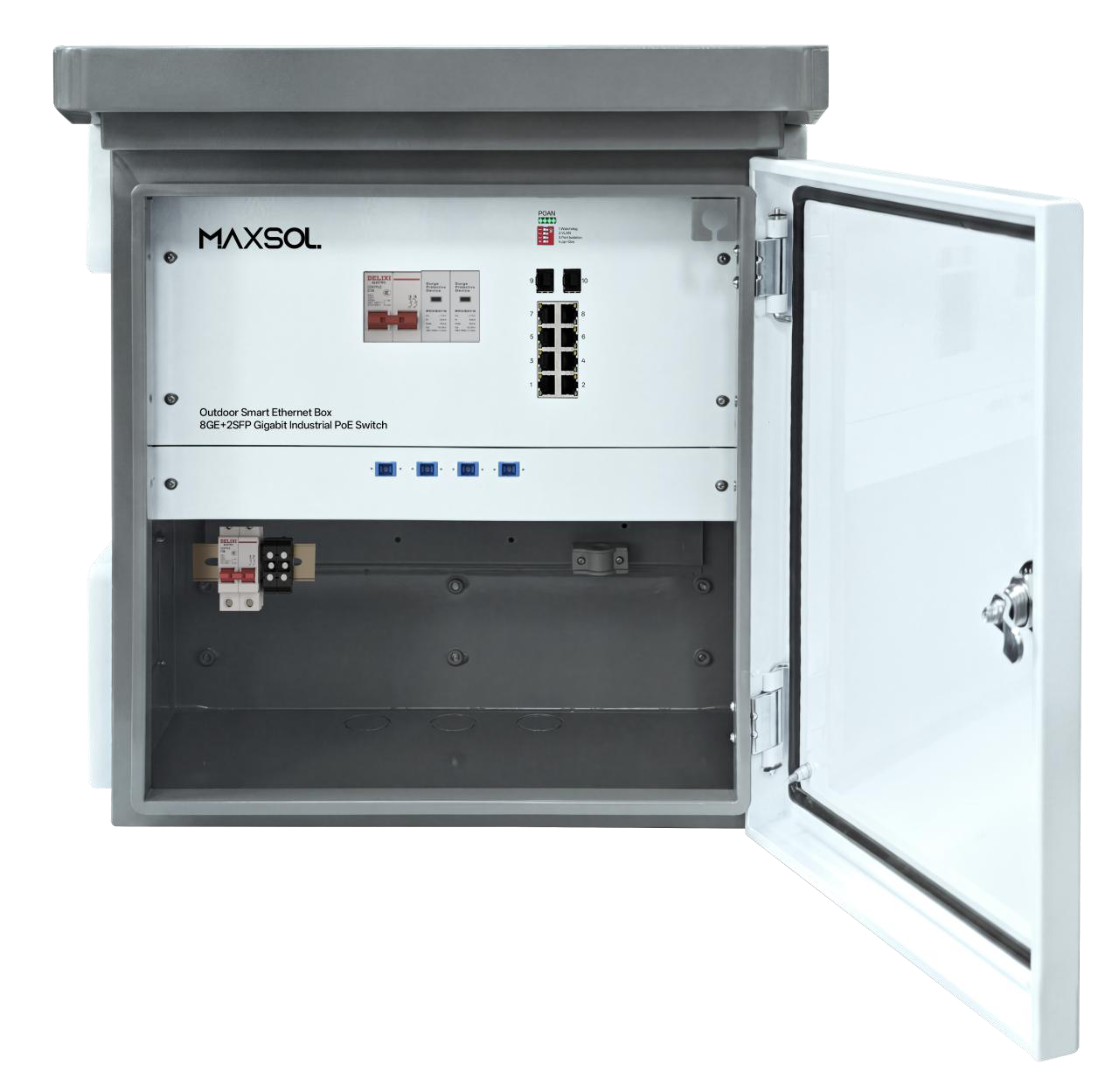

Caja Ethernet inteligente para exteriores
ModeloSBOX1802SFG-I
Sinopsis
La SBOX1802SFG-I es una caja de switch PoE industrial para exteriores con 8 puertos PoE Gigabit y 2 ranuras SFP Gigabit. Diseñada para entornos difíciles con temperaturas de funcionamiento de -40°C a +75°C, ofrece protección industrial contra sobretensiones para vigilancia exterior, transporte inteligente, ferrocarriles y ciudades inteligentes. El conmutador DIP inteligente de Maxsol admite Watchdog, aislamiento VLAN, aislamiento de puertos y prioridad de puertos (QoS), garantizando una red estable, fiable y eficiente.
Características
- Switch PoE industrial con 8 puertos PoE 10/100/1000M y 2 puertos SFP 100/1000M; los puertos 1-8 admiten IEEE 802.3af/at;
- Los puertos PoE 1~8 admiten reconocimiento inteligente AF/AT; potencia estándar de 15.4W/puerto y máxima de 30W/puerto;
- Admite AI Watchdog, aislamiento de puertos, VLAN y prioridad de puertos + QoS
- Cumple IEEE 802.3, IEEE 802.3u, IEEE 802.3ab e IEEE 802.3z;
- Asignación de pines 1,2,3,6
- Temperatura de funcionamiento: -40~75°C
- Tensión de entrada: AC100-240V, 50/60Hz
- Grado de protección IP: IP65;
SBOX1802SFG-I
Especificaciones
Especificaciones
- Modelo
- SBOX1802SFG-I
Interfaces
- Interfaz
- 8 puertos PoE 10/100/1000Base-T (datos/alimentación); 2 ranuras SFP de fibra para enlace ascendente 100/1000Base-X (datos)
- Puerto Ethernet
- Los puertos 1-8 admiten 10/100/1000Base-TX, detección automática, dúplex completo/semidúplex y adaptación automática MDI/MDI-X
- conmutador de DIP
- AI Watchdog, aislamiento de puertos, VLAN y prioridad de puertos + QoS
PoE
- Estándar PoE
- IEEE802.3af/at
- Puerto SFP
- Puerto de fibra óptica Gigabit SFP con módulos compatibles; opción de pedir módulos LC monomodo/multimodo y de fibra única/doble
- Adaptador de energía
- 300 W
Características físicas
- Indicadores LED
- PWR,OPT, NMC,ALM
- Interfaz de potencia
- Entrada de CA
- Cable óptico
- Multimodo: 850nm, 0 ~ 550M; monomodo: 1310nm, 0 ~ 40KM; 1550nm, 0 ~ 120KM.
- Topología de la red
- Admite topologías en estrella, de bus, en árbol e híbrida
- Tensión de entrada
- AC100-240V, 50/60Hz
- Consumo total de energía (POE)
- < 246 W
- Alarma de tensión
- Compatible
Ventilador
- RPM
- 3000 ±10%
- Tamaño
- 92 × 92 × 25 mm
- Potencia de entrada
- 220V
MCB (interruptor automático en miniatura)
- Tensión nominal de funcionamiento (Ue)
- 230/400V AC
- Corriente nominal
- 6-63 A
- Frecuencia nominal
- 50Hz
- Temperatura de trabajo
- -35℃+75℃
- Clase de protección
- IP40
Condiciones ambientales
- Temperatura de funcionamiento
- -40℃~+75℃. El equipo se ha probado durante 4 horas a 85℃.
- Temperatura de almacenamiento
- -40℃~+85℃
- Humedad relativa
- 5%~95%, sin condensación
- Métodos térmicos
- Refrigeración de ventiladores automáticos
- MTBF
- 100.000 horas
EMC y protección contra la entrada
- Nivel de IP
- IP65
- Protección contra sobretensiones de la alimentación
- IEC 61000-4-5 nivel X（8KV/6KV）
- Protección contra sobretensiones del puerto Ethernet
- IEC 61000-4-5 nivel X（8KV/6KV）
- RS
- IEC 61000-4-3 nivel 3（10V/m）
- EFI
- IEC 61000-4-4 nivel 3（1V/2V）
- CS
- IEC 61000-4-6 nivel 3（10V/m）
- PFMF
- IEC 61000-4-8 nivel 4（30A/m）
- DIP
- IEC 61000-4-11 nivel 3（10V）
- ESD
- IEC 61000-4-2 nivel 4（8K/15K）
Armario
- Tamaño del producto
- 450X500X284mm
- Método de instalación
- Montaje en pared o poste
SBOX1802SFG-I

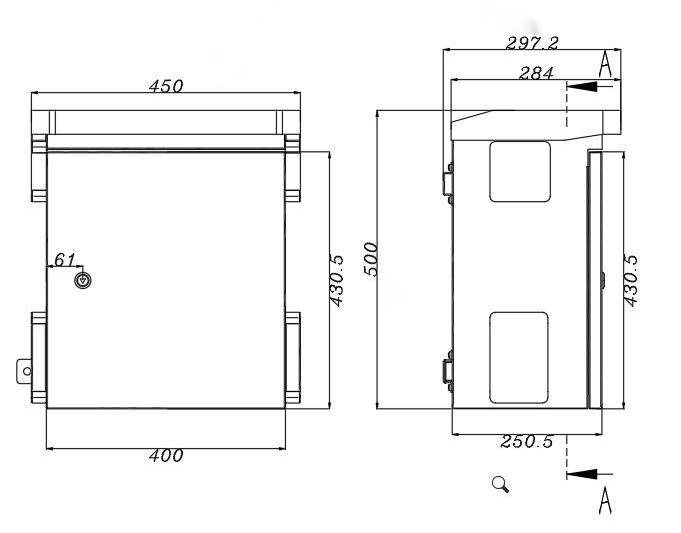

Vista general de las dimensiones del producto
Referencia de dimensiones e instalación del producto
SBOX1802SFG-I

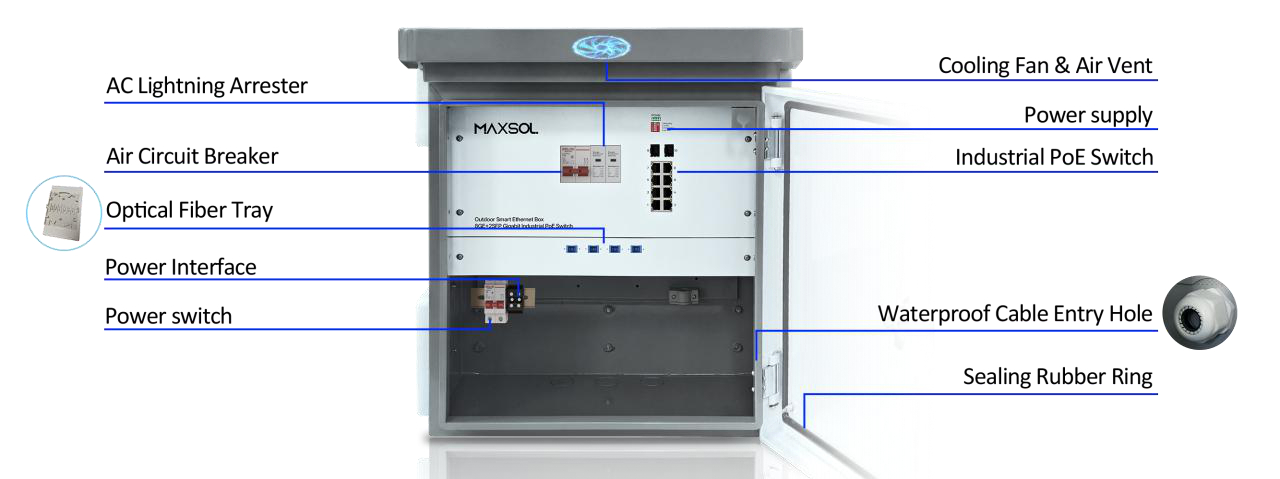

Vista general del producto
Referencia de dimensiones e instalación del producto
Traducción de las etiquetas de la imagen
Se conserva la ilustración original; sus etiquetas en inglés se traducen en la siguiente leyenda.
- AC Lightning Arrester
- Protector contra sobretensiones de CA
- Air Circuit Breaker
- Interruptor automático
- Optical Fiber Tray
- Bandeja de fibra óptica
- Power Interface
- Conexión de alimentación
- Power switch
- Interruptor de alimentación
- Cooling Fan & Air Vent
- Ventilador de refrigeración y abertura de ventilación
- Power supply
- Fuente de alimentación
- Industrial PoE Switch
- Conmutador PoE industrial
- Waterproof Cable Entry Hole
- Entrada de cables impermeable
- Sealing Rubber Ring
- Anillo de sellado de goma
SBOX1802SFG-I

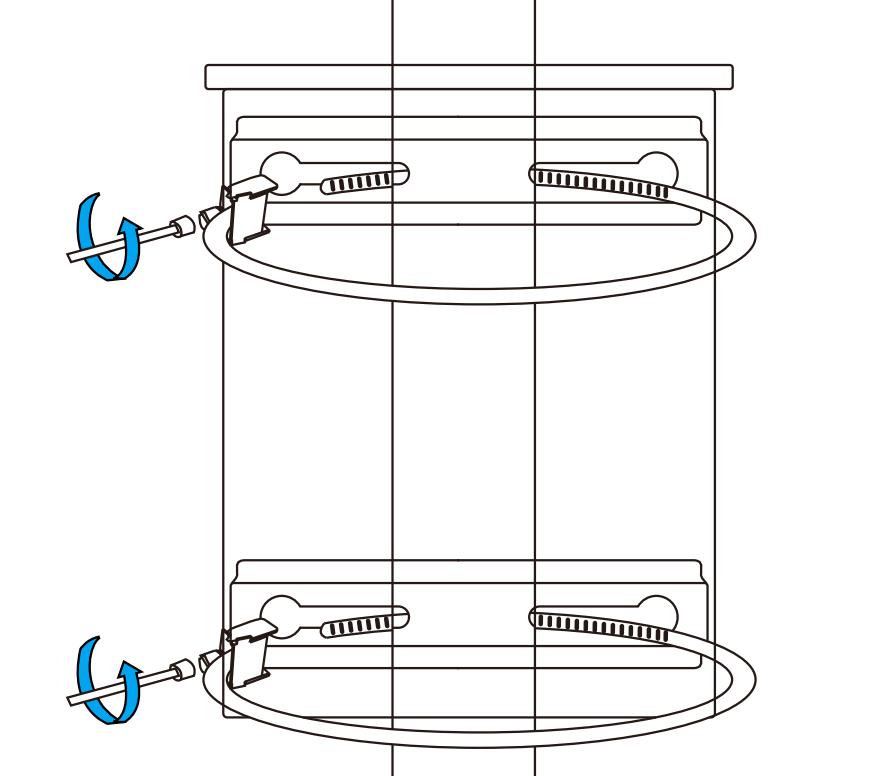

Instalación
Referencia de dimensiones e instalación del producto
