Cómo montar videovigilancia solar en zonas remotas

Para montar un sistema de videovigilancia alimentado por energía solar en una zona remota hay que resolver cuatro aspectos como un único conjunto: cobertura visual, grabación, comunicaciones y alimentación. El proceso correcto empieza con una inspección del emplazamiento, continúa con un presupuesto energético de todas las cargas y termina con pruebas nocturnas, de pérdida de enlace y de recuperación tras una descarga.

La clave no es elegir primero el panel o la cámara. Antes de comprar equipos, hay que confirmar que existe una ubicación útil para las cámaras, exposición solar suficiente, una ruta de comunicación viable y espacio protegido para batería, regulador, electrónica de red y protecciones. Si una de estas condiciones falla, el proyecto debe rediseñarse antes de instalarse.

Estudiar la cobertura y las limitaciones del emplazamiento remoto

La inspección debe realizarse pensando simultáneamente en la imagen, el sol, la radio y el mantenimiento. Una posición elevada puede ofrecer una buena vista, pero resultar inadecuada si recibe sombras, obliga a tender cables demasiado largos o deja el armario expuesto a golpes, agua o temperaturas extremas.

Definir qué debe verse y con qué finalidad

Conviene documentar para cada cámara:

Zona que debe cubrir y puntos ciegos aceptables.
Objetivo: detección general, observación de actividad o identificación.
Distancia aproximada al objetivo.
Condiciones de iluminación diurna y nocturna.
Obstáculos estacionales, como vegetación o elementos móviles.
Riesgo de contraluz, reflejos o iluminación infrarroja sobre superficies cercanas.
Altura y ángulo de montaje.
Ruta prevista del cable de datos y alimentación.

No debe asumirse que una imagen útil durante el día seguirá siéndolo de noche. El cambio al modo nocturno puede aumentar el consumo eléctrico y también revelar problemas como insectos, niebla, reflejos o sobreexposición de objetos próximos.

Comprobar el recurso solar sin darlo por supuesto

La orientación y la inclinación del panel deben evaluarse sobre el terreno. Observe las sombras durante las horas relevantes y tenga en cuenta que su posición cambia a lo largo del año. Árboles, postes, antenas, edificios o la propia cámara pueden reducir la producción si proyectan sombra sobre el panel.

El dimensionamiento debe basarse en los datos solares aplicables a la ubicación y al periodo más desfavorable previsto, no en una cifra anual media. También hay que considerar suciedad, tolerancias, pérdidas de conversión y el consumo propio de la electrónica.

Aplicar criterios de avance o parada

Comprobación	Condición para continuar	Motivo para rediseñar o detener
Cobertura visual	El encuadre satisface el objetivo a la altura prevista	Hay obstáculos, puntos ciegos críticos o una distancia inadecuada
Exposición solar	Existe una zona de panel sin sombras relevantes en el periodo de diseño	Las sombras impiden alcanzar la energía prevista
Enlace inalámbrico	Hay línea de visión y una zona de montaje estable	El relieve o los obstáculos bloquean el trayecto
Cobertura móvil	La señal y el servicio se comprueban en la posición final	La conexión es inestable o no admite el tráfico necesario
Armario y batería	Hay espacio, ventilación y protección ambiental adecuados	No puede mantenerse una temperatura o protección segura
Acceso de mantenimiento	Los equipos pueden inspeccionarse sin riesgos indebidos	El acceso exige medios no previstos o frecuentes interrupciones
Estructura	El soporte admite panel, cámara, armario y cargas ambientales de diseño	No se ha verificado la resistencia del soporte

Las mediciones y fotografías de esta inspección forman parte del expediente de aceptación. Son especialmente útiles para comparar el estado inicial con futuras incidencias por vegetación, desplazamiento de antenas o nuevas construcciones.

Elegir la arquitectura de grabación y transmisión

Un CCTV solar remoto puede grabar localmente, enviar vídeo por un enlace inalámbrico, utilizar una red móvil o combinar varias opciones. La mejor arquitectura no es necesariamente la que transmite todo el vídeo de forma permanente, sino la que conserva las pruebas requeridas consumiendo una cantidad asumible de energía y datos.

Arquitectura	Ventajas	Limitaciones	Uso apropiado
Grabación local	Reduce el tráfico y puede seguir grabando si falla la red	El almacenamiento está expuesto en el emplazamiento y requiere supervisión	Sitios con conectividad limitada o revisión periódica
Puente inalámbrico punto a punto	Puede transportar vídeo hacia una red existente sin cuota móvil	Necesita línea de visión, alineación, espectro utilizable y protección en ambos extremos	Fincas, recintos o infraestructuras con un edificio conectado próximo
Red móvil	No necesita un segundo extremo de radio propio	Cobertura, consumo de datos, latencia y condiciones del operador son variables	Ubicaciones con servicio móvil verificado
Sistema híbrido	Mantiene una copia local y permite alarmas o consulta remota	Añade equipos, interfaces, consumo y configuración	Proyectos que necesitan continuidad y acceso remoto

La grabación local debe dimensionarse según el número de cámaras, resolución, frecuencia de imagen, códec, actividad de la escena y días de retención. También debe definirse qué ocurre cuando el almacenamiento se llena y cómo se verifica a distancia que la grabación sigue activa.

En un enlace punto a punto, la línea de visión visual no garantiza por sí sola un enlace estable. Hay que estudiar despeje, interferencias, alineación, soporte mecánico y normativa radioeléctrica aplicable. Como referencia de selección, el CPE inalámbrico Maxsol CPE295 de 5,8 GHz documenta antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o 9–48 V DC y un consumo de 6,5 W a plena carga.

Estas características no garantizan una distancia ni un caudal útil en un emplazamiento concreto. La cifra comercial de alcance debe contrastarse mediante estudio de trayecto y prueba real, y deben verificarse la configuración de radio y las reglas locales aplicables.

Para una conexión móvil, compruebe la cobertura con el módem, la antena y la ubicación definitivos. Una lectura puntual en un teléfono no demuestra la estabilidad del servicio. El presupuesto debe incluir módem, router, antenas y su consumo, ya que no se presupone que estén incluidos con la cámara, el grabador o el sistema solar.

Establecer el presupuesto energético completo

El presupuesto de potencia debe incluir todos los dispositivos que funcionarán en el emplazamiento, no solo las cámaras. Omisiones pequeñas pueden reducir notablemente la autonomía cuando se repiten durante las 24 horas.

Prepare una tabla de cargas con, al menos:

Cámaras en modo diurno y nocturno.
Iluminación infrarroja o luz auxiliar.
Grabador o almacenamiento local.
Switch Ethernet o PoE.
Convertidores DC-DC o DC-PoE.
Punto de acceso, puente inalámbrico o CPE.
Router y módem móvil.
Sensores, relés o sistemas de alarma.
Calefacción, ventilación o control térmico, si existen.
Consumo en espera de todos los equipos.
Pérdidas de cableado y conversión.

La energía diaria se obtiene multiplicando la potencia de cada carga por sus horas de funcionamiento y sumando los resultados. Cuando un equipo tiene varios modos, hay que calcularlos por separado.

Ejemplo hipotético, no rendimiento medido de ningún producto: si el conjunto consume 18 W durante 12 horas y 26 W durante otras 12 horas por el funcionamiento nocturno, la carga directa sería de 528 Wh al día. A esa cifra aún habría que añadir pérdidas, márgenes y posibles consumos intermitentes.

No conviene seleccionar el panel y la batería a partir de este ejemplo. La autonomía, los días sin producción, la profundidad de descarga admisible y el recurso solar dependen de cada proyecto. Para realizar ese proceso, consulte la guía específica sobre cómo dimensionar un sistema solar aislado para CCTV en lugar de aplicar una regla fija de vatios de panel por cámara.

Diseñar para el peor estado operativo razonable

El caso crítico suele combinar varias circunstancias:

Funcionamiento nocturno con infrarrojos activos.
Transmisión continua o recuperación de archivos pendientes.
Temperatura que limita la carga de la batería.
Varios días con producción solar reducida.
Equipos de red trabajando a plena carga.
Pérdidas superiores a las previstas por cables largos o múltiples conversiones.

Solicite las potencias máximas documentadas de cada dispositivo y mídalas, cuando sea posible, con la configuración final. El consumo nominal o típico puede no representar el arranque, la iluminación nocturna o el máximo tráfico.

Especificar el almacenamiento solar y las interfaces de alimentación

Una arquitectura eficiente mantiene el menor número práctico de conversiones. Cada paso entre la batería, un convertidor y la carga introduce pérdidas y nuevos puntos de fallo. Sin embargo, no debe eliminarse una conversión necesaria solo para simplificar el esquema: la tensión, polaridad, potencia y protocolo deben coincidir con la entrada real de cada equipo.

Como ejemplo de componente, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, regulador MPPT y tres salidas DC de 12 V. RS485 es opcional.

Los 768 Wh nominales no equivalen a energía utilizable entregada a las cargas. La energía disponible depende de límites de descarga, temperatura, pérdidas, protecciones, estado de carga y comportamiento del controlador. Tampoco permite deducir una autonomía universal o garantizar funcionamiento continuo.

Antes de especificar cualquier sistema solar, confirme en la ficha técnica y en la configuración suministrada:

Límites de tensión, corriente y potencia fotovoltaica del regulador.
Tensiones de salida y corriente disponible por salida.
Temperaturas permitidas para carga y descarga de la batería.
Estrategia de desconexión por baja tensión.
Protecciones integradas y protecciones externas necesarias.
Capacidad de monitorización y protocolo, si se necesita telemetría.
Tipo de conectores, sección de conductor y polaridad.

Verificar la conversión DC a PoE

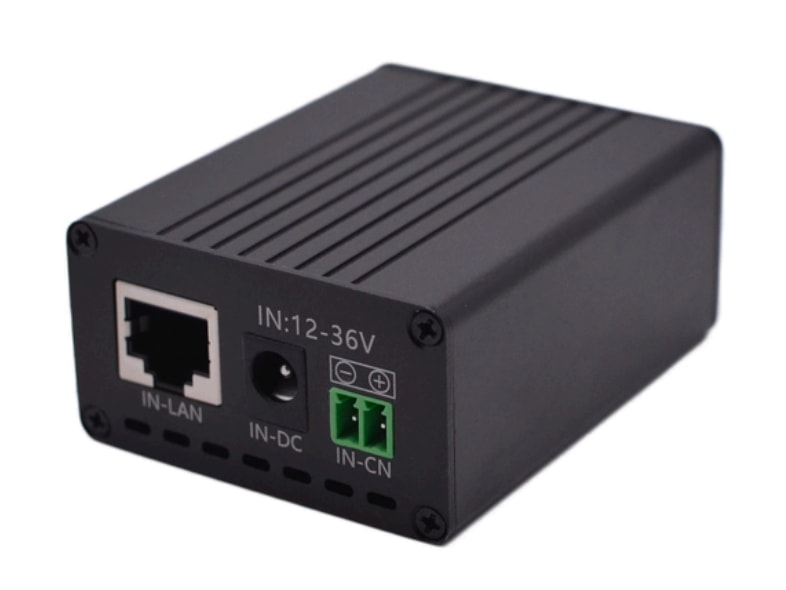

Si una cámara, radio o switch necesita PoE y la fuente entrega corriente continua a otra tensión, puede ser necesario un convertidor. El convertidor Maxsol POE24V de DC a PoE acepta una entrada de 12–36 V DC y proporciona una salida PoE ajustable de 12–57 V, Ethernet Gigabit y pantalla LCD de tensión. Su carga continua documentada al convertir de 12 V a 48 V es de hasta 30 W.

La eficiencia indicada de hasta el 94 % es un máximo, no un valor garantizado para dimensionar cualquier punto de funcionamiento. Utilice una pérdida conservadora o el dato aplicable a la combinación concreta de entrada, salida y carga.

No está establecido que este convertidor realice detección o negociación IEEE con el dispositivo alimentado. Antes de conectarlo, verifique:

Tensión y potencia requeridas por el equipo.
Polaridad y asignación de pines.
PoE activo, pasivo u otro método de alimentación.
Corriente máxima de entrada y salida.
Potencia de arranque.
Protección frente a cortocircuitos y sobretensiones.

El sistema solar, el convertidor PoE, la cámara y la radio deben tratarse como componentes separados. Su presencia en el mismo proyecto no constituye una compatibilidad probada ni un paquete ensayado.

Planificar montaje, cableado y protección

El diseño mecánico y eléctrico debe permitir que el sistema sobreviva en el exterior y pueda mantenerse. Una instalación con energía suficiente puede fallar por entrada de agua, corrosión, conectores forzados, calentamiento del armario o movimiento de una antena.

Distribuir los elementos de forma mantenible

El armario debe organizarse separando, cuando proceda:

Batería y electrónica sensible.
Entradas fotovoltaicas y salidas de carga.
Cableado de potencia y datos.
Equipos que generen calor.
Protecciones, fusibles y puntos de desconexión.
Reservas de cable y radios mínimos de curvatura.

Utilice prensaestopas adecuados, bucles de goteo y cableado apto para exposición exterior. Evite conectores sin soporte mecánico y etiquete ambos extremos de cada conductor. Los fusibles y elementos de seccionamiento deben quedar accesibles sin desmontar todo el conjunto.

La elección entre switch PoE, fibra, batería y armario depende de las distancias, puertos, potencia y aislamiento necesarios. La guía sobre cajas exteriores, switches PoE, fibra y baterías ayuda a ordenar estas decisiones sin asumir que una única arquitectura sirve para todos los emplazamientos.

Incluir protección y puesta a tierra en el diseño

El proyecto debe evaluar:

Protección frente a sobretensiones en alimentación y datos.
Puesta a tierra y equipotencialidad.
Riesgo asociado a soportes metálicos y tendidos exteriores.
Separación entre circuitos.
Protección mecánica frente a manipulación, animales o vehículos.
Evacuación de agua y condensación.
Temperatura interna del armario.
Cargas de viento sobre paneles y antenas.

Las medidas concretas deben ajustarse al emplazamiento, al diseño eléctrico y a la normativa aplicable. No se debe confiar únicamente en la carcasa exterior de un equipo para resolver la protección de toda la instalación.

Poner en servicio el funcionamiento nocturno y la recuperación tras cortes

La puesta en marcha debe demostrar que el sistema cumple su objetivo, no solo que los dispositivos se encienden. Realice las pruebas con la configuración final de vídeo, grabación, red y energía.

Secuencia recomendada de puesta en servicio

Inspeccionar el montaje: apriete, orientación, sellado, etiquetado, fusibles, polaridad y puesta a tierra.
Registrar valores iniciales: tensión de batería, entrada solar, consumo y estado de las salidas.
Validar cada cámara: encuadre, enfoque, fecha, hora, exposición y detección configurada.
Comprobar la grabación local: reproducción, retención prevista, sobrescritura y recuperación de archivos.
Probar las comunicaciones: acceso remoto, estabilidad, latencia y velocidad útil.
Ensayar el modo nocturno: infrarrojos, iluminación auxiliar, reflejos, ruido de imagen y consumo máximo.
Interrumpir el backhaul: confirmar que la grabación local continúa y que el sistema informa o recupera el enlace según lo previsto.
Simular baja tensión de forma controlada: verificar la desconexión y el reinicio sin dañar la batería ni perder la configuración.
Restablecer la energía: confirmar el orden de arranque de convertidores, red, grabador y cámaras.
Revisar evidencias: conservar capturas, registros y medidas con fecha y configuración.

La prueba de descarga no debe llevar la batería fuera de sus límites permitidos. Puede ensayarse la lógica de desconexión mediante procedimientos controlados y valores seguros definidos por el fabricante.

Evidencias mínimas para la aceptación

Evidencia	Qué debe demostrar
Fotografías del emplazamiento	Orientación de cámaras, panel, antenas y armario
Imágenes diurnas y nocturnas	Cobertura y calidad suficiente para el objetivo acordado
Registro de cargas	Consumo por modo operativo y consumo total
Prueba de grabación	Conservación y reproducción de vídeo durante una pérdida de red
Prueba de comunicaciones	Enlace estable en las condiciones de aceptación
Prueba de reinicio	Recuperación ordenada después de cortar y restaurar la alimentación
Inventario y esquema	Modelos, ajustes, puertos, tensiones, polaridades y cableado
Valores iniciales	Estado energético y parámetros de referencia para mantenimiento

También deben acordarse los criterios de fallo: tiempo máximo sin comunicación, nivel mínimo de batería, pérdida de una cámara, almacenamiento lleno o interrupción de grabación. Sin estos umbrales, resulta difícil distinguir una alarma real de un comportamiento esperado.

Errores habituales que conviene evitar

Dimensionar la energía solo con el consumo diurno de las cámaras.
Confundir la capacidad nominal de la batería con energía totalmente utilizable.
Suponer que cualquier salida denominada PoE es compatible con cualquier dispositivo.
Elegir un radioenlace por la distancia indicada en el nombre comercial.
Omitir módem, router, grabador y pérdidas de conversión del presupuesto.
Instalar el panel sin estudiar sombras estacionales.
Probar el sistema únicamente durante el día.
Depender de la conexión remota sin una estrategia ante fallos de red.
No conservar evidencias de cobertura, consumo y recuperación.
Combinar componentes por tensión nominal sin verificar conectores, polaridad, potencia y protocolo.

Siguiente paso de selección

Con la inspección, la arquitectura y el presupuesto de cargas terminados, compare los modelos enlazados de Maxsol con el número de puertos, potencia continua y de arranque, distancia del enlace, tensiones de entrada y salida, entorno de instalación y necesidades de gestión del proyecto. Revise siempre las fichas técnicas y la configuración suministrada: el sistema solar, el convertidor PoE y el CPE son ejemplos de selección independientes, no un conjunto cuya compatibilidad esté garantizada.
