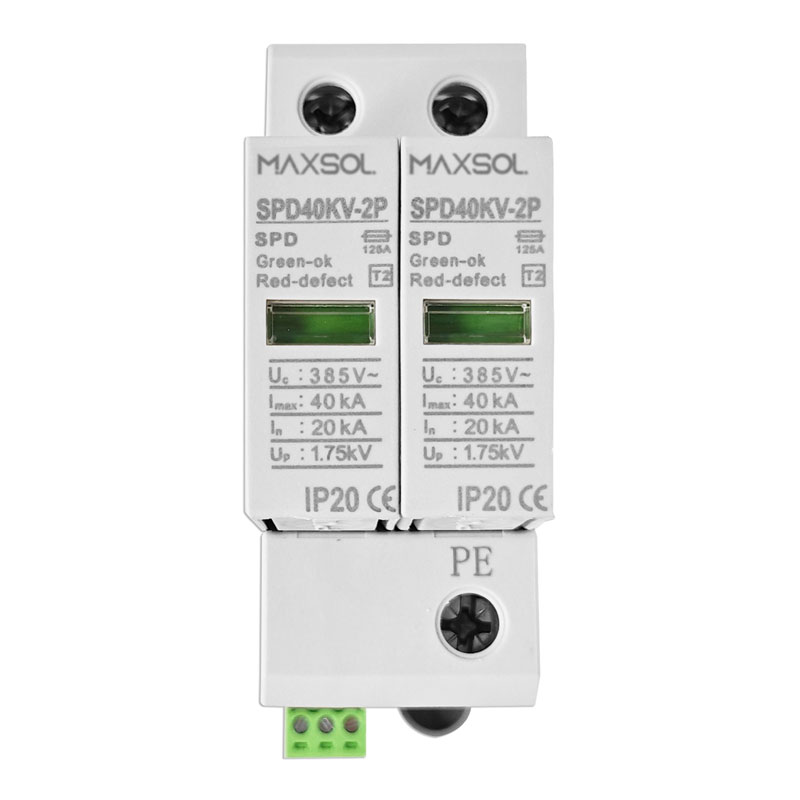

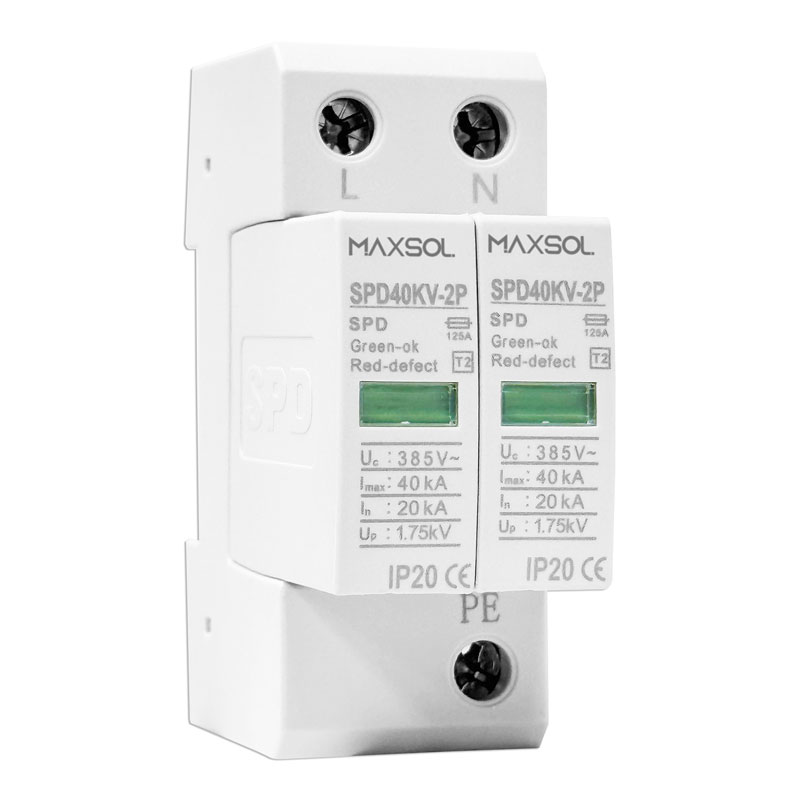

Modelo: SPD40KV-2P

Protector industrial contra sobretensiones de 20–40 kA para carril DIN

Protector contra sobretensiones para carril DIN, con corriente nominal de descarga de 20 kA, máxima de 40 kA, tensión Uc de 385 V, indicador de fallo y contactos de señalización remota.

Características clave

Protector de alimentación 20-40KA contra sobretensiones y rayos
Tensión de trabajo continua máxima AC Uc:385V
Corriente nominal de descarga (8/20μS) In: 20KA
Corriente máxima de descarga (8/20μS) Imax :40KA
Tiempo de respuesta tA :≤25nS
Nivel de protección: IP20
Rango de temperatura Tu: -40°C...+80°C
Ancho de instalación: 2mods
Soporte de instalación: 35mmDIN
Características de los terminales Un/ln. Cableado de señal remota: AC:250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Enviar consulta por correo electrónicosales@maxsol-tech.com

Fichas técnicasDescargar Ver

Especificaciones

Elemento	Especificaciones
Modelo	SPD40KV-2P
Tensión nominal de funcionamiento CA (Un)	230V / 50Hz
Máxima tensión de funcionamiento continuo (Uc)	385V
Corriente de descarga nominal (8/20 μs) (In)	20 kA
Corriente máxima de descarga (8/20 μs) (Imax)	40 kA
Nivel de protección del voltaje (Up)	≤ 1,75 kV
Tiempo de respuesta (tA)	≤ 25 ns
Fusible de respaldo	160 A
Capacidad frente a cortocircuitos	25 kA / 50 Hz
Rango de temperatura de funcionamiento	-40℃ ~ +80℃
Método de cableado de instalación	Conexión paralela
Especificación de cableado	Cable multifilar de 16 mm²
Estado de funcionamiento / indicación de fallo	Verde / Rojo
Material de la carcasa	Plástico PBT ignífugo (rojo; gris opcional), UL94-V0
Instalación Ancho	2 módulos (2P)

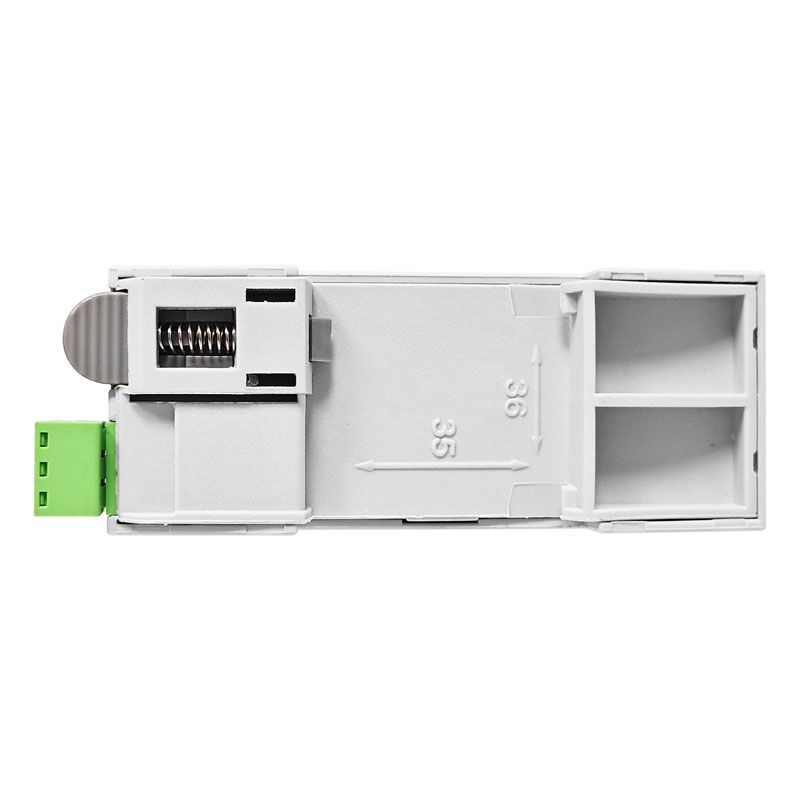

Soporte de instalación	Carril DIN de 35 mm
Nivel de protección	IP20

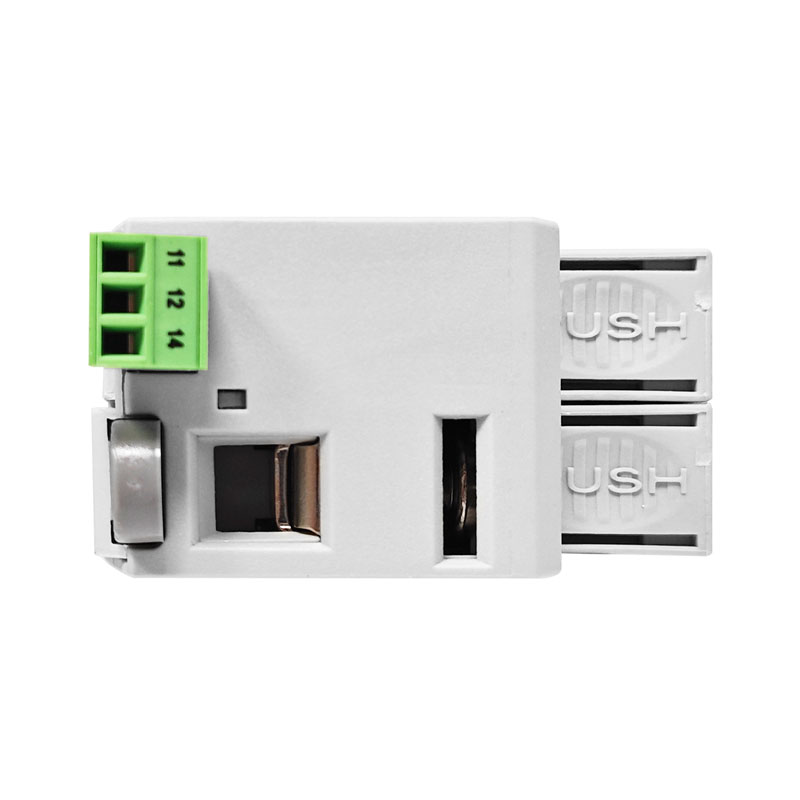

Tipo de contacto remoto	Cambio de contacto
Características de los terminales	Un / In AC: 250V / 0.5A DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Cableado remoto de la terminal de señalización	Cable unifilar o multifilar de hasta 1.5 mm²
