Cómo calcular el presupuesto PoE para cámaras IP

Calcular el presupuesto PoE para cámaras consiste en comparar la potencia que demandarán todos los equipos alimentados por Ethernet con dos límites distintos: el máximo admisible en cada puerto y la potencia PoE total que puede entregar el switch. El diseño es válido solo si ambos límites se respetan incluso cuando las cámaras alcanzan su consumo simultáneo más alto.

Como regla práctica, reúna el consumo máximo documentado de cada cámara y accesorio, sume las cargas que pueden coincidir, añada un margen de diseño y compruebe después los límites de puertos, estándar PoE, cableado y alimentación del switch. Una calculadora de presupuesto PoE para cámaras puede ser una hoja de cálculo sencilla si utiliza datos de ficha técnica, no estimaciones genéricas.

Recopile el consumo eléctrico de cada dispositivo

El primer paso no es elegir el switch: es elaborar un inventario de todas las cargas PoE. Para cada equipo, anote el consumo máximo en vatios (W) indicado por su fabricante. Conviene usar el valor de máxima demanda, no un consumo típico, porque este último puede no contemplar funciones que elevan la potencia requerida.

Incluya, como mínimo:

• Cámaras fijas IP.
• Cámaras domo motorizadas, PTZ o con zoom.
• Iluminadores infrarrojos integrados o externos alimentados por PoE.
• Calefactores, ventiladores o carcasas climatizadas.
• Interfonos, controladoras, puntos de acceso, puentes inalámbricos u otros dispositivos conectados al mismo switch.
• Convertidores PoE, extensores o equipos intermedios, si los hubiera.

Una tabla de inventario reduce errores y permite actualizar el cálculo cuando cambie una cámara o se añada una zona.

Equipo o carga	Cantidad	Consumo máximo por unidad	Potencia simultánea	Puerto/estándar requerido
Cámara IP tipo A	—	Según ficha técnica	Cantidad × W	Verificar
Cámara IP tipo B	—	Según ficha técnica	Cantidad × W	Verificar
Cámara PTZ o con accesorios	—	Según ficha técnica	Cantidad × W	Verificar
Otros equipos PoE	—	Según ficha técnica	Cantidad × W	Verificar

No asuma que todas las cámaras consumen lo mismo. Dos cámaras con una resolución similar pueden tener necesidades muy diferentes según su óptica, iluminación, analítica integrada, movimiento PTZ, calefacción o condiciones ambientales.

También importa distinguir entre la potencia que el dispositivo necesita y la potencia disponible en el extremo del cable. La alimentación PoE tiene pérdidas en el tendido de cobre y el estándar establece potencias en origen y en el equipo alimentado. Para seleccionar correctamente, revise cómo expresa la potencia cada fabricante: consumo del equipo, potencia solicitada por clase PoE o potencia disponible en el puerto del switch.

Obtenga el dato correcto de la ficha técnica

Busque expresiones como “consumo máximo”, “potencia máxima”, “entrada PoE”, “clase IEEE 802.3” o “potencia requerida”. Si una ficha ofrece varios valores según el modo de funcionamiento, use el escenario más exigente que pueda darse en su instalación.

En cámaras con infrarrojos, por ejemplo, el consumo nocturno puede ser mayor que el diurno. En una PTZ, el movimiento, el uso de iluminación auxiliar y las funciones de deshielo o calefacción —si existen— pueden modificar la carga. El cálculo debe representar la situación de mayor coincidencia razonable, no únicamente el funcionamiento normal de un día concreto.

Separe el límite por puerto del presupuesto total

El límite por puerto responde a esta pregunta: ¿puede este puerto alimentar esta cámara concreta? El presupuesto PoE total responde a otra: ¿puede el switch alimentar todos los equipos previstos a la vez? Superar cualquiera de los dos invalida el diseño.

Una cámara que necesita más potencia de la permitida por un puerto no funcionará correctamente aunque al switch le sobre potencia total. Del mismo modo, varias cámaras compatibles individualmente pueden exceder el presupuesto agregado al conectarse juntas.

Revise estos elementos antes de asignar cámaras a puertos:

1. Estándar PoE compatible. Compruebe los requisitos de la cámara y los estándares admitidos por el puerto, como IEEE 802.3af, IEEE 802.3at o IEEE 802.3bt.
2. Potencia máxima del puerto. No sustituya este dato por el presupuesto global del switch.
3. Asignación de puertos. En algunos switches, no todos los puertos tienen la misma capacidad. Reserve los puertos de mayor potencia para los dispositivos que los necesiten.
4. Longitud y calidad del cable. Un cableado inadecuado, deteriorado o fuera de las condiciones previstas puede afectar a la alimentación y a la red.
5. Equipos no PoE y enlaces uplink. Aunque no consuman presupuesto PoE, ocupan puertos y condicionan la topología de red.

El estándar no debe interpretarse como una garantía automática de que cualquier combinación funcionará. La compatibilidad final depende de la negociación entre PSE —el equipo que suministra alimentación, normalmente el switch— y PD —el equipo alimentado, como la cámara—, del cableado y de las especificaciones publicadas por ambos fabricantes.

Un puerto de alta potencia no aumenta el presupuesto global

Es un error habitual pensar que, si un switch dispone de puertos de mayor potencia, puede entregar esa potencia máxima por todos ellos simultáneamente. La cifra por puerto es un límite individual; el presupuesto total sigue siendo compartido entre todos los puertos PoE.

Por ello, la planificación debe realizar dos comprobaciones: una fila por fila, para cada puerto y cámara, y otra sobre la suma de toda la instalación.

Sume la carga simultánea y añada margen de diseño

La fórmula básica es:

Carga PoE simultánea = suma de (cantidad de cada equipo × consumo máximo de ese equipo)

Después, añada una reserva para que el switch no se diseñe al límite:

Presupuesto de diseño = carga PoE simultánea × (1 + margen)

Por ejemplo, con un margen del 20 %, una carga simultánea calculada de 150 W requiere un presupuesto de diseño de:

150 W × 1,20 = 180 W

El margen no reemplaza la comprobación de los límites por puerto. Es una reserva para absorber variaciones de carga, tolerancias de diseño, futuros dispositivos o cambios de configuración que no alteren la compatibilidad básica del sistema.

No existe un único porcentaje obligatorio para todas las instalaciones. El margen debe ser mayor cuando:

• Se prevé ampliar el número de cámaras.
• Hay cámaras PTZ, iluminación IR intensa o funciones que cambian de consumo.
• El entorno puede activar calefacción, ventilación u otros accesorios.
• El inventario de dispositivos todavía no está cerrado.
• Se comparte switch con otros equipos PoE.
• Una intervención posterior debe poder realizarse sin sustituir el switch.

En un proyecto completamente definido, el objetivo es que la carga calculada más la reserva sea inferior al presupuesto PoE disponible. Si el resultado queda muy próximo al límite, existen varias alternativas: emplear un switch con más presupuesto, dividir las cargas entre dos switches, separar equipos de alta demanda o utilizar alimentación local cuando el diseño y el equipo lo admitan.

Aplique un método de cálculo neutral paso a paso

Este método funciona con cualquier marca de cámara o switch y evita que la elección se base solo en el número de puertos.

1. Defina las cargas y sus condiciones máximas

Registre el consumo máximo de cada referencia de cámara y de cada accesorio. Anote también si ese máximo coincide con visión nocturna, movimiento PTZ, climatización u otro modo concreto.

2. Decida qué cargas pueden coincidir

No basta con sumar consumos si es imposible que todos ocurran a la vez, pero tampoco conviene descontar cargas por una suposición sin fundamento. En videovigilancia, es habitual que muchas cámaras activen visión nocturna al mismo tiempo; por tanto, ese escenario debe valorarse.

Cuando un equipo tenga estados excluyentes entre sí, documente el criterio empleado. El resultado debe poder ser revisado por ingeniería, instalación, compras o mantenimiento.

3. Verifique cada cámara frente al puerto previsto

Para cada fila del inventario, compruebe que el puerto asignado admite:

• El estándar PoE requerido.
• La potencia requerida por la cámara.
• La conexión física y la categoría de cable adecuadas.
• La distancia del enlace dentro de las condiciones que indique la documentación aplicable.

Este paso es especialmente importante si existen puertos con prestaciones diferentes dentro del mismo switch.

4. Calcule la potencia compartida

Sume las cargas simultáneas de todos los PD conectados. Si hay varios switches, realice el cálculo por switch, no solo para el conjunto del proyecto. Un presupuesto libre en un armario no compensa un exceso de carga en otro.

5. Incorpore el margen y compare

Aplique el margen definido y compárelo con el presupuesto PoE documentado del switch. Cuando la documentación diferencie entre potencia de la fuente interna, potencia disponible para PoE y potencia total del equipo, utilice la cifra explícitamente indicada como presupuesto PoE o confirme la asignación útil antes de cerrar la compra.

6. Documente la asignación de puertos

Conserve una tabla final con cámara, puerto, potencia máxima, estándar, longitud de enlace y switch asignado. Esta información simplifica la puesta en marcha y facilita localizar problemas de alimentación futuros.

Compare ejemplos de 120 W, 300 W y 400 W

Las cifras de los switches son capacidades del equipo, no consumos que deban atribuirse a las cámaras. Para decidir entre ellos, introduzca las demandas reales de su inventario en el método anterior.

Ejemplo de switch	Dato de potencia documentado	Límites por puerto documentados	Uso de la cifra en el cálculo
PS1802G	Presupuesto PoE total de 120 W	Los puertos 7 y 8 admiten IEEE 802.3bt hasta 60 W	Compare la suma con 120 W y reserve los puertos 7-8 para equipos que requieran esa capacidad
PS11602G	Fuente de alimentación interna de 300 W	Los puertos 1-8 admiten IEEE 802.3af/at hasta 30 W por puerto	Confirme el presupuesto PoE utilizable y contraste cada carga con 30 W por puerto
PS14802SFG	Presupuesto PoE total de 400 W	Los puertos 1-48 admiten IEEE 802.3af/at hasta 30 W por puerto	Compare la carga global con 400 W y cada dispositivo con 30 W por puerto

El switch PoE Gigabit de 8 puertos con dos uplinks y presupuesto de 120 W ofrece un ejemplo útil de la diferencia entre potencia total y potencia por puerto: dispone de un presupuesto global de 120 W, mientras que los puertos 7 y 8 están documentados para IEEE 802.3bt de hasta 60 W. Esto no significa que pueda asignarse automáticamente 60 W a todos los puertos ni que la suma pueda superar 120 W.

En el caso del switch PoE Gigabit de 16 puertos con dos uplinks y fuente interna de 300 W, los puertos 1 a 8 están documentados para IEEE 802.3af/at hasta 30 W por puerto. La cifra de 300 W corresponde a su fuente interna; antes de usarla como presupuesto PoE de diseño, revise la documentación del producto para conocer la potencia PoE asignable y las condiciones de uso aplicables.

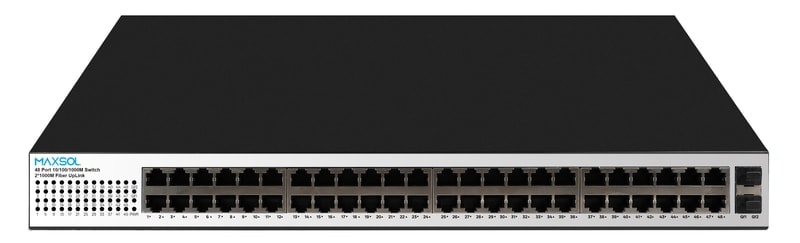

Para instalaciones con una mayor densidad de cámaras, el switch PoE de 48 puertos con presupuesto total de 400 W tiene un presupuesto PoE total documentado de 400 W. Sus puertos 1 a 48 admiten IEEE 802.3af/at hasta 30 W por puerto. Aun con 48 puertos físicos, el número efectivo de cámaras dependerá de la demanda máxima de cada una y del margen reservado, no solo del recuento de conexiones.

Ejemplo de cálculo sin asumir consumos de cámara

Suponga que su tabla de fabricante da como resultado una carga simultánea de 220 W para las cámaras y accesorios conectados a un switch. Con un margen del 20 %:

220 W × 1,20 = 264 W

Un equipo con presupuesto PoE total de 120 W no cubriría ese presupuesto de diseño. Un equipo cuya potencia PoE disponible confirmada sea igual o superior a 264 W sí podría encajar desde el punto de vista global, siempre que cada dispositivo no supere el límite individual de su puerto.

Si el resultado de una instalación fuese 350 W con margen incluido, un presupuesto total de 400 W deja 50 W de reserva teórica. En ese caso, conviene revisar si ese margen es suficiente para el crecimiento previsto y verificar que ninguna cámara necesita más de 30 W si se asignará a un puerto IEEE 802.3af/at de hasta 30 W.

Vuelva a comprobar el diseño antes de instalar

Una última revisión evita que un cálculo correcto sobre el papel falle por un detalle de instalación. Utilice esta lista antes de energizar todas las cámaras:

• Confirme el consumo máximo de cada referencia exacta, incluidas variantes de lente, IR y carcasa.
• Revise que cada puerto asignado cumple el estándar y la potencia requeridos.
• Compare la carga simultánea más el margen con el presupuesto total de cada switch.
• Verifique que no se ha confundido la potencia de una fuente interna con el presupuesto PoE disponible para los puertos.
• Compruebe la categoría, continuidad, terminación y estado del cableado.
• Valide la distancia de cada enlace según las especificaciones de los equipos y del cable.
• Identifique qué dispositivos arrancan o aumentan consumo a la vez, especialmente al anochecer.
• Compruebe que el armario, la alimentación de entrada y cualquier sistema de respaldo se han dimensionado para la instalación completa.
• Etiquete puertos y documente la reserva de potencia disponible tras la puesta en marcha.

Durante la instalación, observe el comportamiento con todas las cámaras conectadas y en sus condiciones de mayor demanda previsibles. Si un switch corta alimentación, reinicia dispositivos o no alimenta una cámara, no dé por hecho que el problema es la cámara: revise primero la asignación de potencia, el estándar, el cableado y el presupuesto agregado.

Preguntas frecuentes sobre el presupuesto PoE para cámaras

¿Se puede calcular el número de cámaras solo dividiendo los vatios del switch?

Solo como estimación inicial. Dividir el presupuesto PoE total entre el consumo máximo de una cámara da una cifra teórica, pero debe verificar además el límite de cada puerto, el estándar PoE, las cargas desiguales y el margen de diseño. En una instalación real, el número de puertos y el presupuesto disponible pueden limitar por separado.

¿Debo usar el consumo típico o el máximo?

Para dimensionar, use el consumo máximo documentado en el escenario que pueda ocurrir simultáneamente. El consumo típico es útil para entender el uso habitual, pero no ofrece por sí solo una base segura para elegir el presupuesto PoE.

¿Qué ocurre si el presupuesto PoE es insuficiente?

El comportamiento depende del switch y de la negociación PoE, pero pueden aparecer cámaras sin alimentación, reinicios o rechazo de nuevos dispositivos. La solución no consiste en forzar la instalación: reduzca carga, distribuya equipos, aumente el presupuesto o replantee la alimentación.

¿Un switch de muchos puertos siempre es mejor para más cámaras?

No necesariamente. Debe tener suficientes puertos, pero también presupuesto PoE suficiente y límites adecuados por puerto. Un switch de alta densidad puede no alimentar tantas cámaras como su número de bocas sugiere si las cargas son elevadas.

Como siguiente paso, compare los modelos Maxsol enlazados con su número de puertos, carga simultánea calculada, distancia de cableado, potencia por cámara, entorno de instalación y requisitos de gestión de red.
