Batería LiFePO4 para CCTV solar: cómo dimensionarla

Una batería LiFePO4 para CCTV solar debe elegirse por la energía que puede entregar al sistema durante la noche y en días con poca producción, no solo por sus amperios-hora. El cálculo correcto parte del consumo real de cámaras, equipos de red, radioenlaces, iluminación auxiliar y pérdidas de conversión.

Para una instalación de videovigilancia 24/7 en España, conviene dimensionar conjuntamente panel, regulador, batería, protecciones y carga. Una batería demasiado pequeña puede dejar el emplazamiento sin servicio tras varias jornadas nubladas; una sobredimensionada no resolverá el problema si la producción solar no alcanza para recargarla.

Por qué importa la química de la batería

La química LiFePO4 —fosfato de hierro y litio— se utiliza habitualmente en sistemas solares autónomos porque permite plantear soluciones compactas de almacenamiento con una tensión nominal estable durante buena parte de la descarga. En CCTV solar, esto puede facilitar la alimentación de cargas de corriente continua y de equipos de red mediante los convertidores adecuados.

No obstante, “LiFePO4” no equivale automáticamente a un sistema apto para cualquier proyecto. La selección debe comprobar:

• La energía nominal de la batería, expresada en Wh.
• La energía realmente utilizable dentro de los límites de descarga configurados.
• La corriente máxima requerida por cámaras, switches PoE, inyectores, CPE o conversores DC/DC.
• La compatibilidad de tensión entre batería, regulador, distribución y carga.
• La gestión de carga y descarga, incluida la protección de la batería.
• El comportamiento previsto en las temperaturas mínimas y máximas del emplazamiento.
• La capacidad del campo fotovoltaico para recuperar energía cada día.

En una instalación solar aislada, la batería no funciona de forma independiente. Un regulador correctamente seleccionado controla la carga desde los paneles, mientras que las protecciones y la lógica de gestión ayudan a evitar condiciones perjudiciales. Por ejemplo, el sistema CS6030 documenta una batería LiFePO4 de 12,8 V, 30 Ah y 384 Wh, además de control MPPT. Aun así, el rendimiento final debe calcularse con la carga y la radiación solar reales del lugar.

Para CCTV, también importa la calidad del diseño eléctrico. Una cámara que parece consumir poco puede incrementar su demanda al activar infrarrojos, calefacción, limpieza de lente, giro PTZ o transmisión de vídeo más exigente. Del mismo modo, un switch PoE puede tener un consumo propio y alimentar varios dispositivos con perfiles de potencia distintos.

Capacidad frente a energía utilizable

Los amperios-hora (Ah) son útiles para comparar baterías de la misma tensión nominal, pero los vatios-hora (Wh) describen mejor la energía almacenada. La relación básica es:

Energía nominal (Wh) = tensión nominal (V) × capacidad (Ah)

Por ejemplo, una batería de 12,8 V y 60 Ah equivale nominalmente a 768 Wh. Sin embargo, los 768 Wh no deben interpretarse como energía disponible íntegramente para la carga durante cualquier condición. La energía útil depende de varios factores:

• Límite de descarga programado o recomendado por el diseño.
• Consumo de los propios equipos de conversión y distribución.
• Temperatura de funcionamiento.
• Estado y antigüedad de los componentes.
• Picos de consumo de las cámaras y periféricos.
• Márgenes de reserva configurados para proteger la continuidad de servicio.

Por eso, el cálculo debe usar una estimación conservadora de energía útil, definida por el integrador según la arquitectura elegida. No es prudente aplicar un porcentaje fijo de descarga a todos los sistemas ni prometer una autonomía basándose exclusivamente en la cifra nominal de Wh.

Calcule el consumo en Wh al día

El punto de partida es medir o estimar la potencia media de cada carga y multiplicarla por sus horas de funcionamiento:

Consumo diario (Wh/día) = potencia media (W) × horas de operación

Una carga constante de 25 W durante 24 horas requeriría, antes de considerar pérdidas:

25 W × 24 h = 600 Wh/día

Este ejemplo demuestra por qué conviene ir más allá del consumo indicado de una cámara. Deben sumarse todos los elementos permanentes: cámara o cámaras, switch PoE, radioenlace, router, grabador si está en el propio emplazamiento, convertidores, sensores y cualquier otro equipo conectado.

Cuando haya cargas variables, separe los periodos. Una cámara con iluminador IR, por ejemplo, puede tener una potencia diurna y otra nocturna. El cálculo diario debe recoger ambas situaciones.

Incluya pérdidas y margen operativo

La energía que sale de la batería no llega íntegra a la cámara. Puede haber pérdidas en:

• Conversores de tensión DC/DC.
• Inyectores o switches PoE.
• Cableado, especialmente si hay recorridos largos.
• Equipos de comunicación inalámbrica.
• Consumo en reposo de controladores y periféricos.

Además, una instalación profesional necesita margen para el envejecimiento, suciedad en los paneles, sombras estacionales, desviaciones de consumo y periodos meteorológicos adversos. Ese margen no es un lujo: es parte del diseño de disponibilidad.

Un error habitual es elegir la batería basándose en la potencia nominal máxima del panel. La potencia solar describe la capacidad de generar energía en condiciones determinadas; la batería debe dimensionarse según el consumo, la autonomía objetivo y la recarga que el emplazamiento puede conseguir.

Planificación de autonomía y recarga

La autonomía define cuántas horas o días debe seguir funcionando el CCTV sin recibir suficiente energía solar. No existe un valor universal: una cámara aislada de bajo consumo y una estación con varias cámaras PoE, CPE y PTZ tienen necesidades muy diferentes.

Como aproximación de planificación:

Energía necesaria para autonomía = consumo diario × días de autonomía previstos

Después deben incorporarse las pérdidas, la reserva de batería y las restricciones de descarga del sistema. El resultado se compara con la energía útil de almacenamiento, no solo con los Wh nominales.

Diseñe para el mes desfavorable, no para un día ideal

En España, la producción fotovoltaica cambia notablemente según la estación, orientación, inclinación, sombras, suciedad y microclima. Un sistema que parece suficiente con irradiación alta en verano puede no recuperar toda la energía consumida durante el invierno o tras varios días de cielo cubierto.

Para planificar la recarga, el diseñador debe verificar:

1. Consumo energético diario real. Incluya cargas nocturnas, PoE, comunicaciones y conversión.
2. Producción solar mensual estimada del punto de instalación. Use datos del lugar y tenga en cuenta las sombras.
3. Horas solares equivalentes en el periodo crítico. No use una media anual para decidir un sistema que debe operar todo el año.
4. Capacidad del regulador y perfil de carga. Deben ser adecuados para la batería y el panel instalados.
5. Tiempo de recuperación. Tras una descarga parcial, el sistema debe poder recuperar reserva sin comprometer la alimentación de la carga.

La cuestión clave no es solo “¿cuánto dura la batería?”, sino “¿puede el sistema recuperar cada día más energía de la que consume?”. Si no puede hacerlo durante la época crítica, el déficit se acumula hasta provocar una desconexión por baja energía.

No confunda autonomía con tiempo de funcionamiento garantizado

No se debe convertir la capacidad nominal de una batería en una promesa de horas de servicio. La autonomía depende del consumo instantáneo y diario, de la descarga permitida, de la temperatura, del estado de carga inicial y de la energía solar recibida.

La forma rigurosa de estimarla es registrar la carga real y simular —o calcular— el balance energético para el emplazamiento. Una prueba de campo durante varios días puede ser útil, pero tampoco sustituye el análisis de las condiciones estacionales más exigentes.

Protección térmica y supervisión

La temperatura afecta tanto a la energía disponible como a la carga de una batería LiFePO4. En CCTV exterior, el reto no es solo el invierno: un armario expuesto al sol puede alcanzar temperaturas elevadas, incluso aunque la temperatura ambiente sea moderada.

El diseño debe prever un recinto que proteja los equipos de lluvia, polvo, radiación directa y manipulación, sin impedir la evacuación térmica cuando sea necesaria. También hay que evitar que las fuentes de calor —switches PoE, convertidores o radios— calienten directamente la batería.

Qué verificar sobre protección de batería

No dé por hecho que todos los equipos incorporan las mismas funciones. Para el conjunto concreto de batería, regulador y caja exterior, confirme:

• Protección frente a sobrecarga, sobredescarga y sobrecorriente.
• Límites de temperatura para carga y descarga.
• Comportamiento del sistema cuando se alcanza un umbral de temperatura.
• Posibilidad de desconectar cargas no críticas antes de agotar la reserva.
• Fusibles, magnetotérmicos o protecciones DC adecuados para cada circuito.
• Protección frente a polaridad inversa, si corresponde al diseño.
• Puesta a tierra y protección contra sobretensiones según el análisis de riesgo de la instalación.

La carga de baterías de litio a baja temperatura merece atención especial. El límite admisible varía según la batería y su sistema de gestión; por ello, debe verificarse en la documentación del producto y configurarse en el regulador cuando proceda. No conviene basar una instalación expuesta a heladas en una suposición genérica sobre el comportamiento de la química.

La tensión no basta para conocer el estado de carga

En una batería LiFePO4, la tensión puede mantenerse relativamente estable en una parte importante de la descarga. Por este motivo, interpretar el estado de carga solo a partir del voltaje puede llevar a conclusiones imprecisas.

Una supervisión útil para CCTV solar debería permitir, según la arquitectura instalada, revisar al menos:

• Tensión de batería.
• Corriente de carga solar.
• Corriente o potencia consumida por la carga.
• Estado de carga estimado.
• Eventos de baja tensión o desconexión.
• Alarmas de temperatura, si están disponibles.
• Historial de producción y consumo para detectar déficits.

La monitorización remota ayuda a identificar sombras nuevas, paneles sucios, un aumento del consumo nocturno o una pérdida de comunicación antes de que la batería llegue a un nivel crítico. No elimina la necesidad de dimensionar correctamente; permite validar y mantener el diseño.

Comparativa de capacidades LiFePO4 documentadas

Las siguientes opciones ofrecen capacidades nominales diferentes. La tabla sirve para ordenar la comparación inicial, no para deducir tiempos de funcionamiento sin conocer el consumo y el entorno de instalación.

Sistema	Batería documentada	Energía nominal documentada	Punto que debe evaluar el proyecto
CS6030 con batería de 30 Ah	12,8 V, 30 Ah	384 Wh	Adecuación a cargas reducidas y margen de autonomía requerido
CS8040 con batería de 45 Ah	12,8 V, 45 Ah	576 Wh	Balance entre consumo diario, reserva y capacidad de recarga

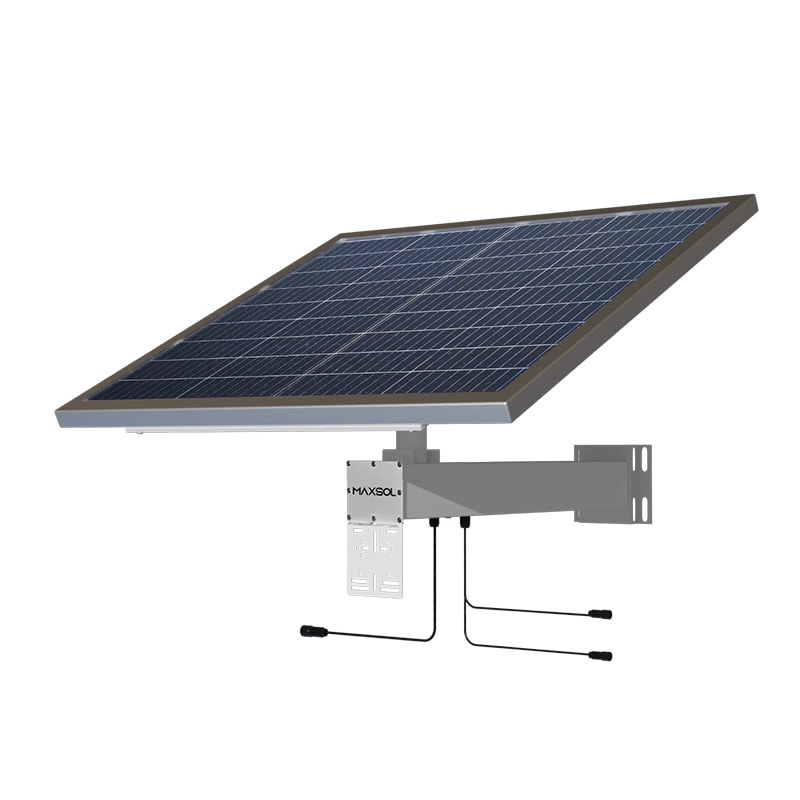

CS12060 con batería de 60 Ah	12,8 V, 60 Ah	768 Wh	Demanda acumulada de cámaras, red y funcionamiento nocturno
CS200100 con batería de 100 Ah	12,8 V, 100 Ah	1280 Wh	Autonomía prevista y capacidad solar disponible para recuperar energía

La capacidad mayor aporta más energía nominal almacenada, pero no convierte automáticamente un diseño insuficiente en uno fiable. Si el panel no puede reponer el consumo diario en el periodo menos favorable, una batería más grande solo retrasará el déficit.

Por otra parte, seleccionar una capacidad muy pequeña puede aumentar la profundidad y frecuencia de descarga dentro del patrón operativo del sistema. El objetivo es encontrar un equilibrio entre reserva energética, recarga viable, carga conectada, espacio disponible y estrategia de mantenimiento.

Preguntas que debe verificar con el diseñador del sistema

Antes de especificar una batería LiFePO4 para CCTV solar, estas preguntas ayudan a evitar errores de compra y de integración:

1. ¿Cuál es el consumo medido o estimado de cada equipo? Solicite potencia media, máxima y nocturna de cámaras, PoE, radios, grabación y conversores.
2. ¿Qué cargas son imprescindibles durante una incidencia energética? Quizá una cámara principal y el enlace de comunicaciones deban priorizarse sobre otros dispositivos.
3. ¿Cuánta autonomía requiere el emplazamiento? Defina horas o días de respaldo según el riesgo operativo y la posibilidad de mantenimiento.
4. ¿Cómo es la producción solar en el mes más desfavorable? Revise orientación, inclinación, sombras, vegetación y suciedad previsible.
5. ¿Qué energía útil se ha considerado y qué reserva queda? Pida que se expliquen los límites de descarga y las pérdidas incluidos en el cálculo.
6. ¿Puede el campo solar recargar la batería tras varios días de baja producción? Verifique el balance energético, no solo la potencia nominal del panel.
7. ¿Qué ocurre si hay baja temperatura o calor acumulado? Confirme límites de carga, ventilación, ubicación de la batería y alarmas.
8. ¿Qué protección eléctrica necesita cada tramo? Deben analizarse batería, panel, controlador, distribución DC, PoE, cableado y sobretensiones.
9. ¿Cómo se monitorizará el sistema? Determine qué variables se podrán consultar y qué alarmas llegarán al equipo responsable.
10. ¿Cuál es la caída de tensión en el cableado? Es especialmente relevante cuando hay distancia entre batería, switch, cámaras o radioenlaces.
11. ¿Existe presupuesto PoE suficiente? La batería puede estar correctamente calculada y, aun así, el switch no disponer de potencia para todos los dispositivos.
12. ¿Qué plan existe para mantenimiento? Incluya limpieza de paneles, inspección de conexiones, revisión de sombras y análisis de registros.

Los fallos más frecuentes son calcular únicamente la cámara, olvidar el consumo nocturno, comparar Ah entre tensiones distintas, ignorar pérdidas de conversión y diseñar con datos solares de verano. Corregir estos puntos antes de instalar suele ser más sencillo que ampliar un sistema ya desplegado.

Como siguiente paso, compare los modelos Maxsol enlazados con el número de puertos, la carga, la distancia de cableado, la potencia, las condiciones ambientales y los requisitos de gestión de su instalación.
