Switch PoE++ 802.3bt de 90 W: cómo elegirlo

Un switch PoE++ 802.3bt de 90 W resulta necesario cuando uno o varios equipos alimentados demandan más potencia de la que puede entregar PoE+ o necesitan alimentación por cuatro pares. Es habitual en cámaras PTZ de altas prestaciones, puntos de acceso Wi‑Fi de alta capacidad, equipos de radio, iluminación especializada y otros dispositivos de red con consumo elevado.

No obstante, que un puerto indique “90 W” no significa que cualquier instalación recibirá automáticamente 90 W en el dispositivo final. Hay que comprobar el estándar negociado, los pares que utiliza el puerto, la clase del equipo alimentado, la calidad y longitud del cable, el presupuesto PoE total y la fuente de alimentación del switch. La selección correcta parte de la potencia real de cada equipo, no de elegir el número más alto por precaución.

Clases PoE en términos prácticos

PoE permite transportar datos Ethernet y alimentación eléctrica de corriente continua por el mismo cable de red. Su utilidad en instalaciones de seguridad, conectividad exterior y redes de pequeñas y medianas empresas es clara: reduce tomas eléctricas cercanas al equipo y centraliza la alimentación en el armario o caja de comunicaciones.

En la práctica, conviene distinguir cuatro niveles de decisión:

Tecnología habitual	Uso práctico	Alimentación por pares	Cuándo suele bastar
PoE IEEE 802.3af	Equipos de consumo reducido	Dos pares	Cámaras fijas sencillas, teléfonos IP, sensores y puntos de acceso básicos
PoE+ IEEE 802.3at	Dispositivos de potencia media	Dos pares	Cámaras con IR, puntos de acceso más exigentes y terminales de red convencionales
PoE++ IEEE 802.3bt Type 3	Equipos con demanda superior a PoE+	Cuatro pares habitualmente	AP de mayor capacidad, cámaras PTZ y equipos que superan el margen de PoE+
PoE++ IEEE 802.3bt Type 4	Equipos de muy alta potencia	Cuatro pares	Equipos que requieren una alimentación de puerto próxima a 90 W

Las cifras comerciales pueden generar confusión porque la potencia disponible en la salida del switch —el PSE, o equipo que suministra energía— no es idéntica a la potencia que recibe el dispositivo alimentado —el PD—. El cable introduce pérdidas, especialmente cuando es largo, su conductor es fino, tiene conectores deficientes o trabaja a temperatura elevada.

Por ello, un diseño riguroso no se limita a preguntar “¿cuántos vatios ofrece el puerto?”. Debe responder también a estas preguntas:

¿Cuántos vatios necesita el equipo en funcionamiento normal?
¿Cuál es su consumo máximo, incluidos calentadores, infrarrojos, movimiento PTZ o picos de arranque?
¿El fabricante del PD exige IEEE 802.3bt o admite una alimentación no estándar?
¿La potencia indicada corresponde al puerto del switch o a la disponible en el extremo remoto?
¿Qué potencia necesitan simultáneamente todos los puertos PoE?

La clase PoE se negocia entre switch y dispositivo cuando ambos cumplen el estándar. Esta negociación ayuda a evitar que el switch entregue una potencia inadecuada a un equipo compatible. Aun así, no sustituye el cálculo del presupuesto total ni la comprobación de compatibilidad del dispositivo.

Cuándo los equipos de alta potencia necesitan 802.3bt

Necesita valorar un switch PoE++ 802.3bt de 90 W cuando PoE+ deja de ofrecer margen suficiente o cuando el equipo exige alimentación por cuatro pares. No es necesario instalar 90 W en todos los puertos si solo dos equipos presentan esa demanda; puede ser más eficiente combinar puertos de alta potencia con puertos PoE/PoE+ convencionales.

Casos en los que PoE+ puede quedarse corto

PoE+ suele ser apropiado para muchos dispositivos de campo, pero puede no cubrir el consumo máximo de equipos como:

Cámaras PTZ con motores, iluminación infrarroja potente, calefacción o limpiaparabrisas.
Cámaras multióptica o con funciones analíticas que elevan el consumo respecto a una cámara fija.
Puntos de acceso Wi‑Fi con varias radios, alta densidad de usuarios o puertos auxiliares.
Puentes inalámbricos, CPE u otros equipos exteriores con demanda de potencia sostenida.
Terminales industriales y dispositivos que concentran alimentación y conectividad en un único cable.
Iluminación o señalización de baja tensión diseñada específicamente para PoE de alta potencia.

La condición importante es el consumo máximo documentado del PD, no su consumo medio. Una cámara puede consumir poco durante el día y elevar notablemente su demanda al activar IR, calefacción o movimiento. Diseñar solo para la carga típica puede provocar reinicios, pérdida de vídeo o funcionamiento parcial en el momento menos oportuno.

90 W por puerto no equivale a 90 W en todos los puertos

Un error frecuente es interpretar “switch de 90 W” como “90 W disponibles para cada una de sus bocas”. Hay tres conceptos distintos:

Límite por puerto: potencia máxima que un puerto concreto puede suministrar.
Presupuesto PoE global: potencia total que el switch puede repartir simultáneamente.
Capacidad de la fuente de entrada: potencia real disponible según la alimentación del propio switch.

Por ejemplo, un diseño puede requerir dos puertos de 90 W y seis puertos PoE+; el presupuesto necesario no se calcula multiplicando ocho por 90 W, sino sumando la carga máxima prevista de los ocho dispositivos y añadiendo un margen operativo razonable. A continuación, hay que verificar que la fuente de alimentación, el cableado y el equipo de distribución soporten ese total.

Compatibilidad con dispositivos no estándar

No todos los equipos que anuncian “Hi-PoE”, “PoE de 60 W” o “PoE de 90 W” implementan IEEE 802.3bt de la misma forma. Algunos utilizan esquemas propietarios, inyectores específicos o requisitos concretos de tensión y pares.

Antes de conectar un dispositivo de alta potencia, confirme en su ficha técnica:

El estándar IEEE admitido por el PD.
La potencia máxima solicitada.
Si requiere dos o cuatro pares.
El tipo de conector y cable recomendado.
Si admite negociación automática o necesita un modo de alimentación particular.
La distancia máxima indicada para su consumo y categoría de cable.

No conviene asumir que dos productos con la misma cifra de vatios son interoperables solo por compartir la etiqueta “90 W”.

Verifique puertos, pares, cableado y alimentación de entrada

La parte más importante de un proyecto PoE++ no es únicamente el switch: es el conjunto formado por switch, fuente de alimentación, cable, conectores, protecciones y dispositivos alimentados.

Confirme qué puertos ofrecen 90 W

En muchos switches industriales, solo algunos puertos están preparados para alta potencia. Esta distribución es útil para reservar los puertos especiales a cámaras PTZ, AP de gran consumo o radios, y utilizar el resto para dispositivos PoE/PoE+ normales.

Revise siempre el mapa de puertos. No dé por hecho que todos los RJ45 admiten IEEE 802.3bt ni que todos pueden entregar 90 W simultáneamente. También es importante distinguir los puertos de datos con PoE de los enlaces ascendentes Gigabit o SFP, que se emplean para conectar el switch a la red troncal y normalmente no alimentan equipos remotos.

Revise los pares y el cable

PoE y PoE+ tradicionales pueden funcionar usando dos pares. PoE++ 802.3bt aprovecha habitualmente los cuatro pares del cable Ethernet para aumentar la potencia disponible y repartir la corriente.

Para una instalación fiable:

Utilice cable de cobre macizo de calidad adecuada para instalación permanente.
Evite el cable CCA, con aluminio recubierto de cobre, especialmente en tramos largos o con alta potencia.
Compruebe que los ocho conductores están correctamente terminados y tienen continuidad.
Mantenga conectores, latiguillos, paneles y acopladores en buen estado.
Respete la distancia Ethernet aplicable y reduzca el tramo cuando el consumo sea elevado o existan condiciones térmicas exigentes.
Documente los enlaces que alimentarán equipos de 60 o 90 W para facilitar mantenimiento y diagnóstico.

Un enlace que transmite datos correctamente no siempre es idóneo para alimentar un PD de alta potencia. Una resistencia excesiva en un conductor, un contacto imperfecto o un latiguillo deteriorado pueden manifestarse como caídas de tensión, desconexiones intermitentes o calentamiento.

Dimensione la alimentación de entrada

El switch no crea potencia: distribuye la que recibe de su fuente de entrada. Por tanto, la potencia de alimentación debe cubrir el consumo propio del switch y el presupuesto PoE simultáneo previsto.

Al especificar el sistema, confirme:

Tensión de entrada aceptada por el switch.
Corriente o potencia que puede suministrar la fuente de alimentación.
Presupuesto PoE total declarado para la configuración concreta.
Derating o limitaciones de potencia asociadas a la temperatura, si las hubiera.
Protecciones de entrada, puesta a tierra y protección contra sobretensiones necesarias para el lugar.
Capacidad de baterías, reguladores y paneles si se trata de una ubicación con energía solar.

En emplazamientos exteriores, armarios de calle o instalaciones industriales, la calidad de la alimentación y la protección frente a transitorios son tan relevantes como la potencia nominal del puerto.

Compare opciones gestionables de 4 y 8 puertos

La elección entre cuatro y ocho puertos depende del número de PD, del crecimiento previsto y del equilibrio entre equipos de alta potencia y equipos estándar. Los dos modelos siguientes incluyen dos enlaces SFP y concentran la capacidad de 90 W en los puertos 1 y 2.

Aspecto a comparar	PS2402SFG-I-BT	PS2802SFG-I-BT
Puertos PoE Gigabit	4	8
Puertos SFP	2	2
Compatibilidad en puertos PoE	IEEE 802.3af/at	IEEE 802.3af/at
Puertos con soporte IEEE 802.3bt de hasta 90 W	1 y 2	1 y 2
Escenario habitual	Armario compacto o instalación con pocos PD	Nodo con más cámaras, AP o equipos PoE

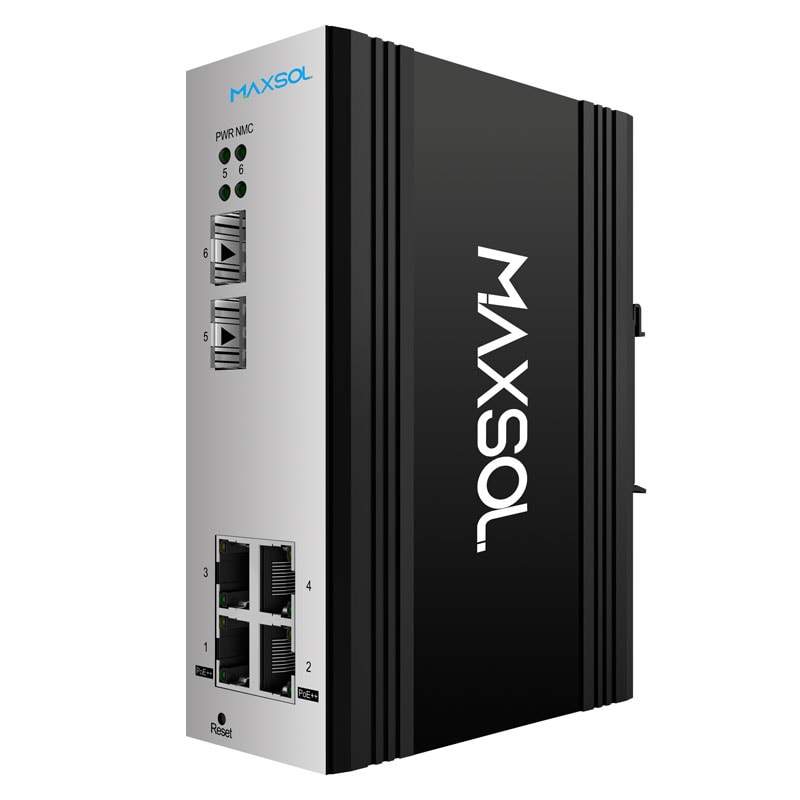

El switch industrial gestionable de 4 puertos Gigabit PoE y 2 SFP PS2402SFG-I-BT puede encajar cuando hay uno o dos dispositivos de muy alta potencia y un número reducido de equipos convencionales. Es una topología razonable para una pequeña caja de comunicaciones, un armario auxiliar o un punto de agregación de campo, siempre que el cálculo de presupuesto confirme la carga simultánea.

El switch industrial gestionable de 8 puertos Gigabit PoE y 2 SFP PS2802SFG-I-BT aporta más puertos de acceso para combinar equipos PoE/PoE+ con dos dispositivos que requieran hasta 90 W en los puertos 1 y 2. La diferencia principal no es solo el número de bocas: permite segmentar mejor los equipos, reservar capacidad para ampliaciones y reducir la necesidad de un segundo switch en el mismo armario.

En ambos casos, “hasta 90 W” debe leerse como límite documentado de los puertos indicados. La potencia que el proyecto puede utilizar a la vez dependerá del presupuesto global y de la alimentación de entrada seleccionada. Antes de comprar, solicite o revise la ficha del modelo para confirmar esos límites en la configuración concreta.

Cuándo merece la pena la gestión

En redes de videovigilancia, enlaces inalámbricos o instalaciones distribuidas, las funciones de gestión facilitan el diagnóstico y la operación. Pueden ser especialmente relevantes si hay VLAN, separación entre tráfico de cámaras y red corporativa, supervisión de enlaces, prioridades de tráfico o necesidad de localizar un puerto con incidencias.

No obstante, la gestión no sustituye a un diseño eléctrico correcto. Un puerto configurado y supervisado seguirá teniendo problemas si el PD supera el presupuesto PoE, el cable tiene pérdidas excesivas o la fuente de alimentación está infradimensionada.

Considere un despliegue industrial no gestionado

En algunas instalaciones se prioriza una red sencilla, con comportamiento previsible y sin necesidad de administración de red desde el switch. Es frecuente en extensiones de campo, armarios dedicados a cámaras o aplicaciones donde la configuración ya está definida y el mantenimiento se centra en inspecciones físicas.

El switch industrial PS1802FE-HIB para carril DIN ofrece ocho puertos Fast Ethernet PoE, un enlace ascendente Gigabit y dos puertos SFP. Su construcción IP40 para carril DIN resulta relevante cuando el montaje se realiza en cuadros o envolventes técnicas. Los puertos 3 a 8 admiten IEEE 802.3af/at, mientras que los puertos 1 y 2 admiten IEEE 802.3af/at/bt hasta 90 W.

Esta asignación obliga a planificar el puerto de cada equipo antes de la instalación. Una cámara o un AP de consumo habitual puede conectarse en los puertos 3 a 8; un dispositivo de alta potencia debe reservarse para el 1 o el 2, tras confirmar su método de alimentación y compatibilidad.

También hay una limitación de arquitectura que conviene considerar: los ocho puertos de acceso son Fast Ethernet. Para muchas cámaras IP puede ser suficiente según el códec, resolución, tasa de bits y número de flujos. Sin embargo, una instalación con equipos que requieran conectividad Gigabit en el puerto de acceso debe evaluarse con un switch Gigabit, no solo por la potencia PoE disponible.

Lista de comprobación antes de instalar

Utilice esta lista antes de cerrar la especificación o tender el cableado:

Inventarie los PD. Anote modelo, estándar PoE, consumo típico, consumo máximo y puerto de red requerido.
Separe equipos normales y de alta potencia. Identifique cuáles requieren PoE, PoE+ o PoE++ y reserve los puertos adecuados.
Calcule la carga simultánea. Sume los máximos previsibles, no los consumos medios, y deje margen para picos y ampliaciones razonables.
Compruebe el presupuesto PoE del switch. Verifique la potencia total disponible, no únicamente el máximo por puerto.
Dimensione la fuente de entrada. Confirme tensión, corriente y potencia útiles para el switch más los PD conectados.
Revise los cuatro pares. Para 802.3bt, asegure continuidad y terminación correcta de todos los conductores.
Elija cable apropiado. Priorice cobre y evite componentes de calidad incierta en enlaces de alta potencia.
Mida los tramos críticos. Los enlaces largos, con empalmes o expuestos a temperaturas elevadas necesitan especial atención.
Planifique los uplinks. Determine si se requiere conexión Gigabit, SFP, fibra o separación lógica del tráfico.
Proteja la instalación. Valore tierra, protección contra sobretensiones, envolvente y condiciones ambientales según el emplazamiento.
Pruebe con carga real. Verifique alimentación y tráfico mientras los PD activan sus funciones de mayor consumo.
Etiquete puertos y presupuesto. Documente qué puertos se han reservado para 90 W y qué carga se espera en cada uno.

Preguntas frecuentes sobre PoE++ de 90 W

¿Un dispositivo PoE normal se puede conectar a un puerto PoE++?

Sí, si ambos equipos implementan correctamente los estándares IEEE compatibles. El switch negocia la alimentación con el PD y no debería aplicar una potencia elevada sin que el dispositivo la solicite. Aun así, revise siempre la compatibilidad indicada por ambos fabricantes.

¿Necesito cable Cat 6 para usar 802.3bt?

La categoría no es el único criterio. Para alta potencia importa que el cable sea de cobre, que los cuatro pares estén operativos, que la longitud sea adecuada y que conectores y latiguillos mantengan baja resistencia. Consulte la recomendación concreta del fabricante del PD y del switch para el tipo de instalación.

¿Puedo alimentar ocho equipos de 90 W con un switch de ocho puertos?

Solo si todos los puertos ofrecen esa potencia y el presupuesto PoE global, la fuente de entrada y el cableado soportan la carga total. En muchos switches, la alta potencia está limitada a puertos específicos, por lo que hay que revisar el mapa de puertos antes de diseñar la instalación.

¿Qué ocurre si se supera el presupuesto PoE?

El comportamiento depende del modelo y su configuración: algunos switches pueden priorizar puertos, negar alimentación a nuevas conexiones o desconectar equipos para proteger la fuente. No diseñe una red contando con ese comportamiento como método de reparto; dimensione la alimentación con margen y confirme la política del equipo elegido.

La decisión entre un switch de 4 u 8 puertos, una solución gestionable o un despliegue industrial más sencillo debe basarse en el número de equipos, su carga máxima, la distancia de cableado, la alimentación disponible y la necesidad de supervisión. Compare los modelos Maxsol enlazados con esos requisitos antes de definir los puertos de alta potencia y el presupuesto PoE de su instalación.
