Cómo elegir un switch PoE con enlace SFP para CCTV

Un switch PoE con uplink SFP para CCTV permite concentrar las cámaras IP alimentadas por Ethernet y transportar el tráfico hacia el armario principal mediante fibra óptica. Es una opción especialmente útil cuando el enlace entre edificios, plantas, garitas, aparcamientos o armarios de campo supera lo razonable para un cableado de cobre o discurre por una zona con interferencias eléctricas.

La elección no depende solo de que el switch tenga un puerto SFP. Hay que dimensionar los puertos PoE, el presupuesto de potencia, la capacidad agregada de las cámaras, el número de enlaces de fibra necesarios y, sobre todo, la compatibilidad entre los módulos SFP, la fibra ya instalada y el equipo del extremo remoto.

Qué hace un uplink SFP en una red CCTV

Un uplink SFP es una ranura destinada a insertar un transceptor óptico extraíble. Al colocar un módulo adecuado, el switch puede enviar y recibir datos mediante fibra óptica en lugar de usar un enlace de cobre convencional.

En una instalación de videovigilancia, el switch PoE suele estar cerca de las cámaras. Sus puertos PoE entregan datos y alimentación a cámaras IP, domos motorizos, puntos de acceso o equipos auxiliares compatibles. El uplink SFP concentra ese tráfico y lo lleva al switch de distribución, al grabador de vídeo en red (NVR), al servidor de gestión o al núcleo de la red.

El papel del SFP es el de enlace ascendente, no el de puerto para alimentar cámaras. No transporta PoE hacia un dispositivo remoto: transporta tráfico Ethernet sobre fibra. Por ello, cada extremo del tendido necesita un equipo con un puerto óptico compatible o un convertidor de medios correctamente dimensionado.

Las ventajas prácticas de usar fibra como backhaul son claras:

• Permite enlazar ubicaciones separadas sin extender innecesariamente el cableado de cobre.
• Aísla eléctricamente los equipos de ambos extremos del tramo óptico.
• Reduce la exposición del enlace de datos a perturbaciones electromagnéticas habituales en entornos industriales, aparcamientos, cuadros eléctricos o zonas próximas a maquinaria.
• Facilita una arquitectura jerárquica: cámaras en el borde, switches PoE de acceso, fibra hacia distribución y grabación centralizada.
• Ayuda a mantener ordenados los armarios de comunicaciones cuando hay varios grupos de cámaras repartidos por una instalación.

No obstante, la fibra no resuelve por sí misma el diseño completo. Un uplink SFP no compensa una potencia PoE insuficiente, un NVR sin capacidad de grabación adecuada, una red saturada o una topología sin tolerancia a fallos.

Backhaul de cobre frente a fibra óptica

El cobre sigue siendo una solución válida para distancias cortas dentro de una misma zona y cuando la infraestructura está bien canalizada. La fibra cobra más sentido cuando el enlace conecta armarios o sectores diferenciados y se quiere evitar depender de un único tramo de Ethernet de cobre para toda la distancia.

Aspecto	Uplink de cobre	Uplink SFP con fibra
Medio de transmisión	Cable Ethernet de pares trenzados	Fibra óptica con transceptores SFP
Alimentación por el enlace	Puede transportar PoE si los equipos lo admiten	No alimenta equipos remotos mediante PoE
Separación eléctrica entre extremos	No	Sí, al ser un tramo óptico
Adecuación habitual	Conexiones locales dentro del mismo armario o zona	Enlaces entre edificios, armarios exteriores o áreas distantes
Elementos que verificar	Categoría y estado del cable, conectores y velocidad	Tipo de fibra, conectores, módulos SFP, velocidad y enlace remoto
Riesgo de diseño frecuente	Superar las limitaciones del cableado o mezclar velocidades	Instalar módulos o latiguillos no compatibles entre sí

En CCTV, el cobre puede ser suficiente entre la cámara y el switch PoE. La fibra suele emplearse entre switches. Esta combinación simplifica el despliegue: el cableado horizontal alimenta las cámaras y la troncal óptica devuelve el tráfico al punto central.

También conviene separar dos cuestiones que a menudo se confunden:

1. La distancia del enlace de datos entre switches. La determina el medio y, en fibra, el conjunto formado por módulo, tipo de fibra, conectores, empalmes y presupuesto óptico.
2. La distancia entre cámara y switch PoE. Depende del modo de alimentación, de la cámara, de la calidad del cableado y de las condiciones de instalación. No debe suponerse que un modo de extensión funciona igual con cualquier cámara o escenario.

Si se va a instalar un switch PoE con uplink SFP para CCTV en una caja exterior o un armario de campo, hay que prever además protección eléctrica, puesta a tierra cuando corresponda, organización de cableado, ventilación y condiciones ambientales acordes con el equipo elegido.

Cuente los uplinks y diseñe la topología

Antes de comparar switches, dibuje la red completa. El error más común es contar solo las cámaras y olvidar las rutas de salida, el crecimiento futuro y el comportamiento deseado ante una avería.

Empiece por los grupos de cámaras

Agrupe las cámaras que terminan físicamente en cada armario, mástil, edificio o zona. Para cada grupo, anote:

• Número actual de cámaras y reserva de puertos.
• Consumo PoE máximo indicado por cada dispositivo.
• Resolución, frecuencia de imagen, códec y modo de grabación.
• Necesidades especiales: PTZ, iluminadores, calefacción, analítica integrada o puntos de acceso.
• Destino del tráfico: NVR local, servidor central, VMS o red de cliente.
• Ruta física disponible para fibra y número de fibras libres.

No sume únicamente el consumo nominal medio. Para elegir la alimentación PoE, use el máximo especificado por cada cámara y compárelo con el presupuesto PoE total del switch. Una cámara PTZ, por ejemplo, puede tener demandas distintas de una cámara fija; el dato relevante es siempre el que declara su fabricante para el modo de funcionamiento previsto.

Decida si necesita uno o dos enlaces ópticos

Un único uplink SFP puede bastar para una rama simple: switch de cámaras hacia el armario principal. Es una topología directa y fácil de mantener, pero el enlace es un punto único de fallo.

Dos uplinks SFP ofrecen más opciones de diseño, pero no equivalen automáticamente a redundancia. Para que exista una ruta alternativa real deben cumplirse varias condiciones:

• Debe haber dos caminos físicos diferenciados cuando el proyecto lo requiera.
• Los equipos de ambos extremos deben admitir la topología planteada.
• La red debe estar configurada para evitar bucles.
• Debe verificarse el comportamiento de recuperación y supervisión antes de la puesta en servicio.

Por ejemplo, un switch con dos uplinks puede dedicar uno al tráfico principal y otro a otra función de interconexión, o participar en una topología con rutas alternativas si toda la red está concebida para ello. No conviene asumir agregación de enlaces, conmutación por error o protocolos concretos si no están documentados para todos los equipos implicados.

Calcule la capacidad de forma agregada

Un enlace Gigabit puede parecer holgado frente a varias cámaras, pero el diseño debe contemplar la suma de todos los flujos, no solo la tasa típica de una cámara. Tenga en cuenta:

• Bitrate configurado y picos por escenas complejas.
• Visualización simultánea de múltiples cámaras.
• Grabación continua o por eventos.
• Tráfico de reproducción y exportación de vídeo.
• Gestión de cámaras, actualizaciones y otros equipos que comparten la red.
• Posible crecimiento de cámaras o aumento de resolución.

La capacidad del uplink debe ser coherente con el tráfico concentrado. Asimismo, el puerto del extremo central, el NVR, el almacenamiento y el switch de distribución deben poder absorber ese flujo. El cuello de botella puede estar fuera del switch PoE de acceso.

Confirme la compatibilidad del módulo, la fibra y la distancia

La ranura SFP no garantiza que cualquier transceptor vaya a establecer enlace. El módulo óptico debe ser compatible con el puerto del switch y con el módulo del extremo remoto, además de ajustarse a la infraestructura de fibra disponible.

Antes de comprar o instalar transceptores, confirme por escrito estos puntos:

1. Velocidad del puerto SFP. Verifique la velocidad Ethernet admitida por la ranura y por el equipo remoto. No mezcle velocidades sin confirmar que ambos extremos las soportan.
2. Tipo de fibra. Determine si el tendido es monomodo o multimodo. No elija el módulo por intuición ni por el color del latiguillo.
3. Número de fibras disponibles. Un enlace dúplex normalmente usa dos fibras; las soluciones que trabajan con una sola fibra requieren módulos diseñados para ese propósito y emparejados correctamente.
4. Conector y adaptadores. Revise los conectores presentes en el panel, las bandejas, los latiguillos y los transceptores. Un adaptador físico no soluciona una incompatibilidad óptica.
5. Longitud total del enlace. Incluya el recorrido real, latiguillos, paneles, fusiones y cualquier tramo adicional. La distancia admisible no se debe estimar solo por el plano.
6. Pérdidas del canal óptico. Considere conectores, empalmes y el estado de la fibra. El presupuesto óptico debe resultar adecuado para el conjunto, con margen de diseño.
7. Parámetros ópticos complementarios. Cuando aplique, confirme la longitud de onda, el tipo de transmisión y la correspondencia exacta entre los módulos de ambos extremos.
8. Compatibilidad declarada por los fabricantes. Consulte la documentación de los switches y de los transceptores. Si el proyecto exige interoperabilidad entre marcas, debe validarse antes del despliegue completo.

Evite elegir un módulo basándose únicamente en una distancia impresa en su etiqueta. Esa cifra no sustituye la comprobación del tipo de fibra, las pérdidas del canal ni la compatibilidad del puerto. Tampoco conviene instalar un módulo sin limpiar conectores y sin inspeccionar la terminación: la suciedad o una mala conexión pueden causar inestabilidad aunque la topología sea correcta.

Compare diseños prácticos de switch

El número de cámaras, la velocidad de acceso requerida y el presupuesto PoE son los primeros criterios para elegir la distribución de puertos. Estos tres diseños permiten comparar configuraciones distintas sin asumir que todos responden al mismo proyecto.

Diseño	Puertos PoE de acceso	Uplinks	Presupuesto PoE	Cuándo evaluarlo
PS1802SFG	8 Gigabit PoE	2 SFP Gigabit	120 W internos	Grupos de hasta ocho dispositivos cuando interesa disponer de dos uplinks SFP Gigabit
PS11602FE	16 Fast Ethernet PoE	2 cobre Gigabit + 1 SFP Gigabit	200 W	Armarios con más cámaras y necesidad de combinar enlaces de cobre Gigabit y fibra
PS12402FE	24 Fast Ethernet PoE	2 cobre Gigabit + 1 SFP Gigabit	300 W	Concentración de un mayor número de cámaras Fast Ethernet con salida óptica Gigabit

Para una instalación compacta con cámaras que necesitan puertos de acceso Gigabit, el switch PoE Gigabit de 8 puertos con 2 uplinks SFP PS1802SFG incorpora ocho puertos Gigabit PoE, dos uplinks SFP Gigabit y una fuente interna de 120 W. Admite IEEE 802.3af/at hasta 30 W por puerto e incluye funciones VLAN, watchdog y modo Extend. Aun así, el consumo total de todos los equipos conectados debe mantenerse dentro del presupuesto PoE disponible; el límite por puerto no significa que ocho equipos puedan consumir simultáneamente su máximo teórico.

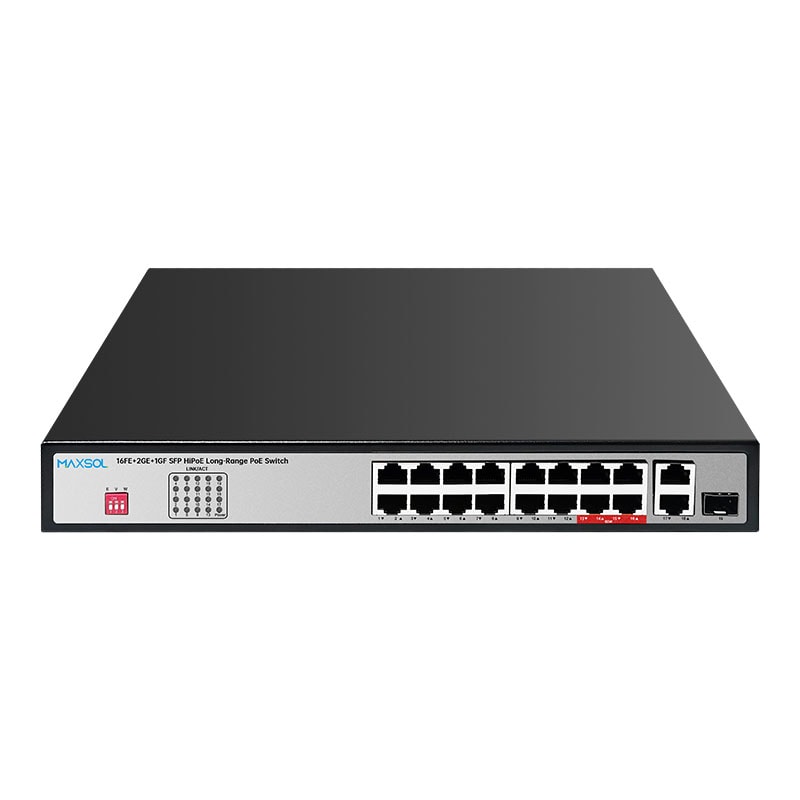

Cuando el diseño necesita dieciséis puertos Fast Ethernet PoE, el switch PS11602FE de 16 puertos PoE con uplink SFP Gigabit dispone de dos uplinks Gigabit de cobre y un uplink SFP Gigabit, con un presupuesto PoE de 200 W. Puede encajar en una arquitectura que usa la fibra como salida hacia distribución y reserva enlaces RJ45 Gigabit para equipos locales, siempre que se confirme la topología deseada.

Para armarios que concentran más cámaras Fast Ethernet, el switch PS12402FE de 24 puertos PoE con uplink SFP Gigabit aporta 24 puertos Fast Ethernet PoE, dos uplinks Gigabit de cobre, un uplink SFP Gigabit y un presupuesto PoE de 300 W. Debe evaluarse tanto la potencia agregada como el volumen de vídeo que se concentrará en su enlace ascendente.

La elección entre puertos Fast Ethernet y Gigabit no debe hacerse solo por el número de puertos. Revise el caudal de cada cámara, la tasa agregada, los equipos que comparten el switch y las necesidades futuras. La velocidad del puerto de cámara, por sí sola, no define la capacidad que necesitará el sistema de grabación ni el enlace de distribución.

Lista de comprobación para desplegar fibra

Use esta lista antes de cerrar el pedido, antes de tender la fibra y durante la puesta en marcha:

• Inventariar cámaras, dispositivos PoE y consumo máximo de cada uno.
• Calcular el presupuesto PoE total con margen para el funcionamiento previsto.
• Contar puertos de acceso, uplinks de cobre y uplinks SFP necesarios hoy y a corto plazo.
• Dibujar los enlaces desde cada switch hasta el NVR, VMS o switch de distribución.
• Identificar los puntos únicos de fallo y decidir si el proyecto requiere rutas alternativas.
• Verificar que la capacidad agregada del uplink, de la red central y de la grabación es suficiente.
• Confirmar si la fibra existente o prevista es monomodo o multimodo.
• Revisar número de fibras, conectores, paneles, empalmes y latiguillos.
• Seleccionar módulos SFP compatibles en ambos extremos, con parámetros ópticos correspondientes.
• Validar la longitud real y las pérdidas estimadas del canal óptico.
• Etiquetar fibras, puertos, cámaras, armarios y rutas de cableado.
• Limpiar e inspeccionar los conectores ópticos antes de conectarlos.
• Probar enlace, estabilidad de vídeo, alimentación PoE y recuperación tras reinicio antes de entregar la instalación.
• Documentar la configuración final, los módulos instalados y los puertos utilizados para facilitar el mantenimiento.

Errores que conviene evitar

No conecte una cámara directamente a una ranura SFP esperando alimentación: el enlace óptico no suministra PoE. Tampoco trate un segundo uplink como una copia de seguridad sin revisar cómo se evita un bucle y qué hacen los equipos ante un corte.

Otro error frecuente es calcular solo por número de puertos. Un switch con puertos libres puede no tener presupuesto PoE suficiente para todas las cámaras previstas. Del mismo modo, disponer de un uplink SFP Gigabit no confirma que el módulo seleccionado, la fibra existente y el puerto remoto sean compatibles.

Por último, no deje la comprobación óptica para el final de la obra. Identificar el tipo de fibra, los conectores y la disponibilidad de hilos al inicio evita cambios costosos en armarios, bandejas y canalizaciones.

Preguntas frecuentes

¿Un uplink SFP es obligatorio para un sistema CCTV?

No. Es recomendable cuando la arquitectura se beneficia de un enlace de fibra, por ejemplo entre armarios separados o en zonas donde se busca aislamiento eléctrico del backhaul. En una instalación pequeña y concentrada, un uplink de cobre puede ser suficiente si el cableado y la distancia son adecuados.

¿Puedo usar cualquier módulo SFP en un switch PoE?

No debe suponerse. Compruebe la velocidad admitida, la compatibilidad declarada por el fabricante del switch, el tipo de fibra, los conectores y las características del módulo remoto. La coincidencia física de la ranura no demuestra compatibilidad completa.

¿Dos puertos SFP hacen la red redundante?

No necesariamente. La redundancia requiere rutas físicas, equipos y configuración de red adecuados. Dos puertos disponibles ofrecen flexibilidad, pero el comportamiento ante fallos debe diseñarse y comprobarse en el conjunto de la instalación.

¿Cómo sé si el presupuesto PoE es suficiente?

Sume la potencia máxima especificada de todas las cámaras y dispositivos que se alimentarán desde el switch. Compare el resultado con el presupuesto PoE total del equipo y deje margen para el funcionamiento real, especialmente si hay cámaras motorizadas, iluminación u otros consumos variables.

Como siguiente paso, compare los modelos Maxsol enlazados con el número de puertos, la carga PoE, la distancia y el tipo de fibra, el entorno de instalación y los requisitos de gestión de su red CCTV.
