CCTV solar en obras: potencia, enlaces y montaje

Un sistema de CCTV solar para obras debe diseñarse como una instalación temporal y móvil, no como una cámara fija a la que simplemente se añade un panel. Para que funcione de forma previsible hay que presupuestar todas las cargas, revisar las sombras que aparecerán durante la construcción, elegir un enlace adaptable y preparar un procedimiento de traslado y nueva puesta en servicio.

La decisión no debe basarse solo en los vatios del panel o en los Wh nominales de la batería. También importan el consumo nocturno, las pérdidas de conversión, la orientación solar, la reserva energética, la protección física, la línea de visión del enlace y la facilidad para desmontar, inventariar y volver a configurar el conjunto.

Definir los requisitos temporales de vigilancia

Antes de seleccionar equipos, conviene convertir el plan de seguridad de la obra en requisitos técnicos. Una instalación destinada a vigilar el acceso principal durante dos semanas no plantea las mismas necesidades que otra que debe desplazarse entre zonas de acopio, estructuras parcialmente terminadas y perímetros cambiantes.

El primer paso es identificar:

Zonas que necesitan cobertura y durante qué fase de la obra.
Número de cámaras activas en cada emplazamiento.
Grabación local, remota o combinada.
Necesidad de vídeo continuo o grabación por eventos.
Resolución, frecuencia de imagen y flujo previsto.
Iluminación infrarroja, focos auxiliares, audio o analítica.
Tiempo durante el que el sistema debe operar sin una recarga solar suficiente.
Frecuencia probable de los traslados.
Ruta de backhaul disponible en cada fase.
Exposición a robos, impactos, polvo, agua y manipulación.
Personas responsables de autorizar y documentar cada cambio.

También hay que distinguir entre los elementos que se desplazarán juntos y los que permanecerán instalados. Un módulo solar, una batería, un convertidor, un radioenlace y una cámara pueden montarse sobre una misma estructura, pero un diseño modular permite sustituir o reubicar una parte sin desmontar todo el puesto.

Una matriz por fases resulta especialmente útil:

Fase temporal	Zona vigilada	Cámaras	Conectividad prevista	Riesgo de nuevas sombras	Próximo traslado
Movimiento de tierras	Acceso y maquinaria	Por definir	Celular o enlace inalámbrico	Bajo al inicio	Al comenzar la estructura
Ejecución de estructura	Acopios y perímetro	Por definir	Enlace inalámbrico si existe visión directa	Alto	Al cerrar fachadas
Acabados	Accesos interiores y exteriores	Por definir	Red temporal, celular o enlace	Variable	Antes de la entrega

Las cantidades deben completarse con los datos reales del proyecto. El objetivo de la tabla no es fijar una arquitectura universal, sino anticipar cuándo cambiarán las necesidades de vigilancia, energía y red.

Presupuestar las cargas de cámaras, radios y visión nocturna

El dimensionamiento empieza por un presupuesto de potencia de 24 horas. Debe incluir todas las cargas alimentadas por el sistema, no solo el consumo nominal de las cámaras durante el día.

Como mínimo, hay que registrar:

Consumo diurno y nocturno de cada cámara.
Incremento al activar infrarrojos, calefacción, desempañado o iluminación.
Consumo del radio, router celular o bridge inalámbrico.
Switch, inyector o convertidor PoE.
Grabador local, almacenamiento o equipos auxiliares.
Pérdidas de los convertidores y del cableado.
Consumo en reposo de los componentes que permanecen siempre conectados.
Margen de diseño para condiciones desfavorables y futuras ampliaciones.

La energía diaria se puede estimar así:

Energía diaria de la carga = potencia media × horas de funcionamiento

Si una carga cambia entre el día y la noche, cada periodo debe calcularse por separado. Después se añaden las pérdidas de conversión y la reserva de diseño. No es correcto aplicar automáticamente a toda la instalación la eficiencia máxima publicada de un componente.

Ejemplo de cálculo con supuestos hipotéticos

Supongamos, únicamente como ejercicio de diseño y no como rendimiento medido de un producto:

Dos cámaras: 7 W cada una durante el día.
Consumo nocturno de cada cámara con infrarrojos: 10 W.
12 horas de funcionamiento diurno y 12 nocturno.
Equipo de comunicaciones y electrónica auxiliar: 8 W continuos.

El consumo hipotético sería:

Cámaras de día: 2 × 7 W × 12 h = 168 Wh.
Cámaras de noche: 2 × 10 W × 12 h = 240 Wh.
Comunicaciones y auxiliares: 8 W × 24 h = 192 Wh.
Total antes de pérdidas y reserva: 600 Wh diarios.

Los 600 Wh no incluyen pérdidas de conversión, cableado, temperatura, envejecimiento, margen de autonomía ni variaciones de uso. Este ejemplo muestra por qué la capacidad nominal de una batería no equivale a la energía realmente entregable a las cargas.

Como referencia de selección, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, controlador MPPT y tres salidas DC de 12 V. RS485 es opcional. Estos datos no permiten prometer una autonomía concreta: deben verificarse los límites de tensión, corriente y potencia fotovoltaica del controlador, las temperaturas admitidas para cargar la batería, las protecciones y la configuración suministrada.

Comprobar la alimentación PoE

Una cámara PoE no debe conectarse a cualquier salida basándose únicamente en que ambos equipos muestran una tensión similar. Hay que confirmar:

Tensión de entrada aceptada por el convertidor.
Tensión de salida necesaria por el dispositivo.
Potencia continua disponible.
Polaridad y asignación de pines.
Caída de tensión en el cable.
Protocolo de alimentación y mecanismo de detección o negociación.
Comportamiento al arrancar simultáneamente todas las cargas.

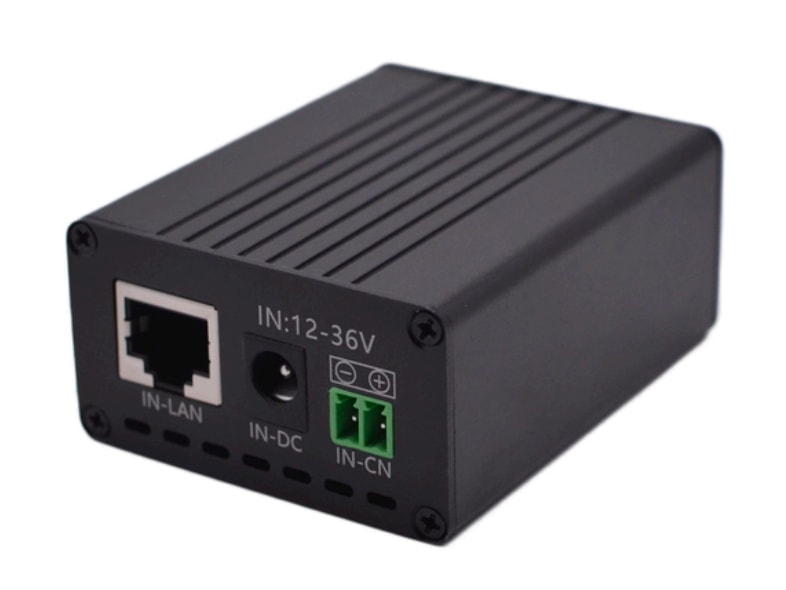

El convertidor Maxsol POE24V de CC a PoE acepta una entrada de 12–36 V CC y proporciona una salida PoE ajustable de 12–57 V, Ethernet Gigabit y pantalla LCD de tensión. La carga continua documentada para conversión de 12 V a 48 V es de hasta 30 W, y la eficiencia de conversión de hasta el 94 % es un valor máximo, no una cifra que deba utilizarse como rendimiento garantizado del sistema.

Los datos disponibles no establecen una detección o negociación normalizada con el dispositivo alimentado. Antes de conectarlo, es imprescindible verificar tensión, polaridad, pinout, protocolo y consumo máximo, incluido el pico de arranque.

Elegir una conectividad adaptable a la obra

La ruta de comunicaciones puede cambiar varias veces durante un proyecto. Una grúa, una nueva planta o una fachada metálica pueden bloquear un enlace que funcionaba correctamente semanas antes. La red temporal debe contemplar alternativas y puntos de reubicación.

Las dos opciones habituales son la conectividad celular y los enlaces inalámbricos hacia un edificio, caseta o nodo con acceso a la red.

Criterio	Conectividad celular	Enlace inalámbrico punto a punto
Dependencia principal	Cobertura y servicio del operador	Línea de visión, interferencias y punto remoto
Facilidad de traslado	Puede ser alta si existe señal adecuada	Requiere realinear y validar el enlace
Infraestructura remota	No necesita un extremo propio cercano	Necesita un segundo punto y conexión aguas arriba
Consumo de energía	Depende del router y de la calidad de señal	Depende de ambos radios y su configuración
Escalabilidad	Debe revisarse el tráfico previsto	Deben revisarse capacidad, canales y topología
Riesgo durante la obra	Variación de señal o congestión	Obstrucción por estructuras y maquinaria
Verificaciones	Cobertura, antena, plan de datos y direccionamiento	Visión directa, zona despejada, interferencias y reglas radioeléctricas

No existe una opción universalmente más económica o fiable. Los costes del servicio celular, el tráfico incluido y las condiciones comerciales varían, mientras que un enlace punto a punto requiere infraestructura en ambos extremos y una alineación válida.

Para una alternativa inalámbrica, el CPE Maxsol CPE295 de 5,8 GHz documenta una antena MIMO direccional 2×2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o 9–48 V CC y un consumo de 6,5 W a plena carga. Las denominaciones comerciales de alcance o velocidad no garantizan la distancia útil ni el caudal de vídeo en una obra concreta. Deben verificarse la línea de visión, las interferencias, la capacidad requerida y las reglas locales aplicables al uso radioeléctrico.

Cuando el trazado vaya a cambiar, es recomendable documentar una opción principal y otra de contingencia. Por ejemplo, puede preverse un radioenlace mientras exista visión directa y conservar la posibilidad de instalar conectividad celular en una fase en la que la estructura bloquee el trayecto.

Planificar un montaje modular y envolventes seguras

El montaje debe permitir trasladar el puesto sin exponer conectores, alterar cableados críticos o perder piezas. Un diseño modular separa las funciones de generación solar, almacenamiento, distribución eléctrica, red y vigilancia.

Una configuración práctica puede dividirse en:

Bastidor o poste con puntos de izado y anclaje definidos.
Módulo fotovoltaico con inclinación ajustable.
Compartimento protegido para batería y controlador.
Caja separada para red, PoE y protecciones.
Cámara y antena con soportes orientables.
Latiguillos identificados y conectores protegidos.
Punto de puesta a tierra o equipotencialidad cuando el diseño lo requiera.
Etiqueta de inventario y esquema simplificado dentro de la envolvente.

La protección contra robo no consiste solo en añadir un candado. Hay que reducir la accesibilidad a tornillos y conectores, evitar cables expuestos a cortes, proteger las fijaciones del panel y colocar la batería de forma que no pueda retirarse rápidamente. El soporte tampoco debe crear una palanca inestable frente al viento o al movimiento de maquinaria cercana.

La elección de cajas y armarios debe considerar entrada de agua y polvo, resistencia mecánica, condensación, ventilación, compatibilidad de prensaestopas, espacio para radios de curvatura y mantenimiento. Para no duplicar una comparación detallada de clasificaciones, puede consultarse la guía sobre IP65, IK10 y envolventes para CCTV exterior.

También conviene separar los criterios de protección ambiental de los de integración. Una caja adecuada para la intemperie puede seguir siendo inapropiada si no deja espacio para disipación, fusibles, borneros, fibra o batería. La guía de cajas exteriores con PoE, fibra, alimentación y batería explica estas decisiones de arquitectura con mayor detalle.

Errores frecuentes en montajes temporales

Fijar el panel en una orientación que no puede corregirse después.
Colocar antena y cámara en el mismo soporte sin considerar interferencias físicas.
Dejar conectores de red o alimentación fuera de la envolvente.
Instalar la batería donde recibe calor directo o carece de protección mecánica.
No reservar longitud de cable para orientar la cámara o el radio.
Mezclar cables sin etiquetar, dificultando el siguiente traslado.
Confiar en una única llave, contraseña o método de acceso.
No registrar la configuración antes de desmontar.

Revisar la exposición solar después de cada traslado

La sombra es una variable dinámica en una obra. Los edificios crecen, aparecen casetas, andamios, grúas, silos y acopios, y cambian las rutas de vehículos. Una ubicación despejada durante la instalación inicial puede quedar parcialmente bloqueada más adelante.

Después de cada traslado —y cuando cambie una estructura próxima— debe repetirse una revisión solar que incluya:

Obstáculos existentes y elementos que se construirán próximamente.
Sombras sobre el panel a distintas horas.
Posibles sombras estrechas de postes, barandillas o cables.
Orientación e inclinación del módulo.
Suciedad, polvo, barro o residuos sobre la superficie.
Riesgo de impactos y acceso para limpieza.
Longitud y sección del cable entre panel, controlador y batería.
Estado de conectores, fijaciones y pasacables.
Tensión y corriente observadas en condiciones conocidas, según permita el equipo.

Una pequeña sombra no debe evaluarse solo por el porcentaje visible de superficie cubierta. Su efecto depende de la configuración eléctrica del módulo y del sistema. Por ello, la inspección visual debe complementarse con las comprobaciones indicadas por el fabricante, sin deducir el rendimiento energético a partir de una fotografía o de la potencia nominal.

También debe revisarse el perfil de carga. Si el puesto trasladado incorpora una segunda cámara, una iluminación nocturna distinta o un radio que transmite con más frecuencia, el cálculo anterior deja de ser válido aunque se mantengan el mismo panel y la misma batería.

Cuándo recalcular el sistema

Es necesario actualizar el presupuesto energético cuando:

Se añade, retira o sustituye una cámara.
Cambia el modo de grabación o la tasa de bits.
Se activa iluminación infrarroja o auxiliar durante más horas.
Se modifica la ruta de comunicaciones.
Aumenta la longitud del cableado.
El equipo opera en condiciones térmicas diferentes.
El panel recibe nuevas sombras.
La batería muestra un comportamiento que requiere diagnóstico.
Se cambia la autonomía mínima exigida por el proyecto.

No debe prometerse funcionamiento continuo basándose exclusivamente en los 120 W de un panel o los 768 Wh nominales de una batería. La producción solar efectiva y la energía utilizable dependen de múltiples condiciones del emplazamiento y de la configuración.

Poner en servicio y entregar el sistema temporal

Cada reubicación debe tratarse como una nueva puesta en servicio, aunque se reutilicen todos los equipos. Transportar un conjunto sin daños visibles no demuestra que mantenga la orientación, la configuración de red, la alimentación correcta ni la cobertura anterior.

Una secuencia de recomisionado práctica es la siguiente:

Inspeccionar el material. Revisar panel, batería, envolvente, fijaciones, juntas, conectores, cables y etiquetas.
Confirmar el inventario. Verificar que no faltan fuentes, fusibles, inyectores, soportes, antenas o accesorios.
Validar la ubicación. Comprobar estabilidad, riesgo de impacto, acceso no autorizado y exposición solar.
Medir antes de conectar. Confirmar tensión, polaridad y continuidad conforme al procedimiento del equipo.
Arrancar por etapas. Energizar primero la distribución y después incorporar las cargas individualmente.
Verificar PoE. Confirmar tensión, pinout, protocolo y potencia antes de conectar cámaras o radios.
Restablecer el backhaul. Realinear el enlace inalámbrico o validar la conectividad celular y su estabilidad.
Comprobar el vídeo. Revisar imagen diurna, visión nocturna, enfoque, encuadre, marcas de tiempo y grabación.
Probar eventos y alarmas. Verificar detección, notificaciones y recuperación tras pérdida de red o energía.
Registrar valores y configuración. Guardar fotografías, orientación, direcciones, versiones, credenciales custodiadas y resultados de las pruebas.
Actualizar el plano temporal. Reflejar la nueva ubicación, ruta de red, zona vigilada y siguiente traslado previsto.
Formalizar la entrega. Indicar responsables, límites del sistema, tareas de inspección y método de escalado de incidencias.

La documentación de entrega debería especificar qué parámetros deben revisarse a diario o semanalmente, quién puede cambiar la orientación y qué modificaciones obligan a recalcular la energía. También conviene dejar claro que desplazar el panel, añadir una cámara o sustituir un radio no es un cambio menor si altera la carga o la captación solar.

Lista final para seleccionar la solución

Antes de aprobar un CCTV solar para una obra temporal, confirme:

Potencia diurna, nocturna y de arranque de todas las cargas.
Energía diaria estimada con pérdidas y reserva.
Capacidad nominal y energía realmente utilizable de la batería.
Límites eléctricos y térmicos del controlador y de la batería.
Compatibilidad de tensión, polaridad, pinout y protocolo PoE.
Número de puertos y capacidad de red necesarios.
Línea de visión y posible evolución de los obstáculos.
Alternativa de conectividad si cambia el backhaul.
Protección frente a agua, polvo, impactos, manipulación y robo.
Facilidad de desmontaje, inventario y transporte.
Procedimiento de recomisionado después de cada traslado.
Documentación y responsabilidades de mantenimiento.

Los equipos enlazados son ejemplos de selección y no constituyen un conjunto cuya compatibilidad haya sido probada. Como siguiente paso, compare las fichas y configuraciones actuales de los modelos Maxsol con el número de puertos, las cargas, la distancia del enlace, la alimentación disponible, el entorno de instalación y las necesidades de gestión de su proyecto.
