Cómo dimensionar paneles, batería y regulador MPPT

El cálculo de panel solar, batería, MPPT y carga debe seguir un orden: primero se determina el consumo diario y la potencia máxima; después, la batería necesaria para la autonomía prevista; a continuación, el campo fotovoltaico para el mes de diseño; y, por último, se comprueba que el regulador admite la tensión, la corriente y la potencia resultantes.

No basta con combinar componentes que tengan valores nominales parecidos. La instalación solo estará coordinada si puede alimentar la carga, recuperar la energía consumida y mantenerse dentro de los límites eléctricos y térmicos de paneles, batería, MPPT, cableado y equipos conectados. Los cálculos siguientes son ejemplos transparentes, no promesas de autonomía: deben completarse con datos solares del emplazamiento y fichas técnicas vigentes.

Crear la hoja de cargas y energía diaria

La hoja de cálculo debe separar tres magnitudes que a menudo se confunden:

Potencia continua, en vatios, para saber qué demanda existe en cada momento.
Potencia punta o de arranque, para comprobar salidas, protecciones y cableado.
Energía diaria, en Wh/día, que determina el tamaño de batería y paneles.

Para cada dispositivo, anote su potencia real, las unidades instaladas y las horas de funcionamiento. Si una cámara, radio o iluminador cambia de consumo durante el día, conviene dividirlo en varios estados.

La fórmula básica es:

Energía diaria (Wh/día) = potencia (W) × unidades × horas/día

Una hoja hipotética para un pequeño emplazamiento de videovigilancia podría ser:

Carga	Unidades	Potencia por unidad	Uso diario	Energía
Cámaras IP	2	7 W	24 h	336 Wh
Radio o enlace inalámbrico	1	9 W	24 h	216 Wh
Equipo de red	1	12 W	24 h	288 Wh
Total de cargas				840 Wh/día

Este ejemplo tendría una potencia continua aproximada de 35 W. Sin embargo, todavía no contempla pérdidas en cables, conversores DC-DC, fuentes PoE ni electrónica de control.

Si se utiliza provisionalmente un 15 % para pérdidas y consumos auxiliares:

Energía de diseño = 840 × 1,15 = 966 Wh/día

Ese porcentaje no debe convertirse en una regla universal. Es preferible calcular cada conversión con su curva de rendimiento y medir el consumo del sistema completo cuando sea posible.

Datos que no deben faltar

Además de la media diaria, registre:

Potencia máxima simultánea.
Picos de arranque y duración de esos picos.
Consumo nocturno frente a consumo diurno.
Activación de infrarrojos, calefactores o ventiladores.
Pérdidas de switches PoE, inyectores y convertidores.
Rango de tensión admitido por cada carga.
Longitud y sección de los cables.
Posibles ampliaciones futuras.

En instalaciones CCTV, el consumo nocturno puede ser superior al diurno porque se activan iluminadores infrarrojos. Para desarrollar este inventario con más detalle puede consultarse la guía sobre dimensionamiento de un sistema solar aislado para CCTV.

Dimensionar la batería según la autonomía prevista

La batería debe cubrir la energía consumida durante el periodo sin producción solar previsto, pero su capacidad nominal no equivale a la energía que llegará a las cargas.

Una fórmula de planificación es:

Capacidad nominal de batería (Wh) = energía diaria × días de autonomía ÷ factores utilizables

Los factores utilizables pueden incluir:

Profundidad de descarga adoptada para el diseño.
Rendimiento de descarga y conversión.
Reducción de capacidad a baja temperatura.
Margen por envejecimiento.
Reserva operativa antes del corte de baja tensión.

Supongamos que el ejemplo anterior necesita dos días de autonomía y que se adoptan, solo como hipótesis, estos factores:

Fracción de descarga de diseño: 0,80.
Factor de temperatura: 0,90.
Margen por envejecimiento o reserva: 0,85.

El cálculo sería:

Capacidad nominal = 966 × 2 ÷ (0,80 × 0,90 × 0,85) = 3.157 Wh aproximadamente

Para convertir energía en capacidad eléctrica:

Capacidad (Ah) = energía nominal (Wh) ÷ tensión nominal (V)

En un sistema nominal de 12,8 V:

3.157 ÷ 12,8 = 247 Ah aproximadamente

Este resultado no prescribe una batería concreta. Cambiar la autonomía, la temperatura mínima, la profundidad de descarga o la estrategia de reserva puede modificarlo de forma considerable.

Comprobar algo más que Wh y Ah

La batería también debe admitir:

La corriente máxima continua de la carga.
Los picos de arranque.
La corriente de carga procedente del MPPT.
La tensión de carga configurada.
Las temperaturas previstas durante carga y descarga.
Los límites y modos de recuperación de su sistema de protección.
La conexión en serie o paralelo, si el fabricante la autoriza.

En LiFePO4, la tensión se mantiene relativamente estable durante buena parte de la descarga. Por ello, una lectura puntual de tensión no siempre ofrece una estimación precisa del estado de carga. Además, si el sistema de protección desconecta la batería antes que el regulador o las cargas, el comportamiento posterior debe estar previsto.

Estimar la energía fotovoltaica del mes de diseño

Los paneles no se dimensionan a partir de la irradiación media anual. Para una instalación aislada, debe utilizarse el mes crítico de funcionamiento, normalmente aquel que combine menor recurso solar, mayores sombras y mayor consumo.

El dato de entrada debe ser la irradiación solar sobre el plano de los módulos, expresada de forma práctica como horas solares pico. Tiene que corresponder a:

La ubicación real.
La inclinación y orientación previstas.
El mes de diseño.
Las sombras del horizonte y de objetos próximos.
La configuración física del campo fotovoltaico.

Una estimación inicial puede hacerse con:

Potencia FV (W) = energía diaria (Wh/día) ÷ [horas solares pico × rendimiento global]

Si se adoptan hipotéticamente 2,5 horas solares pico y un rendimiento global de 0,70:

Potencia FV = 966 ÷ (2,5 × 0,70) = 552 W aproximadamente

Las 2,5 horas del ejemplo no representan toda España ni deben aplicarse sin verificación. La irradiación de diseño varía con el lugar, la época, la inclinación y el entorno.

El rendimiento global puede integrar, sin ocultarlas, pérdidas por:

Temperatura de los módulos.
Suciedad y desajuste entre paneles.
Cableado.
Conversión MPPT.
Carga de la batería.
Orientación no óptima.
Sombras parciales.
Tolerancias y degradación prevista.

Incluir la recuperación de la batería

Cubrir el consumo diario no garantiza recuperar una descarga acumulada. Si la batería ha aportado 966 Wh adicionales durante un día sin sol y se quiere reponer esa energía en dos jornadas, la producción diaria objetivo sería:

Energía objetivo = 966 + (966 ÷ 2) = 1.449 Wh/día

Con las mismas hipótesis:

Potencia FV = 1.449 ÷ (2,5 × 0,70) = 828 W aproximadamente

Este segundo cálculo explica por qué una batería grande combinada con pocos paneles puede ofrecer reserva inicial, pero tardar demasiado en recuperarse. El criterio de diseño debe fijar explícitamente cuántos días se permiten para la recarga y qué consumo seguirá activo durante ese periodo.

Comprobar los límites de tensión, corriente y potencia del MPPT

Un regulador MPPT debe superar varias verificaciones independientes. No es suficiente que su potencia anunciada coincida aproximadamente con la potencia de los paneles.

Tensión de circuito abierto con frío

La tensión de circuito abierto, o Voc, aumenta cuando baja la temperatura de las células. El número máximo de módulos en serie debe comprobarse con la temperatura mínima de diseño, no solo con las condiciones STC de la ficha técnica.

Cuando el fabricante proporciona un coeficiente de temperatura de Voc, puede usarse una expresión como:

Voc en frío = Voc STC × [1 + |coeficiente| × (25 − temperatura mínima de célula)]

Después:

Voc total de la serie = Voc en frío de un módulo × módulos en serie

El resultado debe mantenerse por debajo de la tensión FV máxima admitida por el MPPT, incluyendo el margen requerido por su documentación. La temperatura mínima de la célula no siempre coincide exactamente con la temperatura ambiente, por lo que debe seguirse el método indicado por el fabricante o por el criterio técnico aplicable al proyecto.

Corriente del campo fotovoltaico

En conexiones en paralelo, las corrientes de los ramales se suman:

Isc total = Isc de un ramal × número de ramales en paralelo

Hay que contrastar este valor, con el factor de diseño correspondiente, con:

Corriente máxima de entrada FV.
Corriente de cortocircuito admisible.
Limitaciones de conectores, protecciones y cableado.
Número máximo de ramales permitidos.

La tensión se suma en serie; la corriente, en paralelo. Confundir ambas reglas puede dejar el MPPT fuera de sus límites aunque la potencia total parezca correcta.

Corriente de carga hacia la batería

La corriente de salida aproximada del regulador puede estimarse así:

Corriente de carga ≈ potencia FV × rendimiento MPPT ÷ tensión de carga

Por ejemplo, para 600 W, un rendimiento hipotético de 0,95 y una tensión de carga de 14,2 V:

600 × 0,95 ÷ 14,2 = 40,1 A aproximadamente

El controlador debe admitir esa corriente, pero también la batería. Debe verificarse la corriente máxima de carga continua autorizada, especialmente si existen otras fuentes de carga simultáneas.

Límite de potencia

Algunos controladores aceptan una potencia FV superior a la que pueden convertir, aplicando recorte en determinadas condiciones. Otros establecen límites estrictos que no deben superarse. No debe suponerse que cualquier sobredimensionamiento es válido: hay que comprobar la potencia máxima para la tensión de batería utilizada y las condiciones de garantía y funcionamiento de la ficha vigente.

Para entender las diferencias de arquitectura y por qué un MPPT puede aprovechar mejor determinadas configuraciones de paneles, consulte la comparación entre reguladores solares MPPT y PWM para exterior.

Coordinar la carga de la batería y las salidas de consumo

La tensión nominal del sistema no describe todo su rango de funcionamiento. Una batería nominal de 12,8 V trabaja a distintas tensiones durante carga, reposo y descarga. Cada carga conectada debe tolerar ese intervalo o incorporar una conversión adecuada.

Elemento	Comprobación necesaria	Riesgo si se omite
Batería	Perfil y corriente de carga compatibles	Desconexión, carga incompleta o estrés eléctrico
MPPT	Tensiones de absorción, flotación y corte configurables	Perfil inadecuado para la batería
Salida de carga	Corriente continua y pico admitidos	Disparo o daño de la salida
Equipos DC	Rango real de tensión de entrada	Reinicios o sobretensión
Convertidor PoE o DC-DC	Potencia de entrada, salida y rendimiento	Déficit energético no contabilizado
Cableado	Caída de tensión, sección y longitud	Pérdidas, calentamiento o fallos intermitentes
Protecciones	Tensión DC, corriente y poder de corte adecuados	Protección ineficaz

Las salidas de consumo de un regulador no siempre pueden alimentar directamente toda la instalación. Deben comprobarse su corriente continua, picos permitidos, lógica de desconexión por baja tensión y temporización. Si las cargas se conectan directamente a la batería mediante un cuadro protegido, también hay que asegurar que el sistema conserva una desconexión controlada antes de alcanzar límites no deseados.

El cálculo de caída de tensión puede expresarse como:

Caída de tensión (%) = caída en el cable (V) ÷ tensión de trabajo (V) × 100

En sistemas de 12 V, una misma caída absoluta representa un porcentaje mayor que en sistemas de tensión superior. Por eso, las distancias largas pueden exigir más sección, elevar la tensión de distribución o acercar la conversión a la carga.

Ejemplos documentados de sistemas integrados

Maxsol documenta dos configuraciones que pueden servir como referencias comerciales, no como combinaciones de componentes intercambiables ni como promesas de autonomía:

Sistema documentado	Configuración indicada

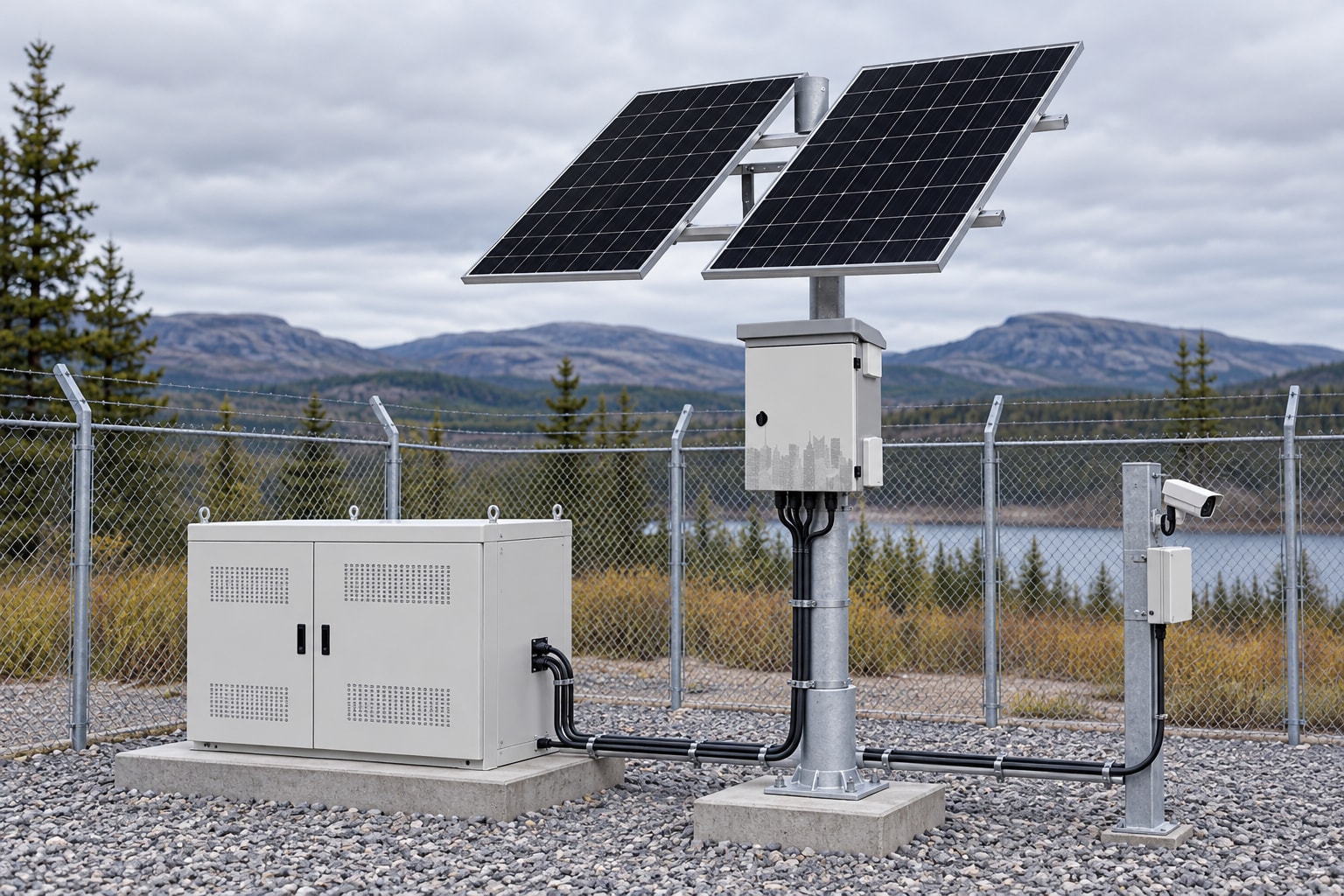

Sistema solar Maxsol CS12060 de 120 W y 768 Wh	Panel monocristalino de 120 W, batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, control MPPT y tres salidas DC12V
Sistema solar Maxsol CS400150 de 400 W y 1.920 Wh	Dos módulos de 200 W, batería LiFePO4 de 12,8 V y 150 Ah —1.920 Wh nominales—, control MPPT y cuatro salidas DC12V

Antes de relacionar cualquiera de estos sistemas con una carga concreta, hay que verificar la configuración suministrada del controlador, la Voc y los límites de corriente FV, el perfil de carga de la batería, las temperaturas permitidas de carga y las protecciones. Los Wh nominales de la batería no son energía útil entregada: la autonomía y la recuperación dependen de la carga verificada, la radiación, las pérdidas y las condiciones del emplazamiento.

Someter a prueba y documentar el diseño final

La última fase consiste en recalcular el sistema bajo condiciones desfavorables razonables. Una única fila con valores medios no es suficiente para decidir una instalación aislada.

Conviene probar, como mínimo, estos escenarios:

Día normal del mes de diseño: consumo y radiación previstos.
Noche de máximo consumo: infrarrojos, radios y equipos auxiliares activos.
Periodo sin sol: autonomía hasta el límite de descarga adoptado.
Recuperación posterior: consumo activo mientras se recarga la batería.
Mañana fría y despejada: máxima Voc del campo fotovoltaico.
Módulos calientes: menor tensión de trabajo y posible reducción de potencia.
Carga máxima simultánea: corriente continua y caída de tensión.
Arranque de equipos: picos y respuesta de las salidas DC.
Sombra parcial o suciedad: reducción de producción y desequilibrios.
Fin de vida de diseño: capacidad reducida y márgenes aún suficientes.

Errores frecuentes que debe detectar la revisión

Utilizar potencia en W como si fuera energía en Wh.
Dimensionar con irradiación anual en vez del peor mes operativo.
Tomar todos los Wh nominales de la batería como utilizables.
Añadir días de batería sin comprobar el tiempo de recarga.
Calcular la Voc solo a 25 °C.
Comprobar la potencia del MPPT, pero no su corriente ni tensión.
Ignorar consumos nocturnos variables.
No incluir pérdidas PoE, DC-DC y de cableado.
Alimentar cargas desde una salida sin verificar sus picos.
Suponer que «12 V» significa una tensión fija.
Mezclar fichas técnicas de versiones o configuraciones distintas.

Qué debe contener el expediente de cálculo

El documento final debería conservar:

Inventario de cargas y perfiles horarios.
Potencia continua y de arranque.
Energía diaria de diseño.
Días de autonomía y factores adoptados.
Capacidad nominal y utilizable de batería.
Fuente y mes de los datos solares.
Potencia, orientación y configuración serie-paralelo de los paneles.
Voc corregida por frío e Isc total.
Corriente máxima de carga.
Límites y ajustes del MPPT.
Rangos de tensión de las cargas.
Secciones, distancias, caídas de tensión y protecciones.
Hipótesis de temperatura, suciedad, sombra y envejecimiento.
Tiempo objetivo de recuperación después de una descarga.
Referencias exactas de las fichas técnicas utilizadas.

Como siguiente paso, compare los dos modelos Maxsol enlazados con el número de puertos o salidas requerido, la carga medida, las distancias de cableado, la potencia diaria, el entorno y, cuando haya equipos de red, sus necesidades de gestión. Después, valide cada límite eléctrico con la configuración y las fichas técnicas actuales antes de cerrar el diseño.
