Cámaras solares para fincas, aparcamientos y zonas remotas

Las cámaras de seguridad alimentadas por energía solar pueden resolver la vigilancia de puntos sin red eléctrica, pero una finca, un aparcamiento y una instalación remota no plantean el mismo problema. En las fincas suelen dominar la dispersión y las sombras estacionales; en los aparcamientos, la geometría de cobertura y el montaje; y en los emplazamientos remotos, la autonomía y el coste de cada visita técnica.

La selección debe partir del consumo medido de cámaras, radios y equipos auxiliares, además de la distancia de transmisión, la radiación disponible, las pérdidas del sistema y las condiciones ambientales. Los sistemas solares y equipos inalámbricos enlazados en este artículo proporcionan alimentación o conectividad: no realizan las funciones de captación, análisis o grabación de imagen de una cámara.

Lindes de fincas y edificios agrícolas

La vigilancia de una explotación agrícola puede abarcar accesos, naves, depósitos, maquinaria, vallados y caminos internos. Intentar cubrirlo todo desde un único punto suele dejar ángulos muertos o exigir una resolución de imagen que la cámara elegida quizá no pueda proporcionar.

Conviene dividir el proyecto en zonas con objetivos concretos:

• Accesos principales: identificación del paso de vehículos o personas.
• Lindes y caminos: detección de movimiento o supervisión general.
• Naves y almacenes: control de puertas y áreas de carga.
• Equipos aislados: vigilancia de bombas, depósitos o cuadros técnicos.

Esta clasificación influye directamente en el consumo. Una cámara fija puede requerir menos energía que una unidad motorizada, calefactada o equipada con iluminación auxiliar, pero el dato válido debe obtenerse de su ficha técnica y, preferiblemente, de una medición en los modos reales de funcionamiento.

Sombra y orientación en entornos agrícolas

Árboles, setos, silos, cubiertas y crecimiento estacional de la vegetación pueden reducir la captación solar. Una ubicación despejada en invierno no garantiza que siga libre de sombra cuando cambia el follaje o se almacenan materiales junto al poste.

El punto con mejor vista para la cámara tampoco tiene por qué ser el mejor para el panel. Si se separan ambos componentes, deben calcularse la longitud del cable, la caída de tensión, su protección mecánica y las pérdidas adicionales. También hay que evitar que la cámara o su soporte proyecten sombra sobre el módulo solar.

Conectividad a través de parcelas amplias

Cuando no existe cableado entre los edificios, un enlace inalámbrico puede transportar el tráfico hacia un grabador o una red central. Sin embargo, la distancia comercial indicada para un equipo no representa automáticamente el alcance útil de cada instalación.

Árboles, desniveles, estructuras metálicas e interferencias pueden degradar el enlace. Antes de especificarlo deben revisarse la línea de visión, la zona de Fresnel, el espectro disponible, la altura de montaje y las normas radioeléctricas aplicables.

Entradas y zonas abiertas de aparcamiento

En un aparcamiento, el primer paso es separar dos necesidades que a menudo se confunden: observar el conjunto del recinto y obtener imágenes útiles en los puntos de entrada o salida. Una cámara panorámica colocada para cubrir muchas plazas no necesariamente proporcionará el detalle requerido en una barrera o carril.

La planificación debería distinguir entre:

• carriles de acceso y salida;
• zonas de circulación;
• plazas y pasillos peatonales;
• perímetro exterior;
• puntos de pago, carga o servicio, cuando existan.

Esta división permite asignar a cada cámara una escena y una finalidad, en lugar de aumentar indiscriminadamente el número de unidades.

Montaje en columnas y estructuras existentes

Las columnas pueden ofrecer altura y un campo visual abierto, pero también presentan limitaciones. Es necesario comprobar su capacidad para alojar el panel, la caja, el sistema de batería, el equipo de red y el soporte de la cámara sin comprometer la estabilidad o el acceso seguro.

La posición debe minimizar:

• vibraciones causadas por viento o tráfico;
• deslumbramientos y contraluces;
• sombras de árboles, edificios o luminarias;
• riesgo de impacto de vehículos;
• acceso no autorizado al cableado y a las cajas;
• dificultad para limpiar el panel o sustituir componentes.

La protección frente al agua y al polvo no equivale a resistencia frente a impactos. Para valorar correctamente ambos conceptos, resulta útil revisar la diferencia entre protección IP y resistencia IK en cajas CCTV exteriores. La clasificación adecuada debe confirmarse para cada equipo y para el conjunto instalado, incluidos prensaestopas, conectores y entradas de cable.

Red local o enlace inalámbrico

Un aparcamiento próximo a un edificio puede enlazarse mediante Ethernet, fibra o una red inalámbrica. La elección depende de la distancia, las canalizaciones existentes, la disponibilidad de puertos y la posibilidad de mantener una línea de visión estable.

Si se utiliza radio, hay que considerar que los vehículos altos, la vegetación o futuras construcciones pueden modificar el trayecto. El diseño tampoco debe basarse únicamente en la velocidad nominal del equipo: el tráfico útil para vídeo dependerá de la interferencia, el ancho de canal, la calidad de señal, la carga de la red y la configuración de las cámaras.

Instalaciones remotas con acceso de mantenimiento limitado

En depósitos, estaciones de bombeo, instalaciones técnicas o recintos sin presencia habitual, la prioridad no es solo que el sistema funcione en un día favorable. Debe poder recuperarse de periodos de baja generación, cortes por protección, fallos de red o reinicios de los equipos sin exigir visitas constantes.

Cuando el acceso es difícil, conviene reducir el número de elementos vulnerables y documentar cómo se comporta cada uno ante:

• tensión de alimentación baja;
• desconexión y reconexión de la batería;
• pérdida temporal del enlace;
• reinicio del controlador o del equipo de comunicaciones;
• temperaturas fuera del rango de carga permitido;
• acumulación de suciedad o sombra sobre el panel.

La energía nominal de una batería no es energía íntegramente aprovechable en la carga. Intervienen el umbral de protección, las pérdidas de conversión y cableado, la temperatura, el consumo del controlador y el margen de reserva definido para el proyecto. Por ello, una capacidad expresada en Wh no constituye por sí sola una garantía de autonomía ni de funcionamiento continuo.

Diseñar para diagnosticar antes de desplazarse

La monitorización puede ayudar a distinguir un fallo de alimentación de un problema de radio o de cámara. No obstante, las funciones disponibles dependen de la configuración suministrada. Por ejemplo, una interfaz de comunicaciones opcional no debe darse por incluida sin comprobar la ficha y el pedido.

El traspaso del proyecto al responsable de mantenimiento debería indicar qué valores pueden consultarse de forma remota, qué alarmas existen y qué acciones requieren presencia física. También es importante definir quién conserva las credenciales, las copias de configuración y el inventario de repuestos.

Comparativa de alimentación, conectividad y montaje

La siguiente matriz resume diferencias prácticas. Describe escenarios hipotéticos de diseño, no instalaciones reales ni resultados medidos de productos.

Criterio	Finca y edificios agrícolas	Entrada o zona abierta de aparcamiento	Instalación remota
Cobertura habitual	Puntos dispersos, lindes, caminos y edificios separados	Carriles definidos y áreas abiertas con varias direcciones de movimiento	Uno o pocos activos críticos en una ubicación aislada
Riesgo de sombra	Alto por vegetación, silos, cubiertas y cambios estacionales	Variable por edificios, árboles, columnas y otros equipos	Depende de la topografía y de estructuras técnicas cercanas
Montaje	Fachadas, postes, vallados o estructuras independientes	Columnas, marquesinas, fachadas o postes protegidos frente a impactos	Mástiles o estructuras técnicas con acceso restringido
Conectividad	Enlaces entre parcelas o edificios; posibles obstáculos vegetales	Red del edificio, canalización o enlace inalámbrico relativamente concentrado	Radio de larga distancia, red móvil u otra conexión disponible en el emplazamiento
Prioridad energética	Equilibrar varios nodos con consumos posiblemente distintos	Soportar cámaras y comunicaciones sin perjudicar la geometría del recinto	Maximizar margen operativo y recuperación tras periodos de baja generación
Acceso de servicio	Generalmente posible, aunque puede requerir recorrer grandes distancias	Normalmente sencillo, pero condicionado por tráfico y seguridad del recinto	Escaso, caro o condicionado por permisos y desplazamiento
Error frecuente	Ignorar sombras estacionales o intentar cubrir demasiada superficie desde un punto	Confundir visión general con detalle útil en entradas	Dimensionar solo para el consumo medio y omitir pérdidas, reserva y recuperación
Prueba clave	Revisar cada trayecto inalámbrico y cada ventana solar	Validar escenas, altura, contraluz y protección contra impactos	Simular pérdida de alimentación o enlace y comprobar la recuperación automática

La autonomía necesaria tampoco debe expresarse como un número genérico de días. Debe establecerse según la criticidad del emplazamiento, las condiciones solares de diseño, el consumo nocturno, las pérdidas y el tiempo máximo aceptable hasta una intervención.

Selección de componentes según requisitos medidos

El dimensionamiento debe comenzar por una tabla de cargas, no por la potencia del panel o el nombre comercial de un kit. Para cada equipo hay que registrar tensión, consumo típico, consumo máximo, horas de funcionamiento, corriente de arranque si procede y comportamiento en diferentes modos.

Como referencia metodológica, la guía para dimensionar un sistema solar aislado destinado a CCTV explica cómo relacionar consumo, generación, batería y margen de diseño.

Ejemplo hipotético de presupuesto energético

Supongamos, únicamente como ejercicio de cálculo y no como rendimiento medido, un nodo compuesto por:

• cámara: 8 W de consumo asumido;
• radio: 6,5 W a plena carga;
• equipos auxiliares: 2 W asumidos.

La carga continua hipotética sería de 16,5 W y el consumo diario teórico:

16,5 W × 24 h = 396 Wh al día

A este valor todavía habría que añadir pérdidas de cableado y conversión, consumo del controlador, variaciones de la cámara, temperatura y margen de reserva. Tampoco indica cuánta energía solar se recuperará cada día. Es imprescindible sustituir los consumos asumidos por mediciones o datos confirmados de los equipos finalmente seleccionados.

Sistemas solares como ejemplos de selección

Para cargas moderadas, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, control MPPT y tres salidas DC de 12 V. La interfaz RS485 es opcional.

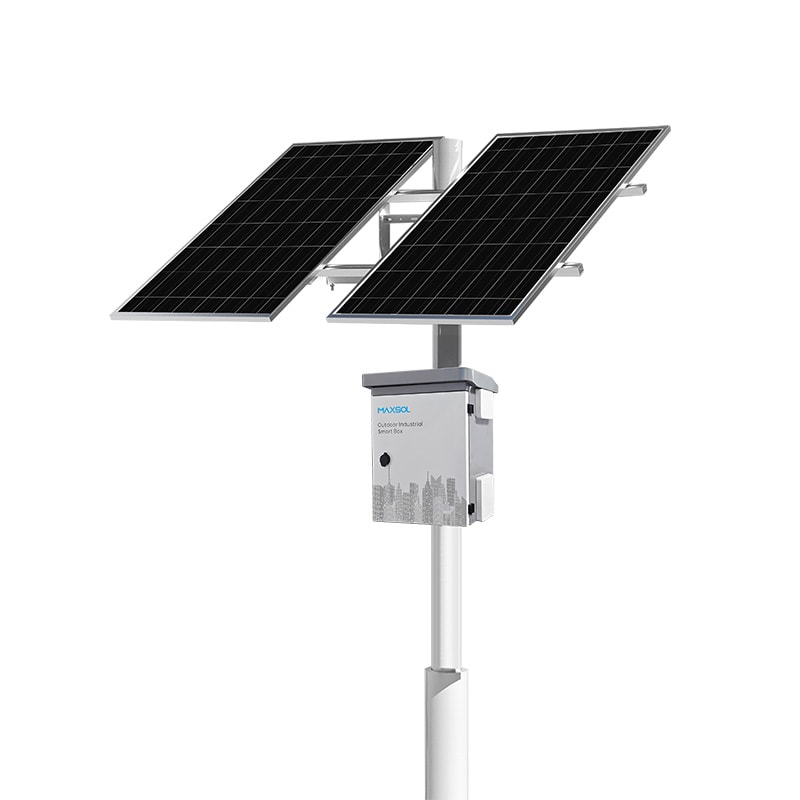

Cuando el presupuesto energético, el margen de recuperación o el número de cargas sea mayor, el sistema solar Maxsol CS400150 de 400 W y 1920 Wh documenta dos módulos de 200 W, una batería LiFePO4 de 12,8 V y 150 Ah —1920 Wh nominales—, control MPPT y cuatro salidas DC de 12 V.

Estas capacidades nominales no permiten prometer una autonomía concreta. Para cada configuración hay que confirmar en la ficha vigente:

• límites de tensión, corriente y potencia fotovoltaica del controlador;
• corriente admisible en cada salida y en el conjunto;
• temperaturas permitidas para la carga de la batería;
• protecciones incluidas y umbrales de desconexión;
• conectores, polaridad y secciones de cable;
• configuración suministrada y opciones realmente incorporadas.

Conectividad inalámbrica

El CPE inalámbrico Maxsol CPE295 de 5,8 GHz documenta una antena direccional MIMO 2×2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o entrada DC de 9-48 V y un consumo de 6,5 W a plena carga.

La distancia indicada en una gama de producto no garantiza el alcance ni el caudal útil de una instalación concreta. Deben validarse la línea de visión, la zona de Fresnel, las interferencias, la alineación, el ancho de banda requerido y las normas radioeléctricas locales.

Tampoco debe asumirse que el CPE, un sistema solar y una cámara forman un conjunto compatible por aparecer en el mismo proyecto. Hay que verificar por separado tensión, polaridad, modo PoE, conectores, consumo máximo, número de puertos y condiciones ambientales.

Documento de entrega de requisitos

Antes de comprar equipos, el integrador debería entregar una ficha por ubicación que incluya:

1. Objetivo de vigilancia: escena, distancia y detalle requerido.
2. Carga eléctrica: consumo típico y máximo de cada componente.
3. Perfil de uso: funcionamiento permanente o activado por eventos.
4. Recurso solar evaluado: orientación, inclinación y obstáculos observados.
5. Reserva requerida: periodo operativo objetivo y criterio de recuperación.
6. Red: caudal estimado, latencia admisible y destino de la grabación.
7. Trayecto inalámbrico: coordenadas, alturas, línea de visión e interferencias.
8. Montaje: estructura, accesibilidad, riesgo de impacto y recorrido de cables.
9. Ambiente: temperaturas previstas, polvo, humedad y exposición física.
10. Mantenimiento: frecuencia viable, acceso, herramientas y repuestos.
11. Gestión: responsables, credenciales, alertas y copias de configuración.
12. Criterios de aceptación: mediciones y resultados que deben quedar registrados.

Este documento evita seleccionar un sistema por una única cifra, como vatios de panel, Wh de batería o distancia comercial del radio.

Plan de mantenimiento y comprobaciones de aceptación

La puesta en marcha debe cerrar el proyecto con datos reproducibles. Fotografías del montaje, configuraciones, mediciones y planos simplifican futuras intervenciones y permiten detectar degradaciones respecto al estado inicial.

Comprobaciones antes de aceptar la instalación

• Confirmar que cada cámara cubre la escena definida, tanto de día como en las condiciones nocturnas previstas.
• Medir el consumo real del nodo en modos normal y máximo.
• Medir la tensión en la carga con todos los equipos activos.
• Comprobar polaridad, conectores, fusibles y protección del cableado.
• Verificar que el panel queda libre de sombras durante la ventana solar evaluada.
• Registrar orientación, inclinación y estado inicial del módulo.
• Probar la pérdida y recuperación de alimentación de forma controlada.
• Confirmar que la cámara, la radio y el grabador recuperan la comunicación.
• Medir caudal útil, latencia y pérdida de paquetes en ambos sentidos.
• Documentar nivel y calidad de señal del enlace inalámbrico.
• Revisar sellado de cajas, prensaestopas y entradas de cable.
• Verificar fijaciones, vibraciones y protección frente a impactos previsibles.
• Confirmar acceso remoto, alertas y permisos de administración.
• Entregar inventario, fichas vigentes, credenciales y copia de configuraciones.

Mantenimiento adaptado a cada escenario

En una finca, el plan debería prestar especial atención a la vegetación, la suciedad agrícola, las modificaciones en caminos y la alineación de enlaces entre edificios. En un aparcamiento, conviene vigilar impactos, vibraciones, cambios en la iluminación y nuevas obstrucciones. En una instalación remota, deben priorizarse la monitorización, la recuperación automática y la posibilidad de diagnosticar el fallo antes de enviar a un técnico.

No existe un intervalo universal de mantenimiento. La frecuencia debe establecerse según el nivel de suciedad, la accesibilidad, la criticidad, el ambiente y la velocidad de cambio del emplazamiento.

Como siguiente paso, compare los modelos Maxsol enlazados con el número de puertos, la carga medida, la distancia, el presupuesto energético, el entorno y las funciones de gestión de cada punto. Después, confirme en las fichas actuales que cada componente y la configuración suministrada cumplen esos requisitos antes de cerrar el diseño.
