Errores de diseño solar aislado: diagnóstico práctico

Los errores de diseño de un sistema solar aislado suelen revelarse como apagados antes del amanecer, reinicios de equipos PoE, baterías que no recuperan su carga o fallos que solo aparecen en invierno o con el armario caliente. Para encontrar la causa no basta con revisar los vatios del panel: hay que medir energía diaria, tensión bajo carga, producción fotovoltaica, temperaturas y compatibilidad entre interfaces.

La tabla siguiente sirve como guía inicial de aislamiento de fallos. Todos los escenarios y valores de este artículo son hipotéticos; no constituyen el diagnóstico de una instalación concreta. Las mediciones eléctricas deben realizarlas personas cualificadas y con procedimientos adecuados de seguridad.

Síntoma observado	Causas probables	Qué medir o comprobar	Corrección de diseño
Apagado poco antes del amanecer	Energía utilizable insuficiente, consumo nocturno omitido, umbral de desconexión prematuro o caída de tensión	Tensión en bornes y en la carga durante la noche, corriente acumulada, hora de desconexión y estado registrado por el controlador	Recalcular Wh nocturnos, pérdidas y reserva; reducir carga o aumentar almacenamiento y capacidad de recarga
Reinicios repetidos de cámaras, radios o equipos PoE	Caída de tensión, pico de arranque, convertidor insuficiente o incompatibilidad PoE	Entrada y salida del convertidor durante el reinicio, potencia máxima, polaridad, pinout, tensión y protocolo requeridos	Corregir cableado e interfaz, dimensionar el pico y utilizar una conversión compatible con el dispositivo alimentado
La batería no recupera su nivel habitual	Panel insuficiente, sombra, MPPT mal adaptado, límite de carga o protección por temperatura	Tensión, corriente y potencia fotovoltaicas; corriente de carga; tendencia diaria de la batería; límites del controlador	Revisar campo fotovoltaico, orientación, sombras, rangos del MPPT y capacidad de recuperación tras días desfavorables
Fallos solo en invierno	Diseño basado en irradiación media anual, noches más largas o sombras estacionales	Historial de producción y consumo, perfil horario invernal, horizonte solar y autonomía al comienzo de la noche	Dimensionar para el mes de diseño y no para el promedio anual; añadir margen de energía y recarga
Fallos dentro de un armario caliente	Reducción de capacidad, protección térmica, pérdidas mayores o componentes trabajando fuera de rango	Temperatura del aire, batería, convertidor y controlador; horarios del fallo; exposición solar del armario	Mejorar emplazamiento y gestión térmica, reducir disipación y respetar los rangos de trabajo documentados

Confundir potencia nominal y energía con suministro utilizable

Los vatios indican potencia instantánea; los vatios hora indican energía acumulada. Una instalación puede disponer de un panel con potencia nominal aparentemente suficiente y, aun así, quedarse sin energía cada noche.

Un panel de 120 W no entrega automáticamente 120 W durante todas las horas de luz, ni una batería de 576 Wh puede suministrar íntegramente esos 576 Wh a los equipos. Entre el valor nominal y la energía entregada intervienen:

• el perfil real de producción del panel;
• la profundidad de descarga admitida por el diseño;
• los umbrales de protección de la batería y del controlador;
• las pérdidas en cables y convertidores;
• la temperatura;
• el consumo propio de los componentes;
• la caída de tensión bajo carga;
• la reserva exigida para días de baja producción.

También es un error comparar baterías únicamente por sus amperios hora. Los Ah solo son directamente comparables cuando la tensión nominal es la misma. Para convertirlos en energía nominal se utiliza:

Energía nominal aproximada (Wh) = tensión nominal (V) × capacidad (Ah)

Como referencia documental, el sistema solar Maxsol CS8040 de 80 W y 576 Wh nominales incorpora un panel monocristalino de 80 W, batería LiFePO4 de 12,8 V y 45 Ah, controlador MPPT y tres salidas DC de 12 V. La interfaz RS485 es opcional. Sus 576 Wh son capacidad nominal de batería, no energía utilizable garantizada ni una autonomía universal.

El uso de LiFePO4 puede aportar características interesantes para instalaciones solares, pero no elimina la necesidad de respetar temperatura, límites de carga y protecciones. La explicación sobre química, seguridad operativa y criterios de selección se desarrolla en la guía sobre ventajas de las baterías LiFePO4 para videovigilancia solar.

Ejemplo hipotético: una carga que cambia por la noche

Supongamos, solo para mostrar el método, una cámara que consume 8 W durante 12 horas diurnas y 14 W durante 12 horas con iluminación infrarroja:

• Día: 8 W × 12 h = 96 Wh.
• Noche: 14 W × 12 h = 168 Wh.
• Total de la cámara: 264 Wh diarios.

Si además una radio consume hipotéticamente 6 W durante 24 horas, añade otros 144 Wh. La demanda combinada pasa a 408 Wh diarios antes de sumar conversión, cableado, controlador y reserva.

Calcular únicamente 8 W × 24 h habría dado 192 Wh: menos de la mitad de la demanda base de este supuesto. Este tipo de confusión explica muchos apagados al amanecer.

Dimensionar según el sol medio en vez del mes de diseño

La irradiación media anual sirve para una primera aproximación, pero no para validar un sistema que debe funcionar durante todo el año. El dimensionamiento debe utilizar el periodo desfavorable definido para el proyecto, con sus noches más largas, sombras estacionales y menor ventana de recarga.

No existe un único valor solar válido para toda España ni para todos los emplazamientos. La orientación, la inclinación, el horizonte, el relieve, edificios cercanos y vegetación pueden cambiar la producción incluso entre dos puntos próximos. Por eso deben emplearse datos adecuados para las coordenadas y condiciones reales del sitio, sin sustituirlos por una media nacional genérica.

La comprobación debe responder a dos preguntas diferentes:

1. ¿Puede la batería mantener la carga durante el periodo sin producción?
2. ¿Puede el campo fotovoltaico alimentar las cargas y recuperar la energía gastada dentro de la ventana de diseño?

Un sistema puede superar la primera pregunta y fallar la segunda. Por ejemplo, una batería grande puede mantener la instalación varias noches, pero si el panel apenas cubre el consumo diario nunca recuperará el déficit acumulado.

El método para dimensionar un sistema solar aislado de CCTV permite desarrollar el balance entre carga, autonomía, producción y margen. Al aplicarlo, conviene calcular por separado:

• consumo diario normal;
• consumo nocturno máximo;
• energía de reserva;
• pérdidas de conversión;
• producción del mes de diseño;
• energía necesaria para recuperar una descarga previa;
• límites de corriente y potencia de carga.

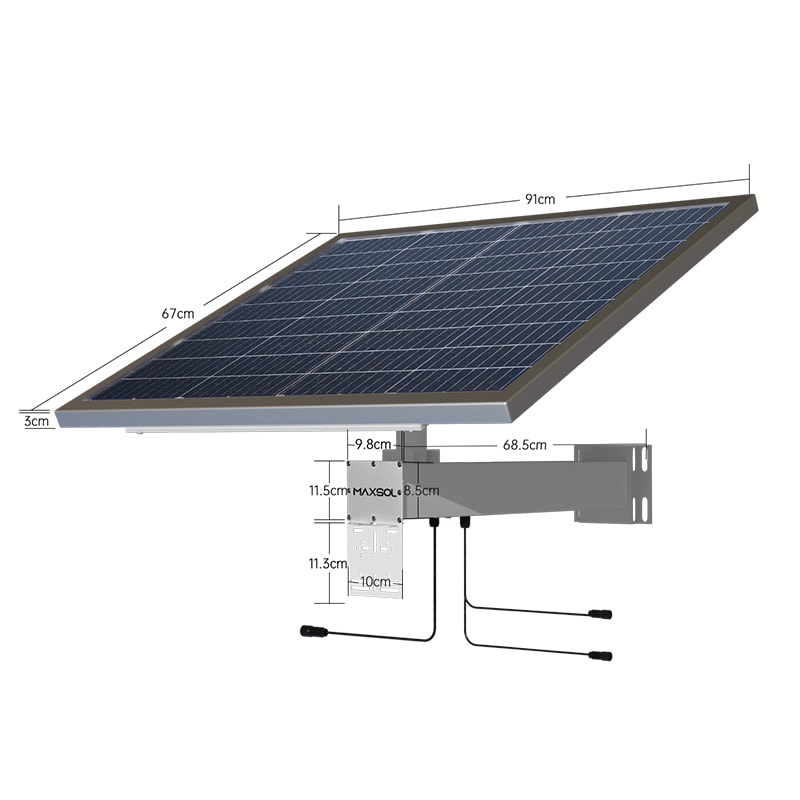

Como ejemplo de una configuración nominal distinta, el sistema Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, batería LiFePO4 de 12,8 V y 60 Ah, MPPT y tres salidas DC de 12 V; RS485 es opcional. Los valores superiores frente al CS8040 no demuestran por sí solos que sea la elección adecuada: hay que contrastarlos con la carga, el mes de diseño y los límites de la configuración suministrada.

Omitir cargas nocturnas, pérdidas de conversión y arranque

La potencia indicada en la ficha de una cámara, un punto de acceso o un radioenlace no siempre representa su peor condición de trabajo. El presupuesto energético debe construirse a partir de perfiles horarios y estados operativos.

Entre las cargas que suelen omitirse están:

• iluminación infrarroja de cámaras durante la noche;
• calefacción, ventilación u otros elementos auxiliares;
• radios transmitiendo a mayor actividad;
• switches, controladores y convertidores DC-DC;
• módems o equipos de enlace;
• consumo propio del MPPT;
• picos de arranque;
• pérdidas provocadas por cables largos o de sección insuficiente.

Los picos breves pueden tener poco efecto sobre los Wh diarios, pero ser suficientes para provocar una caída de tensión y reiniciar un equipo. Por ello deben comprobarse tanto la energía acumulada como la potencia máxima simultánea.

Cómo distinguir falta de energía y caída de tensión

Si el sistema se apaga aproximadamente a la misma hora antes del amanecer, la causa suele apuntar al balance energético o al umbral de descarga. Si solo se reinicia un dispositivo cuando activa el infrarrojo, transmite o arranca otro equipo, es más probable una caída de tensión, un límite del convertidor o un problema de cableado.

Para separarlos:

1. Registre la tensión directamente en la batería.
2. Mida simultáneamente la tensión en la entrada del equipo afectado.
3. Observe corriente y potencia durante el evento.
4. Revise terminales, conectores, sección y longitud de cable.
5. Compare el evento con cambios de modo, como activación IR o transmisión.
6. Compruebe si el controlador o la batería registran una protección.

Una tensión correcta en batería y baja en la carga apunta al cableado o a la conversión. Una caída fuerte ya en los bornes de batería puede indicar estado de carga bajo, demanda de pico elevada, protección o un almacenamiento inadecuado para esa condición.

Desajustar batería, MPPT e interfaces PoE

Que los conectores encajen no demuestra compatibilidad eléctrica. La batería, el controlador MPPT, el panel, el convertidor DC-DC y la carga PoE deben ser compatibles en tensión, corriente, potencia, polaridad, pinout y comportamiento de protección.

Comprobaciones entre panel y MPPT

Antes de cerrar el diseño hay que confirmar en la ficha vigente y en la configuración suministrada:

• tensión fotovoltaica máxima admitida;
• rango de seguimiento MPPT;
• corriente y potencia fotovoltaicas máximas;
• tensión necesaria para iniciar y mantener la carga;
• efecto de la temperatura sobre la tensión del panel;
• límites de corriente hacia la batería;
• temperaturas permitidas para cargar la batería;
• actuación de las protecciones.

La tensión de circuito abierto del panel puede aumentar con bajas temperaturas, mientras que la tensión de trabajo puede disminuir cuando el panel está caliente. Un diseño ajustado al límite puede quedar fuera del rango del controlador en una de esas condiciones. No deben resolverse posibles discrepancias entre documentos mediante suposiciones: hay que verificar la ficha actual y la unidad suministrada.

Comprobaciones específicas de PoE

“PoE” no identifica por sí solo una interfaz compatible. Deben confirmarse:

• tensión de salida requerida;
• potencia continua y de arranque;
• polaridad;
• pares o pines utilizados;
• protocolo de detección o negociación;
• límite de entrada del convertidor;
• caída de tensión en el cable;
• temperatura de funcionamiento.

El convertidor Maxsol POE24V de DC a PoE acepta una entrada de 12 a 36 V DC y ofrece salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de tensión. En conversión de 12 V a 48 V, la carga continua documentada es de hasta 30 W.

La eficiencia indicada de hasta el 94 % es un máximo, no un valor garantizado para dimensionar cualquier punto de funcionamiento. Además, los datos disponibles no establecen detección o negociación con el dispositivo alimentado conforme a un estándar IEEE concreto. Es obligatorio verificar tensión, polaridad, pinout, protocolo y demanda antes de conectarlo.

Los sistemas solares y el convertidor enlazados son ejemplos de selección, no un conjunto cuya compatibilidad haya sido probada. También debe comprobarse que la suma de todas las cargas no supera ningún límite de salida y que cada puerto entrega la interfaz esperada.

Ignorar sombra, temperatura y acceso de mantenimiento

Un cálculo eléctrico correcto puede fracasar por la instalación física. La sombra parcial, la acumulación de suciedad, el calentamiento del armario o un diseño imposible de inspeccionar terminan reduciendo la producción o dificultando la detección del fallo.

Sombra y horizonte

No basta con comprobar que el panel recibe sol al mediodía. Hay que observar el recorrido solar durante el periodo de diseño. Una antena, poste, borde de edificio o vegetación puede proyectar sombra precisamente durante las pocas horas útiles de invierno.

La inspección debe considerar:

• horizonte en distintas épocas del año;
• sombras parciales sobre el panel;
• crecimiento de vegetación;
• posibilidad de acumulación de suciedad;
• orientación e inclinación;
• fijación y exposición a esfuerzos ambientales;
• recorrido y protección de los cables.

Temperatura del armario

Un armario al sol puede alcanzar una temperatura interna muy distinta de la ambiente. El calor afecta a la electrónica, a las pérdidas de conversión y a la capacidad de disipar potencia. Las bajas temperaturas también pueden activar restricciones de carga de la batería.

No se debe asumir que todos los componentes comparten el mismo rango térmico. Deben revisarse individualmente la batería, el MPPT, el convertidor, el switch y los equipos de radio o vídeo.

Una sonda situada fuera del armario no representa necesariamente la temperatura interna. Para investigar un fallo térmico conviene registrar la temperatura junto a los componentes críticos y correlacionarla con tensión, corriente y hora de los reinicios.

Acceso y mantenibilidad

Una instalación difícil de abrir, medir o limpiar convierte una incidencia menor en una intervención compleja. El diseño debe permitir:

• acceder con seguridad a fusibles y protecciones;
• medir batería, panel y salidas sin desmontar todo el conjunto;
• leer indicadores o registros;
• revisar conexiones y aprietes;
• limpiar el panel;
• sustituir componentes sin dañar el cableado;
• identificar conductores, polaridad y función;
• mantener libres las vías de ventilación previstas.

El acceso remoto mediante RS485, cuando forme parte de la configuración concreta, puede complementar la inspección, pero no sustituye las comprobaciones físicas ni debe darse por incluido si es opcional.

Validar el diseño corregido con una lista de puesta en marcha

La corrección no queda validada porque el equipo encienda durante unos minutos. La puesta en marcha debe comprobar los modos de consumo, la descarga nocturna, la recarga y las condiciones ambientales previsibles, sin someter deliberadamente la batería a una descarga perjudicial.

Lista de comprobación

• Registrar modelo, versión y configuración suministrada de cada componente.
• Confirmar tensiones nominales, polaridad, pinout y protecciones.
• Verificar los límites de tensión, corriente y potencia del MPPT.
• Confirmar las temperaturas permitidas para carga y descarga de la batería.
• Medir el consumo diurno estable de cada carga.
• Medir el consumo nocturno con IR y auxiliares activados.
• Capturar los picos de arranque o transmisión.
• Incluir el consumo de switches, radios, convertidores y controlador.
• Medir caída de tensión en los extremos de los cables bajo carga máxima.
• Verificar la entrada y salida del convertidor PoE durante los picos.
• Confirmar compatibilidad de tensión, potencia, polaridad, pinout y protocolo PoE.
• Registrar energía consumida durante una noche representativa.
• Comprobar que la batería conserva la reserva definida al amanecer.
• Medir producción fotovoltaica y corriente de carga.
• Confirmar que el sistema puede alimentar la carga y recuperar el déficit.
• Inspeccionar sombras en las horas críticas.
• Registrar temperatura interna del armario y de los componentes relevantes.
• Comprobar acceso a protecciones, conexiones e indicadores.
• Definir umbrales de aceptación y conservar los registros de puesta en marcha.

Si no es posible reproducir durante la puesta en marcha el mes más desfavorable, la validación debe combinar mediciones reales con cálculos conservadores y seguimiento estacional. Un ensayo de verano no demuestra por sí solo continuidad invernal, del mismo modo que una batería cargada externamente puede ocultar una capacidad fotovoltaica insuficiente.

Como siguiente paso, compare los modelos Maxsol enlazados con el número de puertos, la carga continua y de arranque, la distancia de cable, la potencia diaria, el entorno térmico, la exposición a sombras y las necesidades de gestión. Confirme siempre la ficha vigente y la configuración suministrada antes de considerar compatibles el sistema solar, el convertidor y los equipos finales.
