Cómo alimentar cámaras PoE exteriores sin red eléctrica

Para alimentar cámaras PoE exteriores sin electricidad de red se necesita una cadena energética completa: panel solar, regulador MPPT, batería, conversión de corriente continua y una interfaz PoE compatible con la cámara. En paralelo, hay que diseñar la ruta de datos desde la cámara hasta el enlace de retorno, ya sea por cable, radioenlace o red móvil.

El dimensionamiento energético y la compatibilidad PoE son comprobaciones independientes. Una batería puede tener capacidad suficiente y, aun así, no alimentar la cámara si el voltaje, la polaridad, el pinout o el protocolo PoE no coinciden. Del mismo modo, un convertidor compatible no compensa un panel insuficiente para el mes con menos radiación.

Trace las rutas de energía solar y datos Ethernet

Antes de elegir componentes, dibuje dos recorridos separados: uno para la energía y otro para los datos. Esto ayuda a identificar pérdidas, interfaces y posibles puntos únicos de fallo.

Ruta de energía

Una arquitectura habitual para una cámara exterior aislada sigue esta secuencia:

1. Panel fotovoltaico: convierte la radiación solar en electricidad.
2. Controlador MPPT: regula la carga de la batería y adapta la producción del panel.
3. Batería: almacena energía para la noche y los periodos de baja radiación.
4. Salida de corriente continua: suministra energía al convertidor PoE y, si procede, al equipo de comunicaciones.
5. Convertidor o inyector PoE: eleva o adapta la tensión y la entrega a través del cable Ethernet.
6. Cámara PoE: recibe simultáneamente alimentación y datos en su puerto de red.

No conviene convertir de corriente continua a alterna para volver después a corriente continua salvo que exista una razón técnica clara. Cada etapa adicional introduce consumo en reposo, pérdidas y más componentes susceptibles de fallo.

Como referencia de arquitectura, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, un controlador MPPT y tres salidas de 12 V CC. Estas características permiten evaluar su posición dentro de una instalación, pero no garantizan por sí solas una autonomía concreta ni su compatibilidad con una cámara determinada.

Ruta de datos

El recorrido Ethernet puede ser:

Cámara → convertidor PoE → switch, radio o router → red de supervisión

En una ubicación remota, la salida de datos puede continuar mediante:

• un radioenlace punto a punto;
• un punto de acceso o puente inalámbrico;
• un router móvil;
• fibra óptica;
• cable Ethernet hacia otro armario o edificio.

El convertidor PoE no sustituye necesariamente a un switch, router o radio. Hay que distinguir qué componente alimenta, cuál conmuta tráfico y cuál proporciona el enlace de retorno. Para diseños con más puertos o nodos intermedios, resulta útil revisar una arquitectura completa de red PoE solar aislada.

Tramo	Función	Comprobación principal
Panel a MPPT	Captación solar	Tensión, corriente, polaridad y límites de entrada
MPPT a batería	Carga y protección	Química, perfil de carga y sección del cable
Batería a convertidor	Alimentación en CC	Tensión mínima y máxima, fusible y caída de tensión
Convertidor a cámara	Energía PoE y datos	Voltaje, pinout, protocolo, potencia y longitud
Cámara a enlace de retorno	Transporte de vídeo	Caudal, estabilidad, latencia y recuperación tras cortes

Mida el consumo de la cámara y los equipos auxiliares

El consumo diario debe calcularse con todos los equipos que permanecerán activos, no solo con la potencia nominal de la cámara. En una instalación real pueden intervenir iluminadores infrarrojos, calefactores, radios, routers, switches, módems, convertidores y sistemas de monitorización.

Utilice esta fórmula para cada carga:

Energía diaria (Wh/día) = potencia (W) × horas de funcionamiento diarias

Después, sume todas las cargas y añada las pérdidas de conversión y cableado. Si un equipo funciona por ciclos, use su tiempo real de actividad, pero adopte un escenario conservador para funciones que se activan automáticamente.

Consumo nocturno y funciones variables

La potencia indicada para una cámara puede no representar su peor caso. Confirme en la ficha técnica o mediante medición:

• consumo con iluminación infrarroja encendida;
• funcionamiento del calefactor o desempañador, si existe;
• movimiento de motores PTZ;
• activación de focos o sirenas;
• escritura en tarjeta o almacenamiento local;
• transmisión con el bitrate máximo previsto;
• picos durante el inicio o reinicio.

El periodo nocturno suele ser crítico porque combina ausencia de producción solar con posibles aumentos de consumo por iluminación infrarroja. En invierno también puede haber más horas de oscuridad y varios días con captación reducida.

Demanda de arranque

Una cámara, un radio o un router pueden consumir brevemente más al arrancar que durante su funcionamiento estable. Si varios equipos se encienden al mismo tiempo, sus picos se suman.

Compruebe por separado:

• potencia continua total;
• pico de arranque de cada dispositivo;
• corriente máxima del convertidor;
• capacidad de la salida de la batería;
• comportamiento de las protecciones;
• tensión real en la carga durante el arranque.

No dimensione el convertidor justo al nivel del consumo medio. Debe existir margen para la cámara en su modo de mayor demanda, las pérdidas del cable y los transitorios.

Mida cuando sea posible

Las fichas técnicas sirven para el diseño inicial, pero una medición en banco ofrece una base más fiable. Registre el consumo en la entrada del convertidor, no únicamente en la cámara, porque así se incluyen las pérdidas de conversión.

Pruebe al menos estos estados:

1. cámara encendida durante el día;
2. iluminación infrarroja activa;
3. vídeo a la configuración prevista;
4. radio o router transmitiendo;
5. arranque simultáneo;
6. recuperación después de una desconexión por batería baja.

Dimensione la batería y el panel para el mes de diseño

Un sistema aislado debe dimensionarse para las condiciones desfavorables razonables de la ubicación, no para la producción media anual. En España, la radiación disponible cambia según la provincia, la orientación, la inclinación, las sombras y la época del año. El dato relevante es el del mes de diseño, normalmente el periodo con menor relación entre producción solar y demanda.

Capacidad de almacenamiento

Una estimación básica de batería es:

Capacidad nominal necesaria = consumo diario × días de autonomía ÷ fracción utilizable ÷ eficiencia del sistema

La fracción utilizable depende de la química de la batería, sus límites de descarga, la temperatura y la configuración del controlador. No suponga que toda la energía nominal estará disponible en el puerto PoE.

La reserva debe cubrir:

• funcionamiento nocturno;
• días con poca radiación;
• pérdidas en cables y conversiones;
• envejecimiento previsto;
• desconexión antes de una descarga perjudicial;
• energía necesaria para reiniciar toda la instalación.

Por ejemplo, una batería identificada como 768 Wh no entrega automáticamente 768 Wh útiles a la cámara. La energía efectiva será menor tras aplicar el límite de descarga, el consumo propio de los equipos, las pérdidas del convertidor y la reserva operativa.

Potencia del panel

Una aproximación inicial es:

Potencia del panel = consumo diario ÷ horas solares pico del mes de diseño ÷ factor global de rendimiento

El factor de rendimiento debe contemplar temperatura, suciedad, orientación, sombreado, tolerancias, cableado, MPPT y carga de la batería. No utilice el valor máximo del panel como si estuviera disponible durante todas las horas de luz.

Además de reponer el consumo de un día, el campo solar debe recuperar la batería después de un periodo de baja radiación. Un sistema que apenas equilibra el consumo diario puede tardar demasiado en salir de un estado de carga bajo.

Para desarrollar estos cálculos paso a paso, consulte la guía para dimensionar un sistema solar aislado para CCTV.

Variables que deben quedar documentadas

Registre en la memoria del proyecto:

• consumo diurno y nocturno;
• energía diaria total;
• autonomía objetivo;
• profundidad de descarga permitida;
• radiación del mes de diseño;
• inclinación y orientación del panel;
• sombras estacionales;
• temperaturas mínimas y máximas previstas;
• pérdidas estimadas;
• margen de recuperación de la batería.

Así será posible revisar el diseño si cambia la cámara, el enlace de retorno o el horario de funcionamiento.

Verifique voltaje, polaridad, pinout y protocolo PoE

La etiqueta “PoE” no garantiza que dos dispositivos sean eléctricamente compatibles. Es imprescindible comprobar tanto la potencia como el método de entrega.

Los aspectos mínimos son:

• rango de tensión de entrada del convertidor;
• tensión PoE de salida;
• potencia continua disponible;
• polaridad;
• pares Ethernet utilizados para alimentación;
• compatibilidad con el pinout de la cámara;
• PoE pasivo o basado en negociación;
• demanda máxima de la cámara;
• categoría, conductor y longitud del cable;
• caída de tensión hasta el dispositivo.

Los estándares IEEE 802.3af, 802.3at y 802.3bt emplean mecanismos de detección y negociación entre el equipo suministrador y el dispositivo alimentado. Algunos sistemas PoE pasivos aplican tensión sin esa negociación. Conectar una salida pasiva a un puerto no compatible puede impedir el funcionamiento o causar daños.

Por tanto, una salida de tensión ajustable no equivale a cumplimiento de un estándar IEEE PoE.

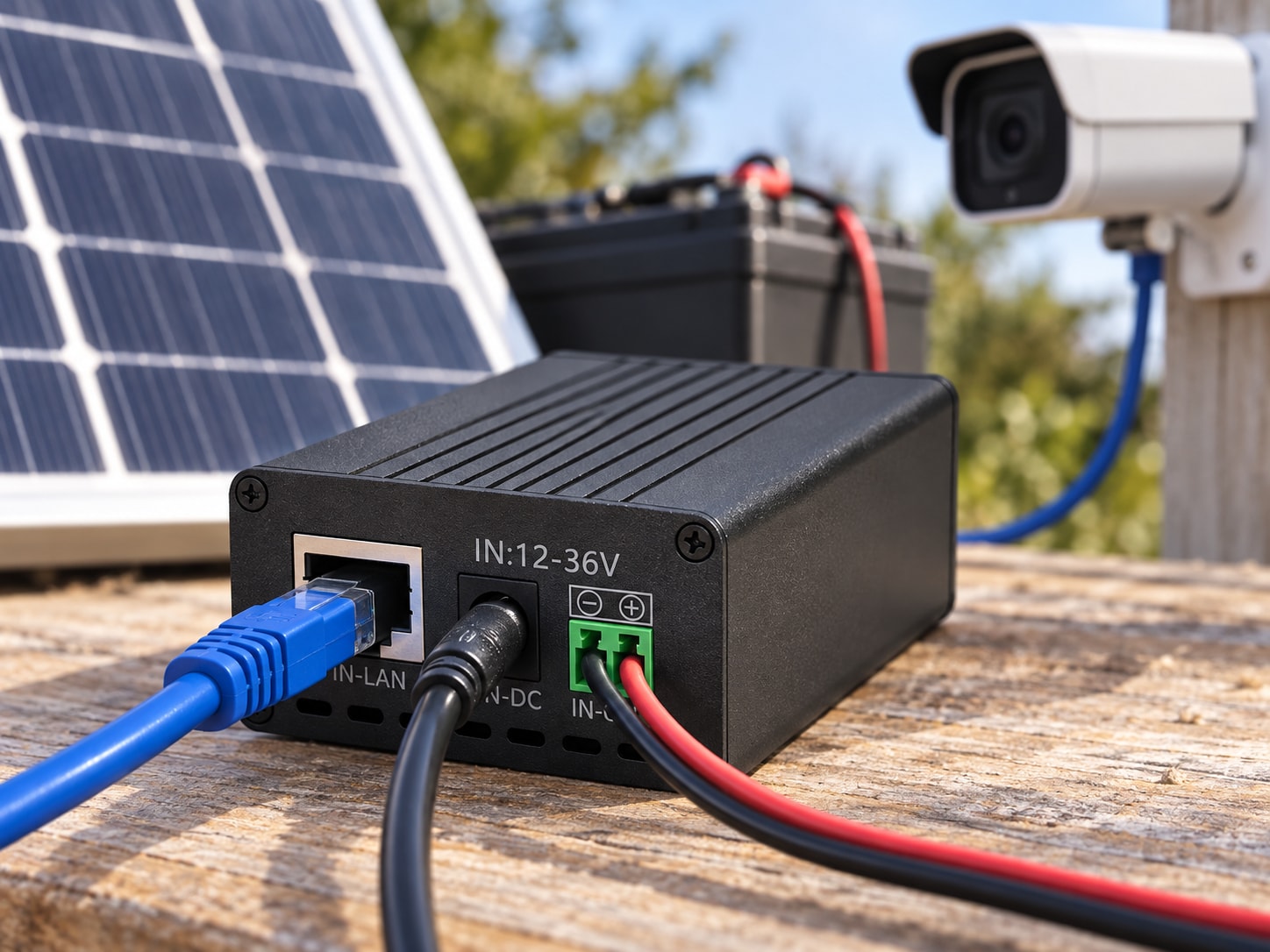

El convertidor Maxsol POE24V de CC a PoE documenta una entrada de 12 a 36 V CC, salida PoE ajustable de 12 a 57 V, Ethernet Gigabit y pantalla LCD de voltaje. Para una conversión de 12 V a 48 V, la carga continua documentada es de hasta 30 W. La eficiencia indicada de hasta el 94 % es un máximo, no un valor que deba emplearse como rendimiento garantizado del diseño.

Estas características no establecen detección ni negociación con dispositivos alimentados según IEEE. Antes de conectarlo a una cámara, confirme expresamente voltaje, polaridad, pinout, protocolo, potencia y pérdidas del cable. Tampoco debe asumirse que el convertidor y el sistema solar enlazado forman un kit validado conjuntamente.

Caída de tensión en los cables

Hay que evaluar dos tramos distintos:

1. Cable de CC entre batería y convertidor.
2. Cable Ethernet entre convertidor y cámara.

En el lado de 12 V, una potencia determinada exige más corriente que en el lado de 48 V, por lo que una sección insuficiente puede producir una caída considerable. Mantenga el tramo de baja tensión corto, utilice la sección adecuada y coloque la protección eléctrica conforme al diseño.

En Ethernet, la resistencia aumenta con la longitud y reduce la potencia que llega a la cámara. La calidad del conductor, el material, los conectores y la temperatura también influyen. Evite basar el cálculo únicamente en el límite teórico de distancia de Ethernet: primero debe comprobar que la cámara reciba tensión y potencia suficientes en su peor estado.

Incluya enlace de retorno, monitorización y cargas de reinicio

Una cámara alimentada pero sin conectividad no cumple su función de vigilancia remota. El enlace de retorno debe dimensionarse como parte del mismo sistema energético y de red.

Consumo y capacidad del enlace

Incluya la demanda de:

• radio CPE o puente inalámbrico;
• punto de acceso;
• router móvil;
• switch intermedio;
• conversor de medios;
• equipo de monitorización;
• almacenamiento local, cuando exista.

Compruebe que el enlace admite el bitrate combinado, los picos de tráfico, la gestión remota y cualquier flujo secundario. Para varias cámaras, no basta con multiplicar la potencia: también hay que sumar caudal, puertos y demanda de arranque.

Monitorización útil

Una instalación remota debería permitir detectar, como mínimo:

• pérdida de vídeo;
• fallo del enlace;
• reinicios repetidos;
• tensión baja de batería;
• ausencia de carga solar;
• temperatura fuera del rango previsto;
• consumo anómalo.

La posibilidad de medir tensión no sustituye a conocer el estado de carga de la batería. La relación entre ambos depende de la química, la carga instantánea, la temperatura y el tiempo de reposo.

Reinicio seguro después de batería baja

Si la batería llega al umbral de desconexión, el sistema debe recuperarse sin quedar atrapado en un ciclo de encendido y apagado. Este problema aparece cuando entra algo de energía solar, los equipos arrancan, la tensión vuelve a caer por el pico de consumo y la protección desconecta de nuevo.

Para evitarlo, revise:

• umbral de desconexión por baja tensión;
• umbral de reconexión;
• histéresis entre ambos;
• retardo de arranque;
• orden de encendido de cámara y comunicaciones;
• energía mínima acumulada antes de reconectar;
• comportamiento del MPPT después de una descarga;
• recuperación automática de cada equipo.

Cuando sea posible, escalone el arranque. Por ejemplo, puede ser preferible estabilizar primero la alimentación y el enlace de retorno antes de iniciar la cámara. La estrategia exacta dependerá de las funciones disponibles en el controlador y los equipos de red.

Pruebe y ponga en servicio antes del despliegue remoto

Monte la arquitectura completa en banco antes de instalarla en un poste, finca, obra o emplazamiento de difícil acceso. Las pruebas deben reproducir las condiciones eléctricas y de red previstas, incluido el cable final o una longitud equivalente.

Lista de comprobación en banco

• Verifique la polaridad antes de conectar cada equipo.
• Ajuste y mida la tensión PoE sin depender solo de la pantalla del convertidor.
• Confirme el pinout en ambos extremos.
• Compruebe si la cámara exige negociación IEEE o admite la alimentación prevista.
• Mida la corriente en reposo, durante visión nocturna y al arrancar.
• Active simultáneamente cámara, radio y equipos auxiliares.
• Pruebe con la tensión de batería cercana al límite inferior operativo.
• Utilice la longitud y categoría de cable previstas.
• Compruebe la reproducción de vídeo y la estabilidad del enlace.
• Simule una desconexión por batería baja.
• Confirme que todo el sistema se recupera sin intervención.
• Registre voltajes, corrientes, potencias y tiempos de reinicio.

Puesta en servicio en campo

Después de instalar, repita las mediciones porque la longitud real de los cables, la temperatura y la orientación del panel pueden cambiar el resultado.

Revise especialmente:

• fijación y ausencia de sombras sobre el panel;
• sellado de entradas y conectores;
• protección frente a sobretensiones y puesta a tierra según el proyecto;
• ventilación o gestión térmica del armario;
• tensiones en batería, entrada del convertidor y cámara;
• calidad del enlace de retorno;
• sincronización horaria;
• alertas y acceso remoto;
• etiquetado de fusibles, cables y polaridades.

No dé por terminada la puesta en servicio tras comprobar que aparece una imagen. Observe al menos un ciclo nocturno, la activación de funciones de mayor consumo y la recarga posterior.

Errores frecuentes que conviene evitar

• Dimensionar solo por vatios: la potencia instantánea no indica la energía necesaria durante toda la noche.
• Usar la radiación media anual: puede ocultar el déficit del mes más desfavorable.
• Tratar la capacidad nominal como energía totalmente utilizable: siempre existen límites y pérdidas.
• Confundir tensión ajustable con PoE IEEE: la negociación y detección deben confirmarse por separado.
• Ignorar el radio o router: el enlace de retorno puede consumir una parte importante del presupuesto energético.
• No considerar los picos de arranque: provocan reinicios aunque el consumo medio parezca correcto.
• Usar cables de baja calidad o demasiado finos: aumenta la caída de tensión.
• Probar con un latiguillo corto: no representa el comportamiento del cableado definitivo.
• Reconectar demasiado pronto tras una descarga: puede generar ciclos continuos de arranque.
• Suponer compatibilidad entre productos por compartir voltaje nominal: también deben coincidir polaridad, pinout, protocolo, potencia y límites operativos.

Preguntas frecuentes

¿Cuántos días de autonomía necesita una cámara PoE solar?

Depende de la continuidad requerida, la radiación del mes de diseño, la accesibilidad del emplazamiento y la tolerancia a interrupciones. Defina primero los días sin aporte solar que debe soportar y calcule después la batería aplicando límites de descarga, pérdidas y reserva.

¿Puede conectarse una cámara PoE directamente a una batería de 12 V?

Normalmente se necesita una interfaz que entregue la tensión, el pinout y el protocolo esperados por la cámara. No conecte una batería al puerto Ethernet ni presuponga que cualquier adaptador PoE será compatible.

¿Un panel de 120 W puede mantener una cámara funcionando las 24 horas?

No puede responderse solo con la potencia del panel. Hay que conocer el consumo diario total, la radiación del emplazamiento, las sombras, las pérdidas, la batería, el enlace de retorno y las condiciones del mes de diseño.

¿Qué margen debe tener el convertidor PoE?

Debe superar la demanda máxima real de la cámara, incluidos visión nocturna, motores, calefacción y arranque, además de las pérdidas del cable. El margen concreto debe basarse en las especificaciones y mediciones del sistema, no en un porcentaje universal.

Como siguiente paso, compare los modelos enlazados de Maxsol y los demás componentes previstos con el número de puertos, carga continua y de arranque, distancia de cable, presupuesto energético, entorno de instalación y necesidades de gestión. Mantenga separadas la validación de autonomía solar y la comprobación de compatibilidad PoE antes de aprobar el diseño.
