Cómo combinar energía solar y PoE en redes aisladas

La energía solar y PoE pueden trabajar juntas para alimentar una cámara, un punto de acceso u otro dispositivo de red donde no hay suministro eléctrico. El panel fotovoltaico carga una batería mediante un controlador; después, una interfaz de CC a PoE adapta la energía almacenada y la introduce en el cable Ethernet. Los datos llegan desde una fuente de red independiente, como un router, switch, grabador o puente inalámbrico.

La clave no es solo disponer de suficientes vatios. Antes de conectar un equipo PoE existente hay que confirmar el protocolo, la tensión, la polaridad, el pinout, la demanda continua y de arranque, las pérdidas de conversión y la autonomía necesaria. Una salida ajustable no implica por sí sola compatibilidad con IEEE PoE.

Recorrido de la energía solar y de los datos Ethernet

En una instalación solar PoE existen dos recorridos relacionados, pero distintos: el de la energía y el de los datos.

Recorrido de la energía

La cadena eléctrica habitual es:

1. Panel fotovoltaico: convierte la radiación solar en corriente continua.
2. Controlador de carga: regula la energía procedente del panel para cargar la batería de forma adecuada.
3. Batería: almacena energía para alimentar la instalación cuando la producción solar es insuficiente o inexistente.
4. Interfaz de CC a PoE: recibe corriente continua de la batería y entrega la tensión y disposición de conductores requeridas por el dispositivo.
5. Equipo alimentado: puede ser una cámara IP, un punto de acceso, un CPE inalámbrico u otro dispositivo compatible.

No todos los elementos pueden conectarse directamente entre sí. La tensión de la batería debe quedar dentro del rango de entrada del convertidor, y la salida PoE debe coincidir con los requisitos eléctricos y de protocolo del equipo final.

Recorrido de los datos

Los datos no proceden del panel, del controlador ni de la batería. Necesitan una fuente de red, por ejemplo:

• un router con conexión móvil o fija;
• un switch Ethernet;
• un NVR o grabador de videovigilancia;
• un punto de acceso;
• un puente inalámbrico punto a punto;
• otro equipo conectado a la red local.

En una interfaz PoE típica, un puerto recibe los datos Ethernet y otro entrega al dispositivo tanto los datos como la alimentación. Si el emplazamiento solo tiene panel, batería y convertidor, la cámara podría recibir energía, pero no tendría necesariamente una ruta para enviar vídeo o comunicarse con el resto de la red.

Una arquitectura simplificada para una cámara aislada sería:

Panel → controlador → batería → convertidor CC-PoE → cámara

Mientras que el recorrido de comunicaciones sería:

Router, switch, NVR o puente inalámbrico → entrada de datos del convertidor → cámara

Conviene dibujar ambos recorridos antes de seleccionar los componentes. Esto permite detectar puertos ausentes, conversiones innecesarias o la falta de un enlace de retorno.

Separar las funciones de carga, almacenamiento y PoE

Un sistema solar para redes aisladas integra varias funciones, pero cada una resuelve un problema diferente.

Función	Componente habitual	Qué debe comprobarse
Captación solar	Panel fotovoltaico	Potencia nominal y compatibilidad eléctrica con el controlador
Regulación de carga	Controlador solar	Límites de tensión, corriente y potencia fotovoltaica
Almacenamiento	Batería	Tensión nominal, energía almacenada, protecciones y temperatura de carga
Conversión PoE	Convertidor o inyector CC-PoE	Entrada de CC, salida, potencia, polaridad, pinout y protocolo
Transporte de datos	Switch, router, NVR, AP o CPE	Puertos, velocidad Ethernet, topología y enlace de retorno
Carga final	Cámara u otro dispositivo	Estándar PoE, tensión admitida y consumo máximo

Por ejemplo, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, un controlador MPPT y tres salidas de 12 V CC. RS485 figura como opción. Al evaluar este tipo de conjunto deben verificarse en la ficha vigente los límites de entrada fotovoltaica del controlador, las temperaturas permitidas para cargar la batería y las protecciones incluidas en la configuración suministrada.

Los 768 Wh son energía nominal almacenada, no energía útil garantizada en el dispositivo PoE. Hay que descontar las reservas operativas elegidas, las pérdidas del cableado y del convertidor, el autoconsumo de los componentes y las restricciones de protección o temperatura. Tampoco puede deducirse una autonomía universal a partir de la capacidad nominal.

Separar funciones facilita además el mantenimiento. Si falla la comunicación, puede revisarse la ruta Ethernet sin modificar el sistema de carga. Si la batería no se carga, se puede diagnosticar el panel y el controlador sin asumir que la cámara o el inyector PoE son los responsables.

PoE pasivo frente a negociación IEEE

La distinción más importante al alimentar un equipo existente es si utiliza PoE pasivo o un estándar IEEE PoE con detección y negociación.

PoE conforme a IEEE

En sistemas basados en IEEE 802.3af, 802.3at o 802.3bt, el equipo que suministra energía —PSE— comprueba la presencia de un dispositivo alimentado compatible —PD— antes de aplicar la alimentación completa. Según el estándar y los equipos, también puede producirse una clasificación o negociación de potencia.

Esta detección ayuda a evitar que la tensión PoE se aplique indiscriminadamente a un dispositivo Ethernet no preparado. Sin embargo, no basta con ver una tensión habitual, como 48 V, para concluir que un inyector implementa esa negociación.

PoE pasivo

Un inyector pasivo suele aplicar la tensión configurada directamente sobre pares concretos del cable. Puede resultar adecuado cuando todos los parámetros coinciden, pero exige comprobarlos de forma explícita:

• tensión requerida por el dispositivo;
• polaridad;
• pares utilizados para alimentación;
• disposición de pines;
• potencia máxima;
• tolerancia de entrada;
• velocidad Ethernet;
• indicación expresa del fabricante sobre PoE pasivo.

Conectar una salida pasiva incompatible puede impedir el funcionamiento o dañar el equipo. No debe probarse una tensión “aproximada” para ver si la cámara arranca.

Característica	PoE IEEE negociado	PoE pasivo
Detección del dispositivo	Forma parte del funcionamiento normal del estándar	Puede no existir
Aplicación de tensión	Tras detectar un PD compatible	Puede ser directa y permanente
Compatibilidad	Se determina por estándar, clase y potencia	Depende de tensión, polaridad y pinout concretos
Tensión ajustable	No es el criterio principal	Puede existir, pero no demuestra compatibilidad IEEE
Riesgo de conexión incorrecta	Reducido mediante la detección, sin eliminar la necesidad de verificar	Mayor si no se comprueban todos los parámetros

Si la documentación de una cámara solo indica “PoE”, hay que consultar su ficha completa o la etiqueta técnica. Debe buscarse una referencia clara al estándar IEEE o, en su defecto, la especificación exacta del PoE pasivo que necesita.

Compatibilidad entre la batería y el convertidor

La tensión nominal de una batería no permanece fija durante todo su funcionamiento. Un sistema denominado de 12 V opera dentro de un intervalo que depende de la química, del estado de carga, de la corriente y de las protecciones. Por eso, la entrada del convertidor debe admitir el rango real del sistema, no solo su valor nominal.

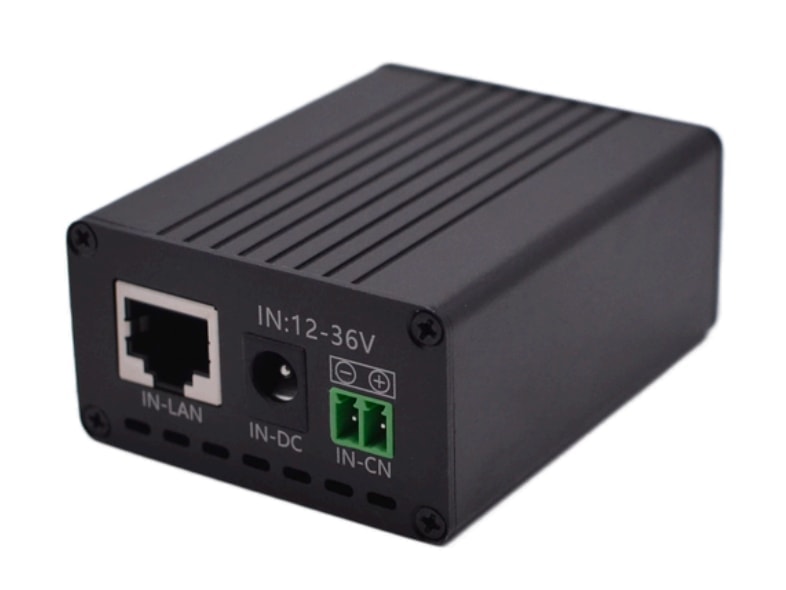

El convertidor Maxsol POE24V de CC a PoE documenta una entrada de 12 a 36 V CC, una salida PoE ajustable entre 12 y 57 V, Ethernet Gigabit y una pantalla LCD de tensión. Para conversión de 12 V a 48 V, su carga continua documentada es de hasta 30 W. La eficiencia de conversión indicada alcanza como máximo el 94 %, pero ese valor máximo no debe utilizarse como rendimiento garantizado para dimensionar una instalación.

Estos datos permiten hacer una primera preselección, no confirmar por sí solos que el convertidor sea adecuado para una cámara determinada. Las características disponibles no establecen detección ni negociación IEEE del dispositivo alimentado. Antes de conectarlo deben verificarse protocolo, tensión, polaridad, pinout y demanda.

Comprobaciones eléctricas esenciales

Para emparejar batería, convertidor y dispositivo:

1. Determine el rango real de la salida de batería. Incluya los límites de carga, descarga y desconexión de las protecciones.
2. Compruebe la entrada del convertidor. Todo el rango operativo previsto debe quedar dentro de sus límites.
3. Identifique la salida requerida por el dispositivo. No confunda la tensión ajustable con una negociación IEEE.
4. Revise la potencia continua. La carga total debe permanecer por debajo del límite aplicable a la combinación de entrada y salida utilizada.
5. Compruebe conectores, polaridad y pines. No dé por hecho que dos dispositivos con la misma tensión usan la misma disposición.
6. Considere la caída de tensión. Es relevante tanto en el tramo de CC como en el cable Ethernet, especialmente con distancias largas.
7. Verifique las protecciones. Fusibles, secciones de cable, puesta a tierra y protección frente a sobretensiones deben corresponder al diseño y al entorno.

El CS12060 y el POE24V enlazados son ejemplos de selección, no un conjunto cuya compatibilidad mutua o con una cámara concreta se haya probado aquí. Debe revisarse la ficha vigente y la configuración suministrada de cada elemento.

Demanda continua, picos de arranque y autonomía

Un equipo de red no siempre consume lo indicado por una medición puntual. Una cámara puede aumentar su demanda al activar iluminación infrarroja, calefacción, ventilación, motores PTZ, limpiaparabrisas u otras funciones. Los radios y puntos de acceso también pueden presentar variaciones según la actividad.

Por tanto, deben considerarse tres niveles:

• consumo habitual, útil para estimar energía diaria;
• consumo máximo continuo, necesario para seleccionar el convertidor y la alimentación;
• pico de arranque o de activación, que puede provocar una caída de tensión o una desconexión aunque el promedio parezca aceptable.

Ejemplo hipotético de recorrido de potencia

Supongamos, únicamente como hipótesis de diseño y no como rendimiento medido, que una cámara requiere 12 W de forma continua y alcanza 18 W durante un modo nocturno. El convertidor tendría que soportar al menos el máximo previsto, junto con las pérdidas de conversión y cualquier otro consumo conectado.

Si además se alimentan un puente inalámbrico y un switch, no basta con sumar sus consumos medios. Hay que revisar:

• el peor caso de funcionamiento simultáneo;
• el límite de cada salida;
• el límite total del convertidor o switch;
• la corriente solicitada a la batería;
• los picos coincidentes;
• el consumo propio de los equipos auxiliares.

No es recomendable dimensionar una salida exactamente al nivel de la carga máxima declarada. El margen necesario depende de la aplicación, del entorno y de las tolerancias de los componentes.

Para desarrollar el análisis del lado Ethernet sin duplicar cálculos, puede utilizarse la guía sobre cómo calcular el presupuesto PoE para cámaras de seguridad. Ese presupuesto debe mantenerse separado del balance energético solar: uno verifica lo que puede entregar la infraestructura PoE y el otro determina cuánta energía debe captar y almacenar la instalación.

La batería nominal no equivale a autonomía garantizada

Una estimación simplificada de autonomía parte de:

energía utilizable estimada ÷ consumo total real

Pero la energía utilizable no es necesariamente la cifra nominal impresa en la batería. El resultado cambia con:

• la reserva de descarga establecida;
• las pérdidas de conversión;
• el autoconsumo del controlador y del equipo de red;
• la temperatura;
• las protecciones de la batería;
• el envejecimiento;
• el perfil de carga;
• las horas sin producción solar.

Además, el panel debe reponer la energía consumida y cubrir las pérdidas cuando las condiciones lo permitan. No puede deducirse un funcionamiento 24/7 garantizado a partir de la potencia nominal del panel o de los Wh de la batería.

Para estudiar días de autonomía, energía diaria y recuperación de carga, consulte el método específico para dimensionar un sistema solar aislado para CCTV. Esta evaluación debe basarse en las condiciones del emplazamiento y no en una cifra solar genérica para toda España.

Lista de compatibilidad para una arquitectura viable

Antes de comprar o instalar los componentes, esta lista permite comprobar la arquitectura completa.

1. Dispositivo PoE

• ¿La cámara o el equipo identifica claramente IEEE 802.3af, 802.3at o 802.3bt?
• Si usa PoE pasivo, ¿están documentados la tensión, la polaridad y el pinout?
• ¿Se conoce su potencia máxima, no solo el consumo típico?
• ¿Existen funciones que eleven el consumo durante la noche o el arranque?
• ¿La interfaz Ethernet y la velocidad son compatibles con el resto de la red?

2. Interfaz de CC a PoE

• ¿Su entrada admite todo el rango operativo de la batería?
• ¿La salida coincide exactamente con los requisitos del dispositivo?
• ¿Incluye la negociación IEEE que necesita el equipo o funciona de forma pasiva?
• ¿Su potencia continua cubre el peor caso previsto?
• ¿Admite la velocidad Ethernet necesaria?
• ¿La configuración de conectores, polaridad y pares está confirmada?

3. Sistema solar y batería

• ¿El controlador admite la tensión, corriente y potencia del campo fotovoltaico?
• ¿La batería puede cargarse dentro de las temperaturas previstas?
• ¿Se han considerado las protecciones y límites de descarga?
• ¿La energía utilizable cubre el objetivo de autonomía con pérdidas incluidas?
• ¿El panel puede reponer el consumo dentro de los supuestos de diseño?
• ¿Las salidas de CC soportan la corriente requerida?

4. Ruta de datos

• ¿Existe un router, switch, NVR, punto de acceso o puente que origine los datos?
• ¿Está definido el enlace de retorno hacia el centro de control?
• ¿La distancia total del canal Ethernet es admisible?
• ¿El ancho de banda cubre vídeo, gestión y tráfico auxiliar?
• ¿Se necesita gestión remota para reiniciar o diagnosticar equipos?

5. Instalación exterior

• ¿Las cajas, prensaestopas y conectores son adecuados para el entorno?
• ¿Se han previsto sobretensiones, descargas y puesta a tierra?
• ¿La sección de cable limita las pérdidas en CC?
• ¿Los equipos están protegidos frente a temperatura, humedad y condensación?
• ¿Hay acceso seguro para inspección y mantenimiento?

Errores habituales al alimentar una cámara PoE sin red eléctrica

Suponer que el panel alimenta directamente la cámara. La producción fotovoltaica es variable. Normalmente se necesitan regulación, almacenamiento y conversión.

Confundir salida ajustable con PoE IEEE. Seleccionar 48 V en una pantalla no crea detección ni negociación 802.3af, 802.3at o 802.3bt.

Olvidar la fuente de datos. Un cable con alimentación no proporciona conectividad si no existe un router, switch, grabador o enlace inalámbrico conectado.

Dimensionar con el consumo medio. La iluminación nocturna, los motores o el arranque pueden elevar la demanda y hacer que el convertidor se desconecte.

Usar los Wh nominales como energía entregada. Las pérdidas y límites operativos reducen la energía disponible en la carga.

No revisar la caída de tensión. Los tramos largos de corriente continua o un cable Ethernet inadecuado pueden reducir la tensión que recibe el equipo.

Dar por compatible cualquier pinout pasivo. Dos productos con idéntica tensión nominal pueden usar polaridades o pares distintos.

Decisión práctica

Para alimentar un dispositivo PoE existente mediante energía solar, empiece por su ficha técnica: estándar o protocolo PoE, tensión, pinout, potencia máxima y picos. Después seleccione una interfaz CC-PoE compatible con el rango completo de la batería y, por último, dimensione captación y almacenamiento para el consumo de toda la instalación, incluida la ruta de comunicaciones.

Como siguiente paso, compare los modelos Maxsol enlazados con sus requisitos reales de número de puertos, carga continua y de arranque, distancia de cable, potencia solar, condiciones ambientales y funciones de gestión. Confirme siempre las fichas vigentes y la configuración suministrada antes de considerar compatible la arquitectura completa.
