Cómo reducir los costes de instalación de CCTV remoto

Para reducir los costes de instalación de CCTV remoto, no basta con elegir las cámaras más económicas. Las mayores diferencias suelen estar en la obra civil, la acometida eléctrica, los soportes, el transporte de datos, las horas de montaje y las visitas posteriores. La solución de menor inversión inicial puede resultar más cara si exige suscripciones, sustituciones frecuentes o desplazamientos difíciles.

La comparación correcta debe mantener el mismo alcance de vigilancia y separar tres funciones: la fuente de energía, la distribución eléctrica y el transporte de datos. PoE distribuye alimentación y datos hacia los equipos, pero no genera energía. Esa energía puede proceder de la red eléctrica, de un sistema solar con batería o de una arquitectura híbrida.

Establezca un alcance equivalente y una base de costes

Antes de comparar alternativas, defina un alcance común. Si una opción utiliza menos cámaras, reduce la retención de vídeo o elimina redundancias, ya no se está realizando una comparación equivalente.

La base debería especificar, como mínimo:

• Número, ubicación y consumo previsto de las cámaras.
• Cobertura, resolución, frecuencia de imagen y funcionamiento nocturno requeridos.
• Grabación local o centralizada y periodo de conservación.
• Disponibilidad exigida y tolerancia a interrupciones.
• Distancia entre cámaras, armarios, puntos de agregación y centro de control.
• Fuente de energía disponible en cada punto.
• Método de backhaul: cobre, fibra, enlace inalámbrico o red de un operador.
• Condiciones ambientales y accesibilidad para mantenimiento.
• Necesidad de postes, cimentaciones, armarios o protecciones.
• Horizonte temporal de la comparación económica.

Conviene crear un plano por nodos. Para cada emplazamiento, anote la carga eléctrica continua, los picos de consumo, la ruta de comunicaciones y las intervenciones necesarias. Así se evita aplicar una única arquitectura a lugares con condiciones muy distintas.

Hoja de cálculo del coste del ciclo de vida

Una hoja transparente debe separar los costes iniciales de los recurrentes y de las sustituciones previstas:

Categoría	Partidas que deben incluirse
Estudios previos	Visita técnica, replanteo, comprobación de cobertura, evaluación energética y diseño
Obra civil	Zanjas, canalizaciones, arquetas, perforaciones, cimentaciones y reposición de superficies
Acceso a la red eléctrica	Extensión de línea, acometida, cuadros, protecciones, contador y trámites aplicables
Estructuras	Postes, mástiles, soportes, herrajes y medios de elevación
Alimentación	Fuente PoE, switch, inyectores, convertidores, sistema solar, batería o respaldo
Comunicaciones	Cable de cobre, fibra, transceptores, CPE, antenas o servicio de operador
Instalación	Transporte, mano de obra, maquinaria, configuración y etiquetado
Puesta en marcha	Alineación, pruebas, documentación y formación operativa
Operación	Electricidad, conectividad, licencias o suscripciones aplicables
Mantenimiento	Inspecciones, limpieza, vegetación, reajustes y desplazamientos
Sustituciones	Baterías, fuentes, protecciones, equipos de red y otros elementos con vida limitada
Contingencias	Intervenciones por daños, pérdida de alineación, vandalismo o cambios en el entorno

Una fórmula sencilla es:

Coste de ciclo de vida = inversión inicial + costes recurrentes + sustituciones previstas + intervenciones estimadas

Utilice el mismo número de años y los mismos requisitos de disponibilidad en todas las opciones. Si se aplica actualización financiera, inflación o valor residual, hágalo de forma coherente para cada alternativa.

Compare la extensión de red eléctrica con la energía solar

La red eléctrica suele ser una opción sólida cuando ya existe cerca del punto de cámara y puede utilizarse sin una obra civil desproporcionada. En cambio, extenderla hasta una ubicación aislada puede implicar zanjas, permisos, cuadros, protecciones, contadores y costes recurrentes.

Un sistema solar aislado puede evitar parte de esa infraestructura, pero añade paneles, batería, controlador, estructura y cálculos energéticos. No es automáticamente más barato ni garantiza por sí solo funcionamiento continuo.

Matriz de decisión equivalente

Criterio	PoE alimentado desde red	Solar aislado con distribución PoE	Arquitectura híbrida
Fuente de energía	Red eléctrica	Panel solar y batería	Combinación por zonas o nodos
Función de PoE	Distribuye energía y datos	Distribuye la energía disponible hacia los equipos	Depende de cada nodo
Obra civil	Puede requerir acometida, zanja y cuadros	Puede evitar la extensión eléctrica, pero necesita soporte y armario	Se limita la obra a los puntos donde aporta valor
Coste recurrente	Consumo y posibles cuotas asociadas	Inspección y sustituciones programadas	Mezcla de ambos perfiles
Dependencia ambiental	Baja en cuanto a generación local	Alta: irradiación, sombras y temperatura afectan al diseño	Puede reducir el riesgo si se divide correctamente
Mantenimiento	Habitualmente concentrado en cuadros y cableado	Incluye panel, batería, controlador y conexiones	Más tipos de equipo que gestionar
Escalabilidad de carga	Puede ser sencilla si existe capacidad eléctrica	Limitada por generación, almacenamiento y envolvente térmica	Permite reservar el sistema solar para cargas controladas
Mejor encaje	Emplazamientos con suministro próximo y accesible	Puntos sin red donde la carga y el recurso solar sean adecuados	Proyectos con condiciones diferentes en cada ubicación

Una solución híbrida no tiene por qué significar que cada poste combine todas las fuentes. Puede consistir en alimentar desde la red el centro de grabación y los puntos accesibles, mientras ciertos nodos alejados funcionan con energía solar. También puede conservarse una infraestructura eléctrica existente y utilizar nuevos sistemas autónomos únicamente donde ampliar la red resulte complejo.

Cómo calcular una carga solar sin confundir Wh nominales con autonomía

El dimensionamiento empieza sumando el consumo de todos los equipos: cámaras, iluminación auxiliar si existe, switch o inyector, radioenlace, convertidores y electrónica de control. Después deben considerarse las pérdidas de conversión, el consumo nocturno, las temperaturas de funcionamiento y el periodo sin generación que deba soportar el sistema.

Ejemplo exclusivamente hipotético: cuatro cámaras de 8 W, electrónica de red de 10 W y un radio de 7 W sumarían 49 W. Si se presupone un 20 % adicional para pérdidas y margen de diseño, la carga considerada sería de 58,8 W, equivalente a aproximadamente 1,41 kWh diarios. Estas cifras son supuestos didácticos, no prestaciones medidas de ningún producto.

Ese cálculo todavía no determina el panel ni la batería. Faltan el recurso solar del emplazamiento, las sombras estacionales, la orientación, las temperaturas, la profundidad de descarga admisible y la autonomía requerida.

Como referencia de selección, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah —768 Wh nominales—, controlador MPPT y tres salidas DC de 12 V; RS485 es opcional. La energía nominal de la batería no equivale a energía útil entregada, y esos datos no permiten prometer una autonomía universal.

Antes de especificar cualquier sistema deben confirmarse en la ficha vigente los límites de tensión, corriente y potencia fotovoltaica del controlador, las temperaturas de carga de la batería, las protecciones y la configuración suministrada. También es necesario comprobar cómo se obtendrá la tensión PoE requerida, ya que disponer de salidas DC no implica por sí mismo disponer de puertos PoE.

Evalúe el backhaul inalámbrico frente a un nuevo cableado

El backhaul lleva el vídeo desde el nodo remoto hasta el punto de grabación o la red principal. Elegir entre cobre, fibra y radioenlace puede cambiar de forma sustancial el coste de la instalación.

Reutilización o ampliación de cobre

El cobre puede ser razonable cuando existe una canalización utilizable, las distancias y el entorno eléctrico lo permiten y el enlace puede diseñarse dentro de los límites del equipo. No debe suponerse que un cable cualquiera servirá por estar ya instalado: hay que revisar categoría, estado, empalmes, protección contra sobretensiones y separación respecto a conductores eléctricos.

Para recorridos superiores a los habituales de Ethernet, conviene estudiar las topologías, presupuestos de potencia y limitaciones explicadas en esta guía sobre cómo extender PoE para cámaras IP a larga distancia.

Fibra para distancias, aislamiento y capacidad

La fibra puede evitar problemas derivados de diferencias de potencial y entornos con interferencias, además de facilitar enlaces de mayor distancia. Sin embargo, deben contabilizarse canalización, tendido, terminación, transceptores, cajas, pruebas y personal cualificado.

La elección de módulos, conectores y presupuesto óptico debe hacerse como un sistema completo. Esta guía de uplinks SFP para redes CCTV de fibra resume los puntos que conviene verificar antes de comprar componentes por separado.

Radioenlace cuando existe una ruta viable

Un enlace inalámbrico puede eliminar zanjas o cables entre edificios, postes y zonas separadas. El ahorro solo es real si existe línea de visión adecuada, un espectro utilizable y estructuras capaces de mantener la alineación.

Entre las partidas que suelen pasarse por alto están:

• Estudio de línea de visión y despeje de la zona de Fresnel.
• Interferencias presentes y previsibles.
• Altura, resistencia y accesibilidad de los mástiles.
• Protección eléctrica y puesta a tierra.
• Cableado corto desde la radio hasta el equipo PoE o la cámara.
• Tiempo de alineación y pruebas.
• Requisitos radioeléctricos aplicables en el emplazamiento.
• Capacidad efectiva necesaria con tráfico simultáneo.

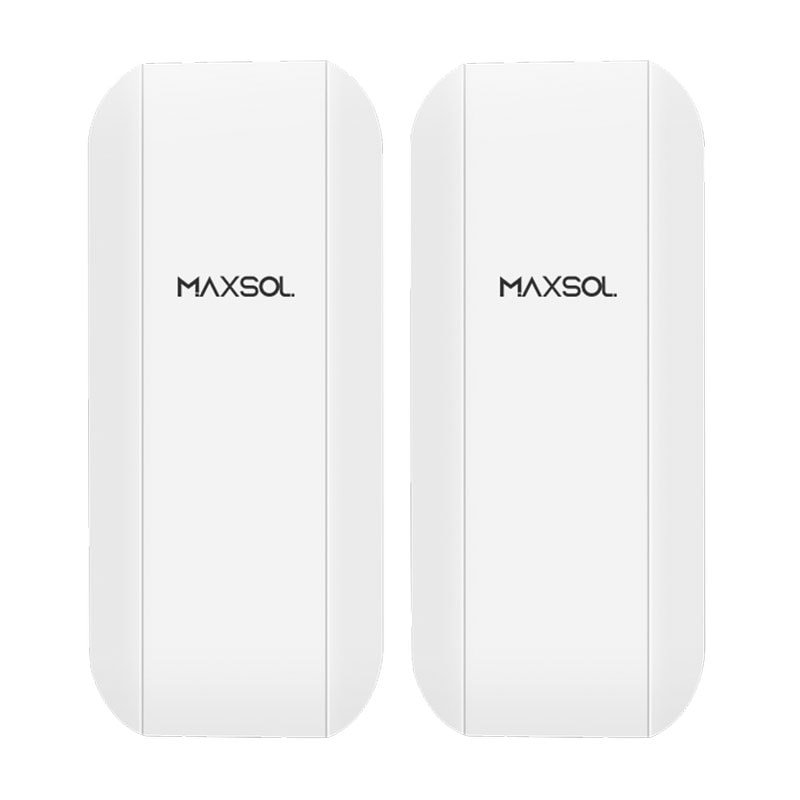

El CPE inalámbrico Maxsol CPE295 de 5,8 GHz documenta una antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o DC de 9-48 V y un consumo de 6,5 W a plena carga. Las etiquetas de alcance o velocidad de una gama inalámbrica no garantizan la distancia ni el caudal útil de una instalación concreta. Hay que verificar línea de visión, interferencias, normativa local y capacidad bajo el patrón real de tráfico.

Los dos productos enlazados son ejemplos de selección, no un conjunto cuya compatibilidad haya sido probada. La tensión, polaridad, método PoE, conectores, consumo total y protecciones deben validarse antes de combinarlos.

Reduzca las visitas repetidas con estudios y pruebas en banco

Una segunda visita a una ubicación remota puede costar más que muchas horas de preparación. La forma más directa de evitarla es resolver las incertidumbres antes de desplazar al equipo de montaje.

Estudio previo del emplazamiento

La inspección debería registrar:

• Coordenadas y orientación de cada punto.
• Obstáculos actuales y crecimiento previsible de vegetación.
• Recorrido y estado de las canalizaciones existentes.
• Distancia real de cables y enlaces inalámbricos.
• Espacio y resistencia de postes o estructuras.
• Exposición solar y sombras a lo largo del día.
• Acceso para vehículos, elevadores y mantenimiento.
• Temperatura y ventilación del armario.
• Cobertura de comunicaciones disponible.
• Riesgos de manipulación, vandalismo o impacto.
• Necesidad de permisos de acceso o trabajos de terceros.

Las fotografías deben asociarse a cada nodo y a su orientación. Un croquis genérico puede ocultar diferencias entre dos ubicaciones aparentemente iguales.

Pruebas en banco antes de instalar

Monte temporalmente la cadena completa: fuente, batería o alimentación DC, convertidor, switch o inyector PoE, cámara, CPE y sistema de grabación. Compruebe:

1. Tensiones, polaridades y conectores.
2. Consumo en arranque, modo nocturno y carga elevada.
3. Negociación PoE y velocidad de enlace.
4. Direcciones IP, VLAN y credenciales.
5. Flujo de vídeo hacia el grabador.
6. Recuperación tras una interrupción de energía.
7. Configuración guardada y copia de seguridad.
8. Etiquetado de cables, puertos y equipos.
9. Accesorios, prensaestopas, fijaciones y repuestos necesarios.
10. Acceso remoto autorizado para diagnóstico.

Estas pruebas no sustituyen la validación en campo, especialmente en radioenlaces y generación solar, pero reducen fallos evitables de configuración o compatibilidad.

Incluya mantenimiento, sustituciones y costes operativos

Una comparación limitada al material de instalación favorece artificialmente las soluciones que trasladan los gastos al futuro. El presupuesto debe incluir cuándo, por qué y con qué recursos se volverá al emplazamiento.

En sistemas conectados a la red, considere el consumo, las cuotas aplicables, las inspecciones de cuadros y la reparación de cableado. Si se utiliza conectividad de un operador, incluya las suscripciones y los límites de datos o gestión que correspondan.

En sistemas solares, contemple:

• Inspección y limpieza cuando las condiciones lo requieran.
• Revisión de conexiones, soportes y sellados.
• Seguimiento del estado de carga y de las alarmas disponibles.
• Sustitución futura de la batería según su uso real y las indicaciones del fabricante.
• Pérdida temporal de servicio durante intervenciones.
• Acceso al emplazamiento y logística de los repuestos.

En radioenlaces, añada comprobaciones de alineación, cambios en el entorno, interferencias y estado de los soportes. Para cobre o fibra, incluya daños accidentales, entrada de agua, degradación de conectores y trabajos de localización de averías.

No asigne una vida útil universal a las baterías ni presuponga funcionamiento 24/7. La duración depende de la temperatura, profundidad de descarga, estrategia de carga, calidad de instalación y perfil de consumo. Utilice intervalos de sustitución documentados para la configuración elegida y evalúe escenarios conservadores si todavía existe incertidumbre.

Elija el menor coste viable durante toda la vida útil

La opción ganadora no es la que obtiene el total más bajo en una hoja de cálculo incompleta, sino la alternativa de menor coste que cumple los requisitos técnicos y operativos.

Puede aplicar este orden de decisión:

1. Reutilice infraestructura solo después de inspeccionarla. Una canalización, poste o cable existente reduce costes si conserva capacidad y seguridad suficientes.
2. Use la red eléctrica cuando esté disponible en condiciones razonables. Evite extenderla automáticamente a todos los puntos sin comparar obra civil y costes recurrentes.
3. Considere energía solar donde la red no sea viable. Dimensione con la carga completa, el periodo crítico de generación y una autonomía definida.
4. Compare radioenlace con zanja y fibra. El inalámbrico requiere una ruta radioeléctrica estable; la fibra requiere una ruta física instalable y mantenible.
5. Combine tecnologías por zonas. Una arquitectura mixta puede ser más eficiente que imponer una solución única a emplazamientos diferentes.
6. Valore las visitas futuras. Accesos difíciles, desplazamientos largos y equipos de elevación pueden cambiar la clasificación económica.
7. Realice un análisis de sensibilidad. Compruebe qué ocurre si aumenta la carga, se necesita otra cámara, cambia una suscripción o debe adelantarse una sustitución.
8. Documente los supuestos. Señale qué datos están medidos, cuáles proceden de fichas técnicas y cuáles siguen pendientes de confirmar.

Los errores más habituales son tratar PoE como fuente de energía, dimensionar el sistema solar usando solo los vatios de las cámaras, aceptar el alcance comercial de un radio sin estudio, ignorar las pérdidas de conversión y comparar una instalación cableada completa con una alternativa inalámbrica que excluye postes, protecciones o configuración.

Como siguiente paso, prepare una tabla por nodo y compare los modelos enlazados de Maxsol con el número de puertos, la carga total, las distancias, la fuente de energía, el entorno, el método de alimentación y las funciones de gestión que realmente necesita el proyecto. Verifique siempre la ficha técnica vigente y la configuración suministrada antes de cerrar el diseño.
