Lista de comprobación para instalar CCTV con energía solar

Antes de comprar equipos para un sistema de videovigilancia solar, el proyecto debe documentar la demanda eléctrica completa, la exposición solar del peor periodo del año, las interfaces de alimentación y datos, la autonomía requerida y las condiciones reales de instalación. No basta con sumar la potencia nominal de las cámaras ni con elegir un panel según el consumo medio.

Una buena checklist para desplegar CCTV con energía solar debe aportar evidencias verificables: mediciones de consumo diurno y nocturno, fotografías del horizonte, distancias de cableado, perfiles de sombra, requisitos de grabación, pruebas del enlace de comunicaciones y criterios claros de aceptación. Estos datos permiten comparar soluciones sin presuponer una autonomía o un rendimiento que todavía no se han demostrado sobre el terreno.

Área que debe validarse	Evidencia mínima antes de comprar
Cámaras y equipos auxiliares	Modelos, unidades, potencia medida, picos de arranque y funcionamiento nocturno
Grabación	Ubicación, consumo, retención requerida y comportamiento ante cortes
Comunicaciones	Tecnología, distancia, visibilidad, tráfico previsto y consumo del enlace
Recurso solar	Fotografías, sombras, orientación, inclinación y mes de diseño
Alimentación	Tensiones, conectores, polaridad, PoE, pérdidas y protecciones
Autonomía	Horas o días requeridos, cargas prioritarias y estrategia de recuperación
Entorno	Temperatura, lluvia, polvo, salinidad, viento, vandalismo y acceso
Puesta en marcha	Registros de energía, tensión, tráfico, calidad del enlace y alarmas

Documentar las cargas de cámaras, grabación y backhaul

El inventario energético debe incluir todo lo que obtiene electricidad del sistema solar, no solo las cámaras. Una carga omitida puede consumir durante las 24 horas y alterar de forma considerable el balance diario.

Para cada equipo conviene registrar:

Fabricante y modelo exactos.
Cantidad de unidades.
Tensión de entrada y rango permitido.
Consumo en reposo, típico y máximo declarado.
Consumo real medido cuando sea posible.
Horas de funcionamiento al día.
Picos de arranque o activación.
Dependencia de otros dispositivos.
Necesidad de alimentación continua o interrumpible.

Separar el perfil diurno del nocturno

Muchas cámaras no presentan la misma demanda durante todo el día. Al anochecer pueden activarse los iluminadores infrarrojos, cambiar el modo de imagen o entrar en funcionamiento focos auxiliares. Las cámaras motorizadas, los calefactores, los ventiladores y los limpiaparabrisas también generan cargas variables.

La revisión debe reproducir los modos reales previstos:

Funcionamiento diurno normal.
Funcionamiento nocturno con infrarrojos o iluminación auxiliar.
Transmisión y grabación simultáneas.
Movimiento PTZ, zoom o enfoque, si procede.
Arranque tras una desconexión completa.
Activación de todos los elementos auxiliares que puedan coincidir.

Para el presupuesto energético preliminar, se calcula la energía diaria de cada carga multiplicando su potencia por las horas de uso. Sin embargo, el diseño también debe considerar la potencia simultánea máxima, porque cables, convertidores, controladores y salidas pueden ser adecuados en energía diaria pero insuficientes ante un pico instantáneo.

Incluir grabación y comunicaciones

Hay que definir dónde se grabará el vídeo. Una tarjeta en la cámara, un grabador local, un servidor remoto o una plataforma externa producen arquitecturas y consumos distintos. Deben especificarse la resolución, los fotogramas por segundo, el códec, la grabación continua o por eventos y el periodo de conservación, sin asumir que la red transportará siempre el caudal teórico.

El backhaul puede incorporar un router móvil, un radioenlace, un switch, un inyector PoE, un convertidor de tensión o varios equipos intermedios. Todos deben aparecer en la hoja de cargas, incluidos sus consumos nocturnos y en espera.

Si el proyecto aún está en fase conceptual, la guía para construir un sistema CCTV solar en zonas remotas ayuda a ordenar la arquitectura antes de seleccionar componentes. El dimensionamiento energético detallado debe realizarse después con datos del emplazamiento; para ello puede consultarse la guía sobre cómo dimensionar un sistema solar aislado para CCTV.

Inspeccionar sombras, montaje y exposición ambiental

El estudio solar debe hacerse para el periodo más desfavorable en el que el sistema tenga que cumplir su objetivo, no solo durante una visita con cielo despejado. Una ubicación soleada en verano puede sufrir sombras prolongadas en invierno por árboles, edificios, relieve, antenas o la propia estructura.

La inspección previa debería recoger:

Coordenadas y altitud del emplazamiento.
Fotografías panorámicas del horizonte.
Obstáculos al este, sur y oeste.
Sombras previstas durante el mes de diseño.
Orientación e inclinación posibles del panel.
Superficie disponible y método de anclaje.
Distancia entre panel, batería, armario y cargas.
Acceso para limpieza, inspección y sustitución.
Riesgo de crecimiento de vegetación.
Posibles ampliaciones o construcciones cercanas.

En España, las condiciones relevantes varían mucho según el emplazamiento. Una instalación costera puede exigir atención a la salinidad y la corrosión; una zona agrícola, al polvo; una ubicación de montaña, al frío, el viento o la nieve; y un recinto urbano, a las sombras, el vandalismo y las restricciones de montaje. Estas condiciones deben transformarse en requisitos verificables para armarios, fijaciones, prensaestopas, conectores y protecciones.

Revisar temperatura y ubicación de la batería

La temperatura dentro de un armario al sol puede diferir de la temperatura ambiente. Por eso deben evaluarse la radiación directa, el color y la ventilación del recinto, la separación entre componentes y las fuentes internas de calor. También hay que confirmar el rango ambiental admitido por cada dispositivo con su documentación específica.

No debe darse por hecho que una envolvente exterior resuelve por sí sola la condensación. Los ciclos térmicos, la entrada de humedad por cables y la colocación de respiraderos pueden afectar a conectores y electrónica. El proyecto debe definir cómo se inspeccionarán el sellado y la presencia de agua tras la instalación.

Confirmar tensión, PoE e interfaces de datos

La compatibilidad eléctrica requiere comprobar tensión, corriente, polaridad, conectores, pinout y protocolo. Que dos equipos utilicen el término «PoE» no significa necesariamente que puedan conectarse entre sí.

Antes de cerrar la lista de materiales, hay que responder:

¿La cámara acepta PoE normalizado, PoE pasivo o entrada DC?
¿Qué tensión necesita y cuál es su rango permitido?
¿Cómo negocia o recibe la alimentación?
¿Qué pares y polaridad utiliza?
¿Cuál es su consumo máximo, incluido el modo nocturno?
¿Qué tensión proporciona la batería en todo su rango operativo?
¿Qué pérdidas habrá en convertidores y cables?
¿El puerto de datos admite la velocidad y el modo requeridos?
¿Se necesita aislamiento, protección contra sobretensiones o puesta a tierra?
¿Qué ocurre si la tensión cae durante el arranque o la descarga?

Interfaz	Comprobaciones esenciales	Error habitual
DC directa	Rango de tensión, corriente, conector y polaridad	Comparar solo la tensión nominal
PoE normalizado	Estándar admitido, clase de potencia y negociación	Suponer compatibilidad por usar RJ45
PoE pasivo	Tensión, polaridad y pares concretos	Conectarlo a un dispositivo no compatible
Ethernet	Velocidad, distancia, protección y presupuesto de tráfico	Confundir velocidad de puerto con caudal real
Radioenlace	Frecuencia, visibilidad, alineación, interferencia y tráfico	Usar la distancia comercial como garantía

Como referencia de arquitectura, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah —768 Wh—, un controlador MPPT y tres salidas DC de 12 V. Estos datos permiten contrastar una lista de cargas, pero no establecen una autonomía universal: esta dependerá del consumo, el recurso solar, las pérdidas, la temperatura y los criterios operativos del proyecto.

Cuando una carga necesita otra tensión PoE, el convertidor DC a PoE Maxsol POE24V acepta una entrada de 12-36 V DC y proporciona una salida PoE ajustable de 12-57 V, Ethernet Gigabit y una pantalla LCD de tensión. Su carga continua documentada para conversión de 12 V a 48 V es de hasta 30 W. Estos datos no demuestran negociación IEEE PoE; antes de conectarlo deben verificarse protocolo, tensión, polaridad y pinout de la cámara.

Validar el enlace inalámbrico con una inspección radioeléctrica

Un enlace inalámbrico debe diseñarse en función de la línea de visión, la zona de Fresnel, la altura de montaje, la interferencia, la anchura de canal, el tráfico útil y la estabilidad necesaria. La distancia anunciada o la velocidad del puerto no garantizan el rendimiento en un emplazamiento concreto.

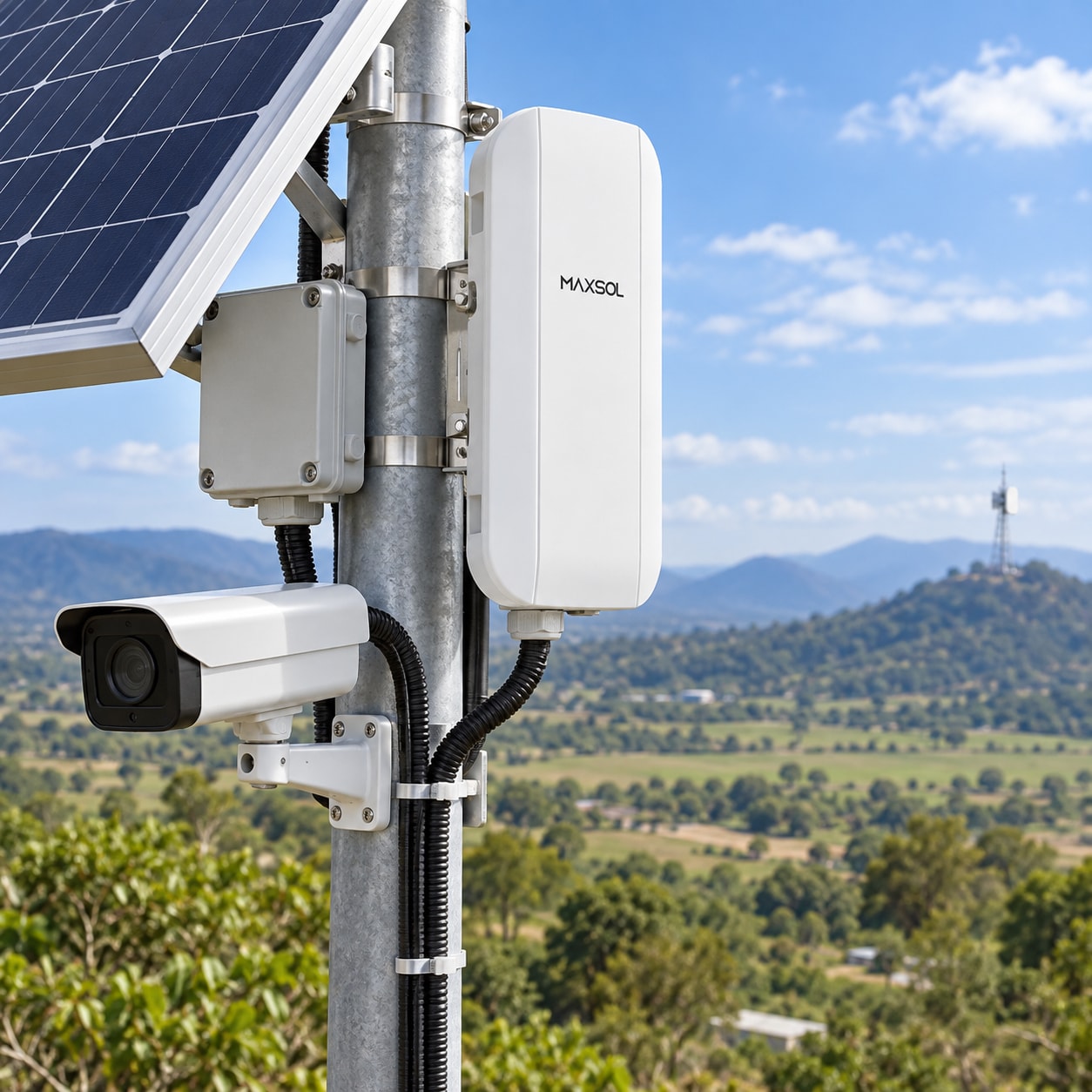

El CPE inalámbrico direccional Maxsol CPE295 documenta funcionamiento en 5,8 GHz, antena direccional MIMO 2x2 de 14 dBi, un puerto Gigabit LAN, alimentación IEEE 802.3af/at o DC de 9-48 V y un consumo de 6,5 W a plena carga. Ese consumo debe incluirse en el balance si el equipo permanece activo las 24 horas. El alcance y la tasa útil deben comprobarse mediante una evaluación del trayecto y pruebas reales.

Los productos citados son ejemplos de componentes arquitectónicos, no un conjunto cuya compatibilidad mutua haya sido validada para todos los proyectos.

Fijar objetivos de autonomía, recuperación y prioridad de cargas

La autonomía no debería expresarse como «varios días» sin condiciones. Debe definirse mediante un objetivo medible: cuántas horas puede operar el sistema sin aporte solar, qué funciones deben seguir activas y en qué estado inicial de la batería se basa el cálculo.

Un pliego claro puede diferenciar entre:

Operación normal: cámaras, grabación y comunicaciones activas.
Modo de ahorro: reducción de funciones no esenciales.
Modo crítico: solo cámara o enlace prioritario.
Desconexión de protección: corte controlado antes de una descarga no admisible.
Recuperación: secuencia de encendido cuando vuelve a existir energía suficiente.

Definir qué debe mantenerse durante un déficit solar

No todas las cargas tienen la misma importancia. En algunos proyectos es preferible conservar la grabación local aunque se pierda temporalmente el backhaul. En otros, mantener la transmisión de alarmas tiene prioridad sobre vídeo continuo o iluminación auxiliar.

La matriz de prioridades debe indicar:

Qué equipo se desconecta primero.
Qué umbral activa el modo de ahorro.
Si el apagado es ordenado o inmediato.
Cómo se evita un ciclo repetido de encendido y apagado.
Qué carga se recupera primero.
Cuánta energía debe haberse repuesto antes del reinicio.

También conviene estudiar el arranque simultáneo después de una interrupción. Si cámaras, radios y grabadores arrancan a la vez, el pico puede superar el consumo estable. Una secuencia escalonada puede ser necesaria, pero debe estar respaldada por equipos y lógica de control adecuados.

No confundir autonomía con recuperación

Una batería puede cubrir un periodo sin sol y, aun así, tardar demasiado en recuperar su estado habitual si la generación disponible apenas supera la demanda diaria. Por tanto, deben evaluarse por separado:

La energía utilizable durante el periodo sin aporte.
La generación prevista en el mes de diseño.
Las pérdidas de conversión, cableado y control.
La energía diaria consumida mientras se recarga.
El tiempo objetivo para volver al estado normal.
Los límites de carga y descarga del sistema seleccionado.

No existe un tiempo de funcionamiento válido para cualquier instalación. Además de la capacidad nominal, influyen la profundidad de descarga admitida, la temperatura, el envejecimiento, las pérdidas y el perfil real de las cargas.

Planificar supervisión, mantenimiento y acceso físico

Un sistema remoto necesita indicar qué datos podrán consultarse sin desplazarse y cuáles exigirán una inspección presencial. La monitorización debería ayudar a diferenciar un problema energético de uno de red, cámara o grabación.

Según la complejidad del proyecto, puede ser útil registrar:

Tensión de batería.
Corriente de carga y descarga.
Estado o alarmas del controlador.
Disponibilidad de cada cámara.
Estado del almacenamiento.
Tráfico y errores de los puertos.
Calidad y estabilidad del radioenlace.
Temperatura interna del armario.
Historial de reinicios y desconexiones.
Fecha y hora coherentes entre dispositivos.

Las alarmas deben tener umbrales, destinatarios y acciones definidos. Una notificación de «batería baja» aporta poco si no se conoce la carga activa, la duración del evento o la tensión de recuperación.

Diseñar para intervenir con seguridad

La visita de mantenimiento debe contemplarse desde el diseño. Hay que prever espacio para medir, desconectar y sustituir componentes sin desmontar toda la instalación. Los cables y fusibles deben quedar identificados, y la documentación debe incluir un esquema actualizado.

La revisión de acceso debe considerar:

Posición y altura del panel.
Acceso al armario y a sus cierres.
Espacio para herramientas y equipos de medida.
Riesgos de tráfico, desnivel o trabajos en altura.
Posibilidad de limpiar el panel sin dañarlo.
Sustitución de batería, protecciones y conectores.
Cobertura móvil o comunicación alternativa para soporte.
Control de llaves, credenciales y contraseñas.
Protección frente a manipulación o robo.

El plan de mantenimiento debería basarse en el entorno y en las recomendaciones de cada componente. No es adecuado fijar un intervalo universal para todos los emplazamientos.

Poner en marcha con evidencias de energía y red

La puesta en servicio debe demostrar que la instalación coincide con el diseño y dejar una referencia para futuras averías. Una fotografía del sistema encendido no sustituye a los registros de tensión, consumo y comunicaciones.

Pruebas mínimas de aceptación

Prueba	Evidencia que conviene guardar
Inspección física	Fotografías, orientación, inclinación, anclajes, sellado y etiquetado
Polaridad y tensión	Valores medidos antes de conectar cada carga
Consumo diurno	Potencia o corriente con todas las funciones diurnas activas
Consumo nocturno	Medición con infrarrojos, iluminación y funciones auxiliares
Arranque	Pico observado y comportamiento tras una desconexión
Carga solar	Valores del controlador en condiciones registradas
Ethernet	Estado del enlace, velocidad negociada y errores
Radioenlace	Señal, ruido, estabilidad, latencia y caudal útil medido
Vídeo	Acceso, calidad, eventos, sincronización horaria y grabación
Alarmas	Activación, recepción, contenido y recuperación
Prioridades	Desconexión y reconexión en el orden previsto

Las mediciones deben ir acompañadas de fecha, hora, condiciones meteorológicas, instrumentos utilizados y configuración activa. Un único valor instantáneo no representa necesariamente el comportamiento durante la noche o durante varios días variables, pero sí proporciona una línea base útil.

Entregar un expediente de puesta en servicio

Al finalizar, el responsable del sistema debería disponer de:

Inventario final con modelos y números de serie.
Diagrama eléctrico y de red.
Configuración de tensiones y umbrales.
Dirección y función de cada dispositivo.
Mediciones de consumo diurno, nocturno y de arranque.
Resultados de las pruebas de vídeo y backhaul.
Fotografías del montaje y del horizonte.
Procedimiento de apagado y recuperación.
Matriz de alarmas.
Plan de mantenimiento y acceso.
Registro de cambios respecto al diseño inicial.

Errores frecuentes antes del despliegue

Los fallos más evitables suelen originarse antes de instalar:

Dimensionar con el consumo «típico» y omitir el modo nocturno.
Olvidar router, radio, switch, convertidores o grabador.
Usar datos solares anuales en lugar del mes de diseño.
Evaluar las sombras en una sola hora o estación.
Tratar todos los sistemas PoE como equivalentes.
No calcular las pérdidas y caídas de tensión del cableado.
Basarse en el alcance comercial de un radio sin estudiar el trayecto.
Especificar autonomía sin definir cargas prioritarias.
No comprobar el arranque simultáneo.
Instalar el armario donde después no puede mantenerse.
Aceptar el sistema sin mediciones energéticas y de red.
Suponer que varios componentes forman un conjunto compatible por compartir tensiones nominales.

La decisión de compra debe tomarse cuando la documentación permita relacionar cada requisito con una especificación comprobable. Como siguiente paso, compare los modelos enlazados de Maxsol con el número de puertos, carga diurna y nocturna, distancia de comunicación, tensión, potencia, entorno y necesidades de gestión de su instalación; después valide las interfaces y el comportamiento conjunto antes del despliegue definitivo.
