12 V, 24 V o 48 V para PoE exterior: cómo elegir

Para una red PoE exterior, 48 V suele ser la opción más eficiente cuando hay potencia elevada o recorridos largos, porque reduce la corriente y las pérdidas en el cable. Una arquitectura de 24 V ofrece un equilibrio práctico entre eficiencia, disponibilidad de equipos y complejidad, mientras que 12 V encaja mejor en ramales cortos, cargas pequeñas o sistemas con batería nativa de 12,8 V.

Sin embargo, no se debe elegir solo por la tensión nominal. La decisión correcta depende del rango real de la batería, la caída durante el arranque, la longitud y sección del cable, los límites del convertidor, la protección de cada ramal y la tensión mínima que llega a los equipos en el peor caso.

Criterio	Distribución a 12 V	Distribución a 24 V	Distribución a 48 V
Corriente para una misma potencia	Alta	Media	Baja
Pérdidas en cables largos	Mayores	Moderadas	Menores
Sección de cable necesaria	Normalmente mayor	Intermedia	Normalmente menor
Uso habitual	Cargas pequeñas y distancias cortas	Sistemas solares y armarios intermedios	Troncales largas y cargas PoE superiores
Sensibilidad a la caída de tensión	Muy alta	Media	Menor
Conversión para alimentar PoE	Habitualmente necesaria	Depende del equipo	Puede seguir siendo necesaria
Riesgo principal	Arranque inestable y pérdidas elevadas	Compatibilidad entre rangos	Exceder entradas o confundir alimentación pasiva con PoE negociado

Identificar fuentes, cargas y rangos de tensión

El primer paso es dibujar la cadena completa de energía, desde la generación hasta cada cámara, radio, punto de acceso o switch. En una instalación solar típica puede haber panel fotovoltaico, regulador, batería, protección principal, convertidor CC-CC, switch PoE y varios ramales de carga.

No conviene tratar “12 V”, “24 V” o “48 V” como valores constantes. Son denominaciones de arquitectura. La tensión de una batería cambia con el estado de carga, la corriente, la temperatura, el funcionamiento del cargador y la actuación de sus protecciones.

Para cada elemento, registre como mínimo:

Rango de tensión de entrada permitido.
Consumo continuo y consumo máximo.
Corriente de arranque o demanda transitoria.
Tensión de desconexión y de recuperación.
Polaridad, conectores y asignación de pines.
Tipo de salida PoE y forma de detección o negociación.
Potencia total y por puerto.
Temperaturas de funcionamiento y de carga.
Longitud, sección y material de cada cable.

También debe distinguirse entre tensión de distribución y tensión PoE. Una batería de 12,8 V puede alimentar un convertidor que genere una salida próxima a 48 V, pero esto no significa que toda la instalación sea de 48 V. El tramo anterior al convertidor seguirá transportando corriente a baja tensión y puede sufrir pérdidas importantes.

Como ejemplo de fuente, el sistema solar Maxsol CS12060 de 120 W y 768 Wh documenta un panel monocristalino de 120 W, una batería LiFePO4 de 12,8 V y 60 Ah, regulador MPPT y tres salidas de 12 V CC. RS485 es opcional. Los 768 Wh son energía nominal de batería, no energía íntegramente utilizable en las cargas: hay que descontar límites de descarga, conversiones, cableado, temperatura y consumos auxiliares. No se puede deducir de esa cifra una autonomía universal ni un funcionamiento continuo garantizado.

La química de batería influye en la ventana de tensión, el sistema de protección y las condiciones de carga. Para ampliar este punto sin desviar el diseño de distribución, puede consultarse la guía sobre ventajas y consideraciones de las baterías LiFePO4 para CCTV solar.

Prever la caída durante el arranque y los límites del convertidor

Una red que funciona con consumo estable puede reiniciarse cuando arrancan simultáneamente cámaras, iluminadores, calefactores, radios o switches. Durante ese instante, la tensión puede caer por la suma de cuatro factores:

Resistencia interna de la batería.
Resistencia de cables, fusibles, conectores y bornes.
Demanda transitoria de las cargas.
Corriente de entrada y comportamiento de arranque de los convertidores.

Los convertidores de potencia constante agravan este problema en baja tensión. Si necesitan entregar la misma potencia y su tensión de entrada disminuye, demandan más corriente. Esa corriente adicional aumenta la caída en el cable, lo que puede producir un ciclo de descenso de tensión, desconexión y nuevo intento de arranque.

Por tanto, compruebe tanto la tensión mínima de entrada como la corriente máxima admitida. Una entrada especificada para un rango determinado no garantiza que el convertidor pueda entregar su potencia máxima en todo ese rango.

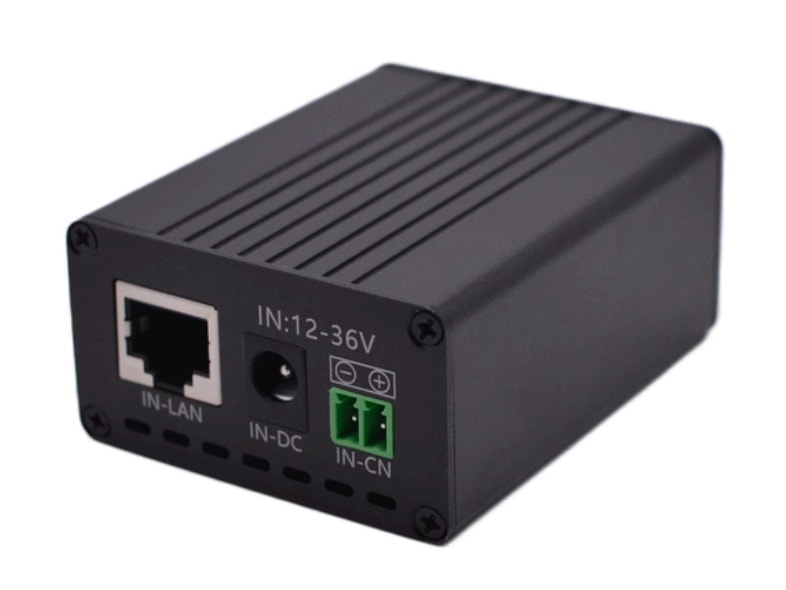

El convertidor Maxsol POE24V de CC a PoE acepta una entrada documentada de 12 a 36 V CC y proporciona una salida PoE ajustable entre 12 y 57 V, Ethernet Gigabit y pantalla LCD de tensión. En conversión continua de 12 V a 48 V, la carga documentada es de hasta 30 W. Su eficiencia máxima indicada es del 94 %, pero no debe emplearse como eficiencia garantizada para calcular el peor caso.

Además, no está establecido con estos datos que efectúe detección o negociación IEEE con el dispositivo alimentado. Antes de conectarlo hay que confirmar:

Tensión de salida configurada.
Polaridad y asignación de pines.
Protocolo PoE requerido por la carga.
Potencia continua y de arranque.
Corriente máxima en la entrada más baja.
Comportamiento ante cortocircuitos y reconexiones.

Un error frecuente es dimensionar el fusible, el cable y la batería utilizando la corriente de salida a 48 V. Si un convertidor entrega 30 W desde una fuente de 12 V, la corriente de entrada será bastante mayor que la corriente de salida y aumentará aún más al incluir pérdidas y caída de tensión.

Calcular la caída de tensión con el recorrido de ida y vuelta

La caída de tensión debe calcularse con la resistencia total de ida y vuelta, no solo con la distancia física entre el armario y el equipo.

La aproximación básica es:

Resistencia del circuito = 2 × longitud de un trayecto × resistencia del conductor por metro

Caída de tensión = corriente × resistencia del circuito

Pérdida en el cable = corriente² × resistencia del circuito

Ejemplo hipotético de comparación

Las siguientes cifras son supuestos de cálculo, no prestaciones medidas de ningún producto:

Carga constante: 60 W.
Longitud de un trayecto: 30 m.
Longitud eléctrica de ida y vuelta: 60 m.
Conductor de cobre de 2,5 mm².
Resistencia supuesta a 20 °C: 0,00741 Ω/m.
Se ignoran inicialmente la eficiencia del convertidor, los conectores y el aumento de resistencia por temperatura.

La resistencia total estimada sería:

60 m × 0,00741 Ω/m = 0,445 Ω

Tensión nominal	Corriente teórica para 60 W	Caída aproximada	Caída porcentual	Pérdida aproximada en cable
12 V	5 A	2,22 V	18,5 %	11,1 W
24 V	2,5 A	1,11 V	4,6 %	2,8 W
48 V	1,25 A	0,56 V	1,2 %	0,7 W

El ejemplo muestra por qué 12 V resulta desfavorable en recorridos largos: el equipo recibiría aproximadamente 9,78 V antes de incluir conectores, fusibles, temperatura o pérdidas de conversión. Además, una carga de potencia constante podría aumentar su corriente al caer la tensión, por lo que el resultado real sería peor que esta primera aproximación.

Para un cálculo de diseño más representativo:

Use la tensión mínima prevista en la fuente, no la nominal.
Añada la resistencia de protecciones, empalmes y conectores.
Corrija la resistencia del conductor para la temperatura prevista.
Incluya la eficiencia mínima de diseño del convertidor.
Calcule la corriente de entrada, no solo la corriente PoE de salida.
Compare la tensión resultante con el umbral mínimo de cada equipo.
Reserve margen para envejecimiento, tolerancias y ampliaciones razonables.

Si el resultado no es aceptable, las opciones son aumentar la sección, reducir la distancia, dividir los ramales, elevar la tensión de distribución o acercar el convertidor a la carga. Elevar la tensión suele reducir las pérdidas, pero exige verificar de nuevo todos los equipos, protecciones y requisitos de aislamiento.

Dimensionar la protección de ramales y el aislamiento de servicio

La protección principal de batería no sustituye a las protecciones de cada ramal. Un cable fino conectado a una batería capaz de suministrar una corriente elevada puede quedar insuficientemente protegido aunque la carga consuma pocos vatios en condiciones normales.

Cada salida debería evaluarse por separado:

Sección y longitud del conductor.
Corriente continua prevista.
Corriente transitoria de arranque.
Corriente máxima admisible del equipo.
Poder de corte necesario.
Tensión nominal de la protección en CC.
Temperatura dentro del armario.
Posible agrupamiento de cables.
Selectividad respecto a la protección principal.

Un fusible o interruptor protege principalmente el conductor y limita las consecuencias de un fallo; no debe elegirse solo a partir del consumo nominal de la cámara. La protección debe soportar el arranque normal sin disparos molestos, pero interrumpir una sobrecorriente antes de que el cable alcance una condición peligrosa.

Es recomendable disponer de un medio claro de aislamiento para mantenimiento. Puede ser necesario separar la entrada fotovoltaica, la batería, la alimentación de cargas y determinados ramales, según la arquitectura. Los dispositivos utilizados deben ser aptos para corriente continua y para la tensión real máxima del circuito. No deben extrapolarse a CC valores de corte publicados únicamente para corriente alterna.

Etiquete también:

Tensión nominal y rango posible.
Polaridad.
Origen de cada alimentación.
Destino de cada ramal.
Calibre de la protección.
Presencia de fuentes múltiples o retorno de energía.
Secuencia segura de desconexión y reconexión.

Los requisitos reglamentarios y de instalación pueden variar según el emplazamiento, el tipo de recinto y la integración con otras instalaciones. Deben confirmarse con la normativa aplicable y con personal competente, sin asumir valores universales.

Controlar temperatura, humedad y puesta a tierra

Un armario exterior puede alcanzar temperaturas internas muy superiores a las ambientales por radiación solar, pérdidas de conversión y ausencia de ventilación. El calor incrementa la resistencia del cable, reduce el margen térmico de los equipos y puede modificar los límites de carga de la batería.

El diseño térmico debe considerar:

Orientación y exposición solar del armario.
Pérdidas de convertidores, switches y protecciones.
Separación entre equipos que generan calor.
Circulación de aire o gestión térmica pasiva.
Temperatura de batería durante carga y descarga.
Límites térmicos del controlador fotovoltaico.
Reducción de potencia que pueda aplicar cada dispositivo.

La humedad no se resuelve únicamente con un grado de protección exterior. Los cambios térmicos pueden favorecer la condensación dentro del recinto, y las entradas de cable mal ejecutadas permiten que el agua avance por la cubierta o el interior del conductor. Conviene utilizar prensaestopas adecuados, formar bucles de goteo, separar entradas superiores expuestas y revisar juntas, respiraderos y drenajes según el diseño del armario.

La unión equipotencial, la puesta a tierra de protección y el tratamiento de las pantallas deben planificarse como un sistema. No se debe unir automáticamente el negativo de CC a tierra: esa decisión depende de la topología de alimentación, las indicaciones de los fabricantes, las protecciones contra sobretensiones y los requisitos aplicables.

En instalaciones con postes, cámaras metálicas, cable Ethernet exterior y paneles solares, hay que comprobar las rutas de corrientes transitorias y evitar conexiones improvisadas que creen bucles. La protección contra sobretensiones solo funciona correctamente si cuenta con conductores de conexión cortos y una referencia equipotencial adecuada.

Probar la tensión mínima y la recuperación en el peor caso

La puesta en marcha debe producir pruebas medibles, no limitarse a comprobar que las cámaras muestran imagen durante unos minutos. Registre la tensión en la fuente y en el extremo del ramal mientras el sistema atraviesa sus estados más exigentes.

Una secuencia de comprobación práctica incluye:

Medir la batería y las salidas sin carga.
Conectar las cargas de una en una y registrar la corriente.
Arrancar todas las cargas simultáneamente.
Medir la tensión en la entrada y salida de cada convertidor.
Repetir la prueba con la fuente en la parte baja de su rango operativo.
Comprobar la recuperación tras una desconexión por baja tensión.
Simular la reconexión del controlador o de la batería.
Confirmar que un fallo en un ramal no reinicia todos los demás.
Verificar enlaces Ethernet, vídeo y gestión durante los transitorios.
Revisar temperaturas internas después de un periodo representativo de carga.

Para cargas PoE, registre además el consumo por puerto y el presupuesto total. La suma de las potencias máximas de las cámaras no es el único dato relevante: deben incluirse arranque, accesorios, puertos futuros razonables y límites individuales del switch. La metodología se desarrolla en la guía para calcular el presupuesto PoE de cámaras de seguridad.

Como ejemplo de equipo central, el switch PoE industrial gestionable Maxsol IOT2802SFG-S documenta ocho puertos PoE Gigabit, dos puertos SFP, un presupuesto PoE de 120 W, soporte BT de 90 W y monitorización de panel fotovoltaico y batería. Sus entradas fotovoltaica y de batería están documentadas para 22-29,2 V CC, y los puertos 3 y 4 pueden configurarse para PoE de 24 V o 48 V.

Es imprescindible verificar la asignación real de puertos, los límites de carga, la configuración suministrada y la compatibilidad de batería. En particular, una batería o kit de 12,8 V no constituye una entrada directa compatible con un rango documentado de 22-29,2 V. Los productos enlazados son ejemplos de selección, no un conjunto cuya compatibilidad haya sido probada.

Errores frecuentes al elegir entre 12 V, 24 V y 48 V

Evite estas decisiones habituales:

Calcular con la tensión nominal en lugar del mínimo operativo.
Medir la distancia de un solo trayecto y olvidar el retorno.
Usar la eficiencia máxima publicada como valor garantizado.
Ignorar el consumo de entrada del convertidor.
Presuponer que cualquier salida etiquetada como PoE negocia automáticamente con la carga.
Alimentar equipos de 24 V o 48 V directamente desde una batería incompatible.
Aplicar una única protección sobredimensionada a todos los ramales.
No comprobar la tensión durante el arranque simultáneo.
Equiparar los Wh nominales de batería con energía entregada o autonomía garantizada.
Diseñar sin margen térmico dentro del armario.
Mezclar negativo de CC, tierra de protección y pantalla Ethernet sin un esquema definido.

Criterio práctico de selección

Elija 12 V cuando las cargas sean pequeñas, los cables sean cortos y los equipos acepten el rango completo de una fuente de 12,8 V. Compruebe con especial cuidado la corriente de entrada y la caída durante el arranque.

Elija 24 V cuando busque reducir corriente sin adoptar una distribución de mayor tensión, o cuando regulador, batería, switch y convertidores compartan realmente un rango compatible. No presuponga que dos equipos denominados “24 V” admiten las mismas tensiones mínima y máxima.

Elija 48 V para troncales más largas o potencias superiores cuando todos los componentes y protecciones estén preparados para ese rango. La menor corriente facilita el control de pérdidas, pero no elimina la necesidad de verificar protocolos PoE, aislamiento, sobretensiones y tensión máxima.

Como siguiente paso, compare los modelos Maxsol enlazados con el número de puertos, consumo real, distancia, rango de alimentación, ambiente, necesidad de gestión y configuración PoE de su proyecto. Confirme siempre las fichas técnicas vigentes: límites fotovoltaicos, corriente y potencia de carga, temperaturas de batería, protecciones y compatibilidad entre todos los componentes.
